D-sub接口PC连接器电缆接头结构

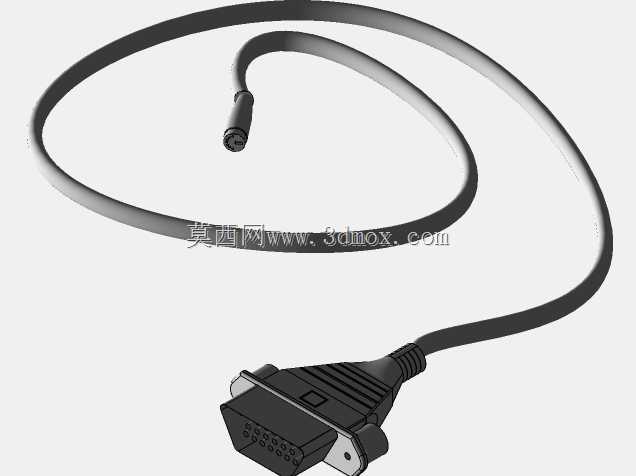

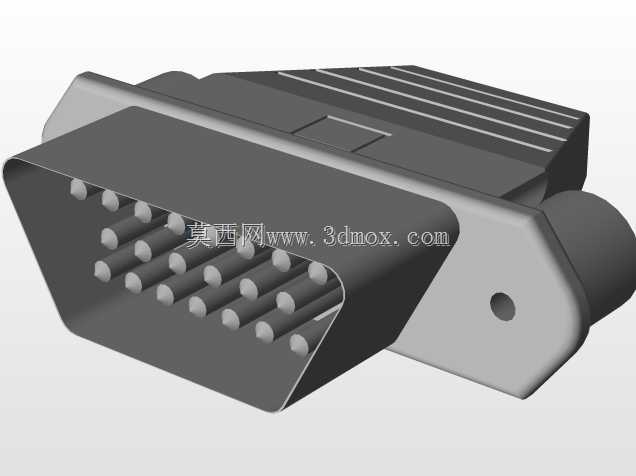

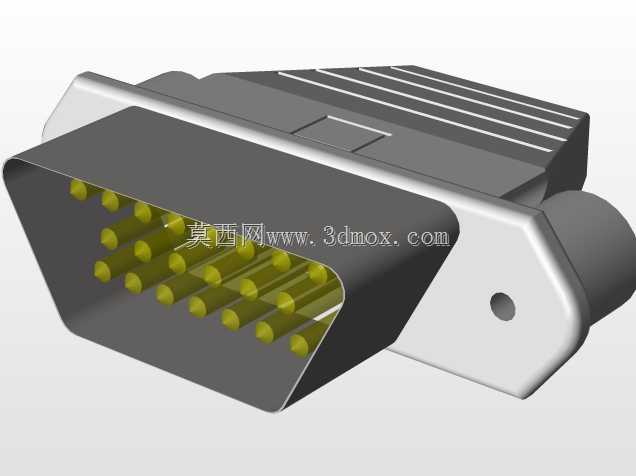

这类D-sub结构的电缆接头，广泛应用在台式计算机外设连接、工业工控机串口通讯、老旧数控设备信号传输场景中，日常做设备布线、控制柜接线时经常会用到，主要作用是实现多针脚并行信号的稳定传输，避免接线错序、接触不良导致的通讯中断问题。从结构设计来看，接头采用金属屏蔽外壳包裹插针基座的结构，金属外壳两侧带固定安装耳，耳上预留标准安装孔，安装时可以通过配套螺丝将接头与设备端接口锁紧，避免设备运行过程中受振动拉扯导致接头松脱，外壳的金属材质同时能起到电磁屏蔽作用，减少周边强电设备对信号传输的干扰，保障弱信号传输的稳定性。插针部分采用两排交错排布的设计，针脚间距符合通用D-sub接口的标准尺寸，插针根部做了限位台阶，装配时插针压入绝缘基座后不会出现轴向窜动，绝缘基座采用耐温工程塑料材质，能承受常规焊接时的温度，不会出现基座受热变形导致针脚错位的问题。接头尾部做了锥度收腰结构，用来和电缆外护套做压接固定，压接部位可以配套金属尾夹，夹紧电缆外层屏蔽层与外护套，既可以分散电缆拉扯时的受力，避免拉力直接作用在针脚焊接点上导致焊点脱焊，也能实现屏蔽层的全程连续导通，提升抗干扰能力。做三维建模时，需要重点把控插针的排布间距、安装耳的孔位同轴度、外壳与绝缘基座的配合公差，插针伸出端面的长度要控制在标准范围内，避免插接过深顶坏设备端母座，或是插接过浅导致接触电阻过大；外壳的折弯圆角要符合冲压工艺要求，避免尖角处应力集中导致外壳开裂，安装耳的平面度要控制在合理公差内，保证锁紧时接头与设备端面完全贴合，不会出现缝隙导致屏蔽失效。实际选型应用时，要根据传输的信号类型确认针脚数量，针脚载流量要匹配线路的工作电流，避免大电流工况下针脚发热氧化，压接尾夹时要注意夹紧力度，既要保证电缆抗拉强度，也不能夹破内部芯线绝缘层导致短路。
