CommodoreC64专用PCB板端用户端口连接器

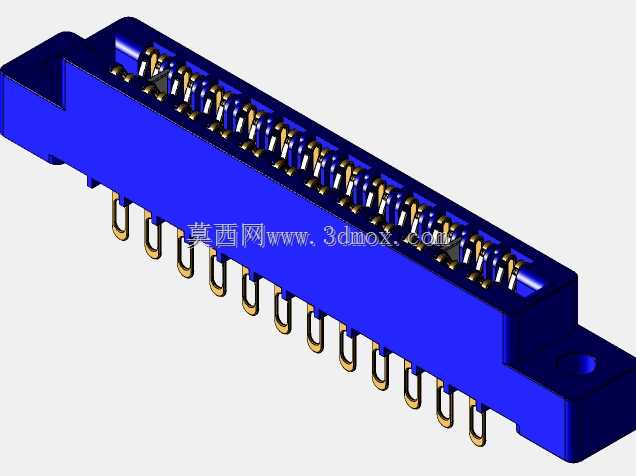

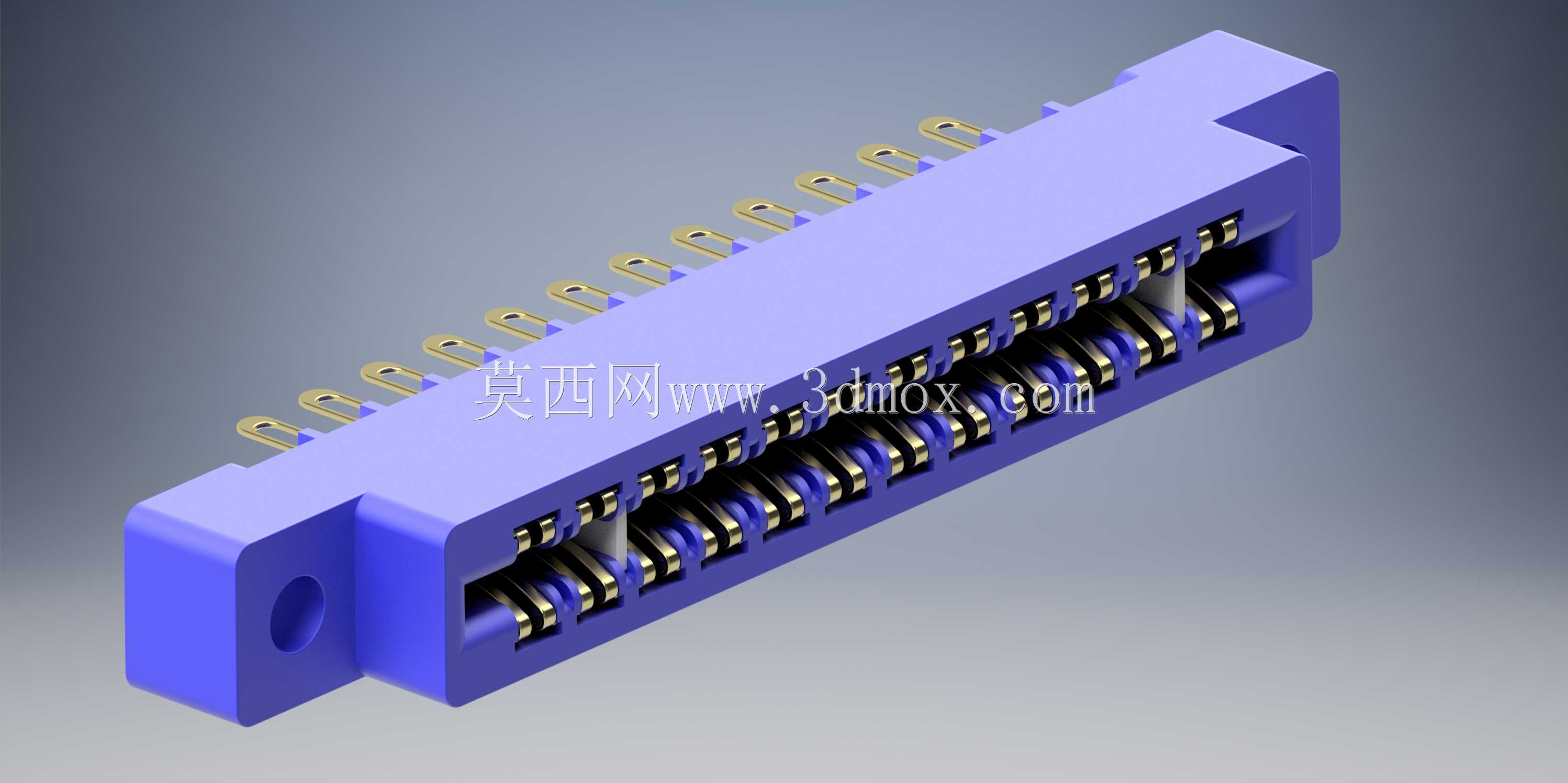

在复古计算机硬件复刻、老式家用计算机维修翻新、定制化复古外设开发的场景中，这类适配Commodore C64设备的板端用户端口连接器，是实现主机与外接外设信号稳定传输的核心接插部件，不少做复古硬件复刻的结构工程师在做C64兼容主板设计时，往往会因为找不到尺寸精准的接插件模型，反复调整板上安装孔位与触点走线，拖慢整体项目进度。这款连接器采用双排触点布局，总共设置2×12个信号触点，触点节距严格控制在3.96mm，这个尺寸参数是完全匹配原版C64用户端口的定义标准，不会出现触点错位、插针偏移导致的信号接触不良问题，不管是做原版主机的故障件替换，还是做兼容型扩展外设的接口端设计，都能直接匹配原版设备的插拔公差。从结构设计逻辑来看，这款连接器采用直插式板载安装结构，主体绝缘基座采用耐高温工程塑料的结构形态设计，两侧预留带固定孔的安装耳，安装耳上的通孔尺寸适配常用的M2规格固定螺丝，在PCB板上对应位置预留焊盘与固定孔位后，既可以通过波峰焊完成触点与板上走线的焊接固定，也可以通过两侧螺丝完成连接器与板体的刚性加固，避免多次插拔后连接器出现松脱、焊盘脱落的问题。触点部分采用弹性接触结构设计，每一个触点都设置有向内的弹性形变余量，公头插入时可以保证每个触点都能与公头插针形成稳定的面接触，降低接触电阻，减少信号传输过程中的损耗，同时插拔寿命可以满足日常外设频繁拔插的使用需求。从安装边界来看，这款连接器的整体外形轮廓方正，插合面的开口尺寸完全匹配原版C64用户端口的公头外轮廓，不会出现公头插不进或者间隙过大晃荡的问题，板上安装时的高度、引脚伸出长度都经过适配，焊接后不会与板上其他低矮元器件出现空间干涉，在做PCB布局时只需要按照模型给出的安装边界预留对应的空间，就能顺利完成装配。不少做复古计算机DIY的爱好者在自制C64兼容板卡时，之前只能通过拆解旧机器获取原装连接器，不仅成本高，拆机件的触点氧化问题也会影响使用稳定性，这类精准建模的连接器结构，可以直接用于开模生产小批量的替换配件，也能在结构设计阶段直接导入PCB设计软件，同步完成板上布局与走线的设计，减少反复打样调整的次数。连接器的绝缘基座部分做了防呆结构设计，插合面的内部轮廓做了不对称的限位，公头插入时只有方向正确才能顺利插合，避免用户插反导致的触点短接、设备烧毁问题，同时基座内部每个触点之间都设置有隔离筋，避免相邻触点之间因为积灰、异物导致的短路问题，提升接口在长期使用过程中的可靠性。
