FRC赛事双立柱堆叠作业竞技机器人结构

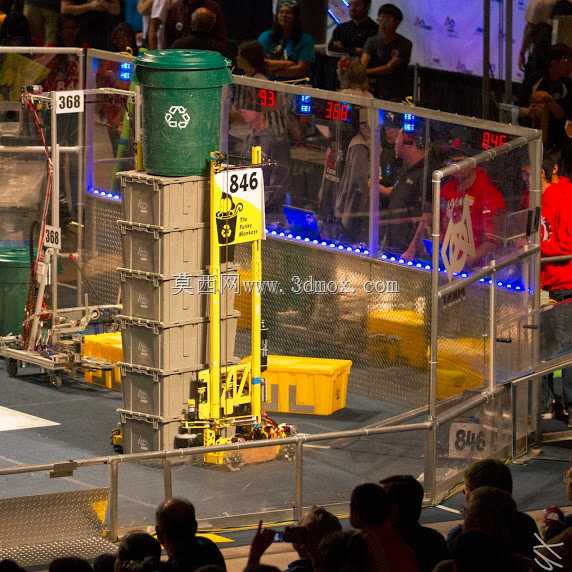

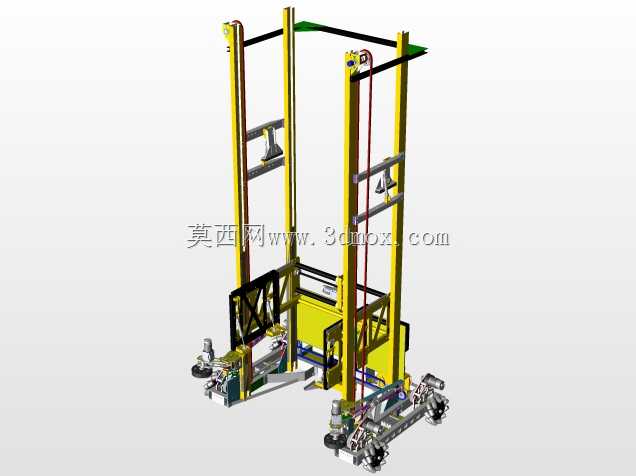

该设备面向青少年机器人竞技赛事的物料堆叠、定点投放作业场景设计，整体采用双立柱龙门式框架作为主体承载结构，底部配置全向轮组移动底盘，可在赛事规定的平整场地内实现全向移动、零半径转向，适配赛场内狭窄通道穿行、定点对位的作业需求。立柱采用铝合金型材拼接成型，在保证结构刚性的同时控制整体自重，避免赛事规则下的重量超限问题，立柱内侧布置线性导轨作为升降滑台的运动导向，配合同步带传动机构带动中部作业滑台实现垂直方向的往复运动，滑台搭载的气动夹爪可完成赛事指定物料的抓取、抬升、释放动作，夹爪开合行程匹配对应物料的外形尺寸，夹持力通过调压阀调整，避免夹损轻质物料。底盘部分采用分层布局，底层安装驱动轮组、驱动电机与供电模块，中层布置气动系统的气源、电磁阀组与控制元件，上层预留配重安装位，可根据实际作业时的重心偏移情况调整配重位置，避免高位置抬升物料时出现整机倾覆的问题。双立柱顶部通过横梁连接形成封闭框架，提升整体结构的抗扭刚度，横梁上布置拖链走线结构，将升降滑台的气管、线缆规整约束，避免运动过程中出现线缆缠绕、拉扯的故障。设备的安装边界需满足赛事场地的尺寸限制，整机宽度适配赛场通道的最小通行宽度，升降行程对应赛事最高堆叠点位的高度要求，底盘轮组的布置间距保证转向时不会超出自身投影范围，在对位投放点位时，可通过底盘的微动调整实现夹爪与投放位的精准对齐。结构设计过程中优先考虑快拆需求，所有型材连接位置采用标准紧固件装配，无焊接结构，便于赛事现场的快速维修、零件更换，气动元件与电气元件均采用通用标准件，降低备件筹备的难度。滑台的升降运动设置上下限位结构，避免超程运动导致的机械碰撞，底盘驱动轮采用防滑材质轮面，保证场地表面快速启停时不会出现打滑偏移，夹爪的夹持面贴有防滑垫层，提升物料抓取的可靠性，即使在快速移动过程中也不会出现物料脱落的问题。整体框架的受力经过校核，在滑台抬升最大重量物料至最高位置时，立柱的变形量控制在允许范围内，不会因结构变形导致升降卡滞、对位失准的问题。
