竞技赛事用多关节机械作业装置结构设计

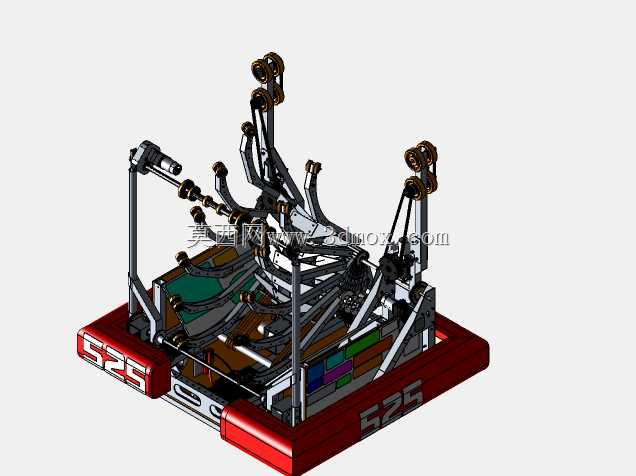

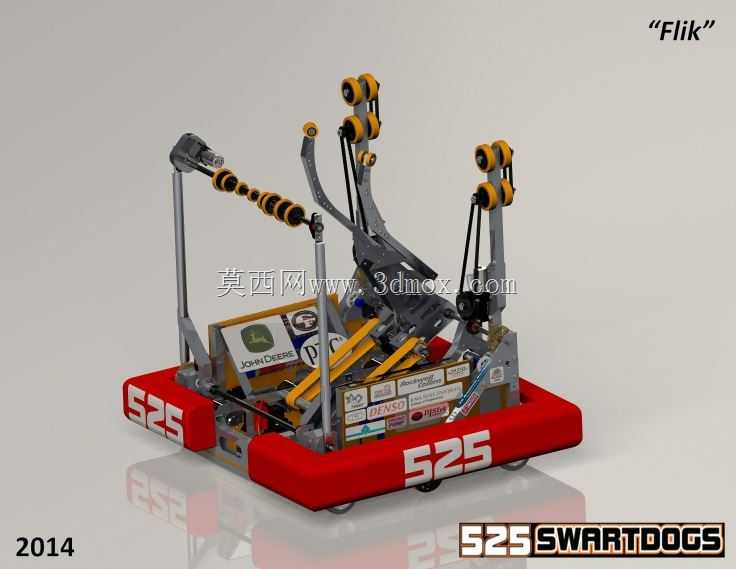

该机械装置为竞技场景定制开发的多执行端作业平台，核心应用于青少年机器人竞技赛事、工程创新实训场景中，可完成物料拾取、目标投射、路径巡迹、障碍规避等多类复合任务，适配赛事规则下的对抗、任务完成类竞技需求，也可作为高校机械工程专业机器人机构设计的教学参考样例。从结构设计逻辑来看，整体采用下沉式矩形承载底座作为安装基准，底座框架采用高强度铝合金型材拼接成型，内部预留电控模块、动力源、传动组件的安装腔体，腔体内部设置分层安装位，可根据任务需求灵活调整电池、控制板、气路组件的排布位置，底座底部预留行走轮组的安装接口，可适配麦克纳姆轮、全向轮等不同行走方案，满足全向移动、差速转向等不同移动需求。上部执行机构采用多组并联连杆机械臂布局，单组机械臂通过带座轴承与底座上的安装立柱铰接，臂体采用碳纤维管材与铝合金机加工件组合结构，在保证结构刚性的前提下尽可能降低上部负载重量，减少行走驱动的功率损耗；臂端预留标准化执行器安装接口，可快速更换夹爪、投射机构、吸附组件等不同作业末端，适配不同任务场景的作业需求。机械臂的驱动采用拉索传动结合舵机直驱的组合方案，大负载关节采用舵机直驱保证传动精度，远距离传动关节采用钢丝拉索传动，将驱动舵机集中布置在底座区域，进一步降低上部臂体的自重，提升机构动态响应速度。从安装边界来看，整体外轮廓控制在赛事规则限定的尺寸范围内，底座长宽尺寸适配常规赛事场地的通道宽度，上部机械臂完全收拢时整体高度满足起始位的尺寸限制，机械臂完全展开时的作业半径覆盖单局赛事的核心作业区域，无需频繁移动底盘即可完成大范围的物料拾取与投射作业。结构设计过程中充分考虑竞技场景的碰撞防护需求，底座边角设置尼龙材质防撞护角，外露的传动杆件均做圆角处理，避免碰撞过程中结构变形或传动卡滞；所有铰接点均设置耐磨衬套，减少高频往复运动下的结构磨损，延长装置的连续作业时长。布线方面采用底座内部走槽、臂体内部穿线的布局，所有动力线、信号线均隐藏在结构腔体内部，避免运动过程中线路拉扯、剐蹭导致的故障，同时也能降低外部碰撞对线路的损伤。
