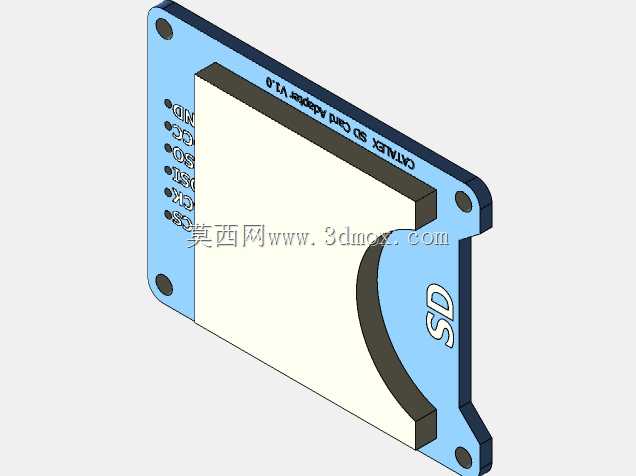

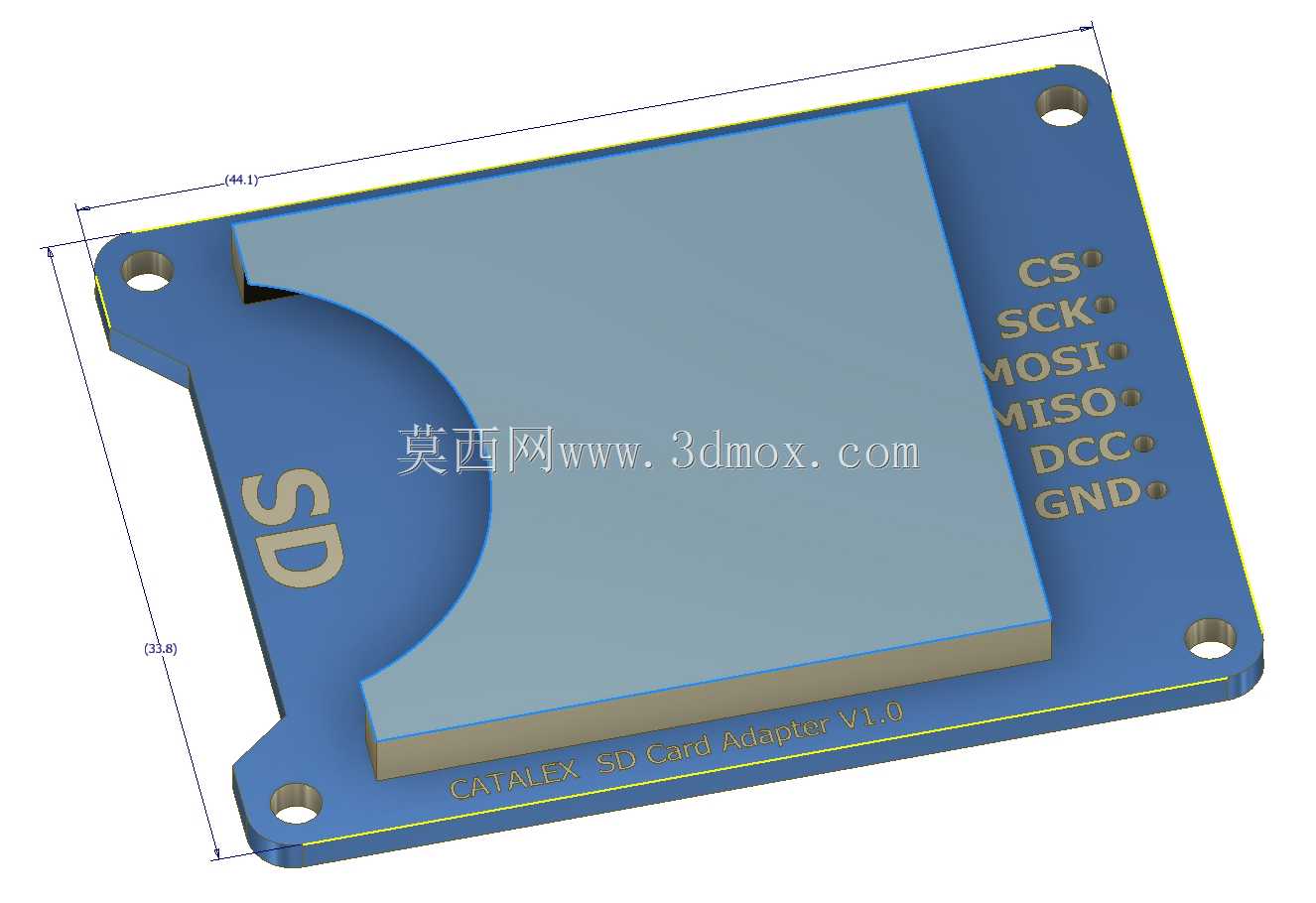

这款SD卡读卡器模块是嵌入式开发、小型电子设备扩容场景中常用的外设组件,核心作用是为主控单元提供SD卡的读写通道,实现设备本地数据存储、日志记录、固件升级文件读取等功能,常见于物联网终端、小型数据采集设备、开源硬件开发板配套外设等场景。从结构设计来看,模块采用蓝色PCB作为承载基底,整体外形为带切角的矩形结构,四个角位预留了标准安装孔,可直接通过铜柱或螺丝固定在设备内部的安装位上,安装孔位的位置经过适配,兼容多数开源开发板的外设安装孔距标准,不需要额外做安装支架改造。模块上的SD卡插槽采用半包围式限位结构,卡槽侧边做了弧形导向缺口,插卡时可以顺着缺口顺滑推入,避免插卡时卡边刮擦PCB表面,同时卡槽边缘做了限位凸台,SD卡插入后会被凸台卡住,不会出现松动移位的情况,保证金手指接触的稳定性。模块侧边引出的排针引脚按照SPI通信协议标准定义,从CS片选、SCK时钟、MOSI主出从入、MISO主入从出到电源、地引脚依次排列,引脚间距采用标准2.54mm排针间距,既可以直接插在面包板上做原型验证,也可以通过排线焊接连接到主控板的对应接口,适配不同的接线需求。外形尺寸上,模块整体长宽为44mm×34mm,厚度方向包含SD卡插入后的总厚度控制在5mm以内,不会占用过多设备内部的堆叠空间,对于内部空间紧凑的小型手持设备、嵌入式终端来说,这个尺寸边界可以很好地适配外壳内部的安装腔体,不需要为了容纳模块额外加大外壳尺寸。PCB板边缘做了圆角处理,避免安装时板边毛刺划伤线材或者操作人员,安装孔位周边做了露铜处理,锁螺丝时可以更好地贴合固定柱,减少长期使用后螺丝松动的概率。卡槽位置的设计避开了安装孔位的受力区域,锁附安装螺丝时的压力不会传导到卡槽结构上,避免长期受力导致卡槽变形、接触不良的问题。引脚标识直接丝印在PCB表面,接线时不需要额外查阅引脚定义文档,减少接线错误的概率,对于批量组装的生产线来说,这种清晰的丝印标识也能提升组装效率,减少接错线导致的返修问题。模块整体结构没有多余的冗余设计,所有结构特征都服务于安装固定、卡接限位、接线便捷这几个核心需求,在满足功能可靠性的前提下尽可能压缩了整体体积,适配更多小型设备的内部空间要求。
