斯特林发动机装配结构三维设计作品

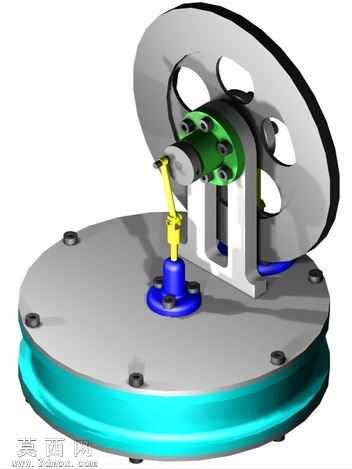

本作品为斯特林发动机的完整装配三维设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸、装配定位关系都做了精准还原。首先从底座部件开始建模，底座采用圆盘式结构，底部设计有环形的储热腔体结构，建模时对腔体的壁厚、密封面的平面度都做了参数化设定，表面赋予金属哑光材质，边缘的青蓝色环形结构做了金属烤漆质感的渲染处理，还原金属构件的漆面光泽与细腻质感。上方的支架部件采用立式支撑结构，建模时保证了支架安装孔位与底座、动力输出组件的同轴度要求，支架材质设定为灰白色工程金属，表面做了轻微的磨砂质感处理，还原机加工金属的表面肌理。动力转换组件包含曲柄连杆机构、飞轮与动力缸部件，黄色的连杆部件做了醒目的配色区分，建模时还原了连杆两端的铰接结构，保证运动仿真时的转动自由度符合真实机械逻辑；蓝色的动力缸部件与底座热源腔体直接连通，建模时对缸体的密封结构、连接法兰的螺栓孔位都做了细致还原，螺栓部件采用标准件参数化生成，均匀分布在各个连接法兰面上，还原真实装配的紧固件布局。大尺寸飞轮部件采用辐板式镂空结构，既减轻飞轮自重又保证转动惯量需求，飞轮边缘做了黑色的轮缘材质处理，与银灰色的轮辐形成视觉区分，渲染时通过光影调整突出飞轮的圆形轮廓与厚度质感。绿色的配气组件安装在支架顶端，建模时还原了配气轴与连杆的连接结构，表面做了氧化处理的金属质感渲染，各个部件之间的装配间隙都按照真实机械装配要求设定，既保证视觉上的装配严合度，也预留了运动仿真所需的合理间隙。整体设计围绕斯特林发动机的外燃式工作逻辑展开，通过不同材质的色彩区分清晰展现各个功能部件的位置与连接关系，渲染时采用柔和的顶光与侧光组合，既突出各个部件的结构轮廓，也避免过度反光掩盖机械结构的细节，完整呈现了斯特林发动机从热源底座到动力输出飞轮的全部装配关系，可用于机械原理演示、装配教学参考等场景，模型的各个零部件都可单独拆分编辑，方便后续做结构优化或者运动仿真设置。
