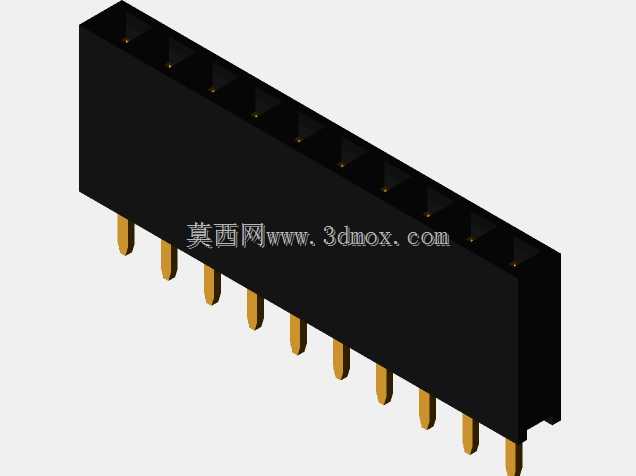

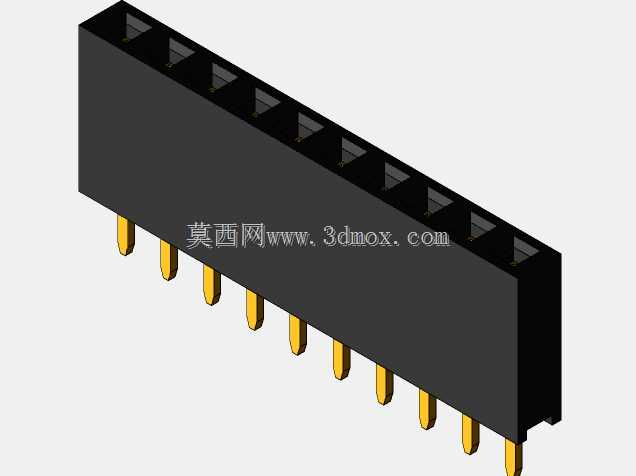

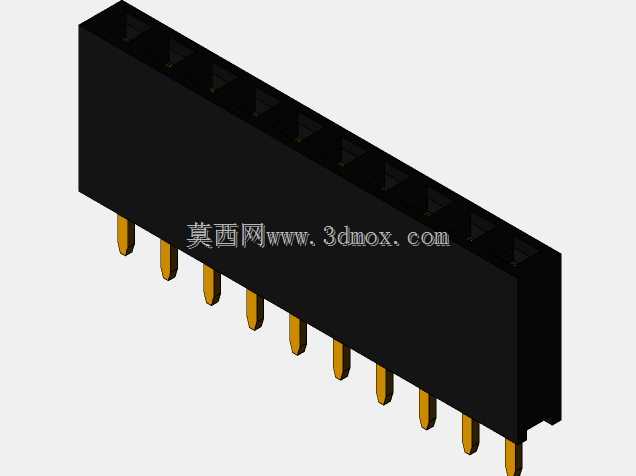

1x10P2.54mm间距直插内螺纹排母

这款10位直插排母是板级电路互联场景里的常用基础元件，日常在工控控制板卡、消费电子主板、嵌入式开发板、电源模块板上都能见到它的身影，主要作用是实现两块平行排布PCB板之间的信号与小电流传输，也可用来外接功能扩展模块，比如传感器转接板、通讯模块、显示驱动板这类外设，通过排针对插就能完成快速连接，省去飞线焊接的繁琐工序，也方便后期设备维护时的模块拆装替换。

设计这款排母的时候，首先要匹配行业通用的2.54mm标准排针间距，这个间距是通孔插装类板对板连接器的通用规格，能和市面上绝大多数标准排针、杜邦线端子直接适配，不用额外做定制转接。整体外形宽度控制在8.5mm，长度方向10个引脚总节距累计25.9mm，安装时在PCB上预留的通孔焊盘要对应引脚位置，引脚直径适配常规0.8mm钻孔尺寸，过波峰焊时不会出现引脚卡孔或者焊盘虚焊的问题。排母主体采用高温绝缘塑胶材质，能耐受波峰焊时的260℃高温，不会出现壳体融化变形导致引脚错位的问题，塑胶本体上的每个插孔都做了导向倒角，插装排针的时候能自动导正，不会出现针脚顶弯、插偏的情况。

引脚部分采用黄铜基材做镀金处理，接触电阻低，长期使用也不容易氧化，能保证信号传输的稳定性，内螺纹的结构设计是这款排母的特殊点，相比普通光孔排母，它可以配合带螺纹的锁紧排针使用，在有振动的设备场景里，比如车载电子、工业现场的运动控制设备上，不会因为长期振动出现排针松脱、接触不良的问题，连接可靠性比普通排母高很多。安装边界上要注意，排母插装到PCB后，塑胶本体底部和PCB板面预留0.2mm的间隙，方便焊锡流动形成饱满焊点，引脚伸出PCB背面的长度控制在1.2-1.5mm，既能保证焊接强度，也不会因为引脚过长碰到背面的走线或者其他元件。

做PCB布局的时候，排母周边3mm范围内不要布置过高的元件，避免对插的时候出现干涉，同时要注意引脚定义的排布方向，在丝印层标注1脚位置，防止生产插装的时候出现方向装反的问题。这款排母的绝缘耐压能达到500V AC，额定电流每pin3A，完全能满足常规低压控制电路、信号传输电路的使用要求，塑胶部分的阻燃等级达到UL94V-0，在电源类板卡上使用也能满足安规要求。
