离心泵闭式叶轮水力结构三维设计

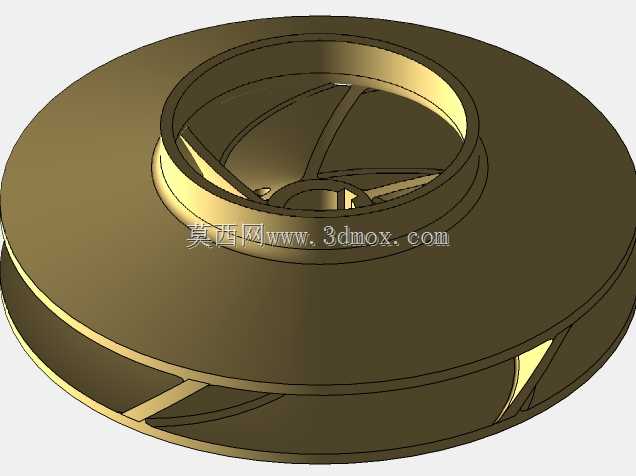

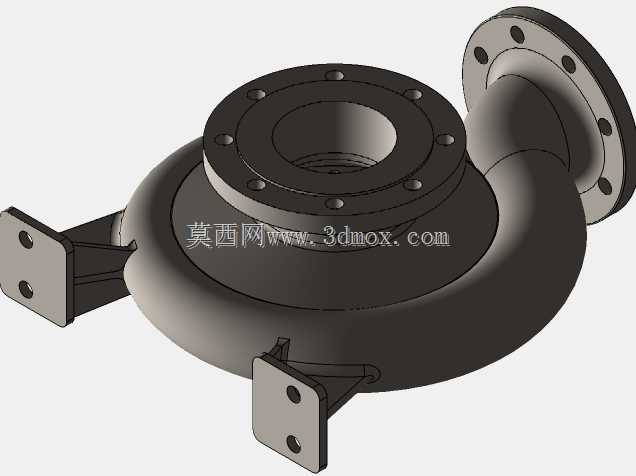

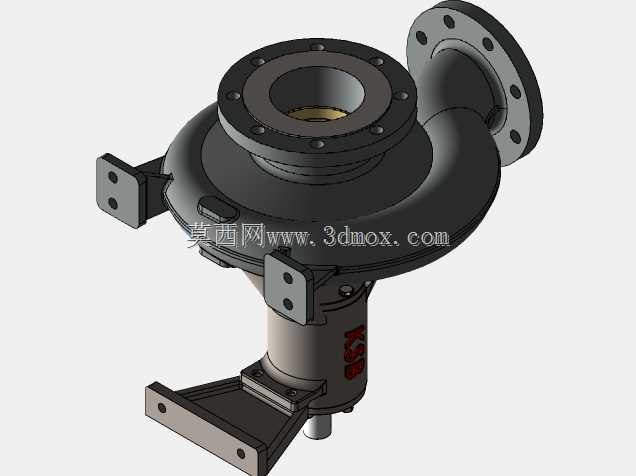

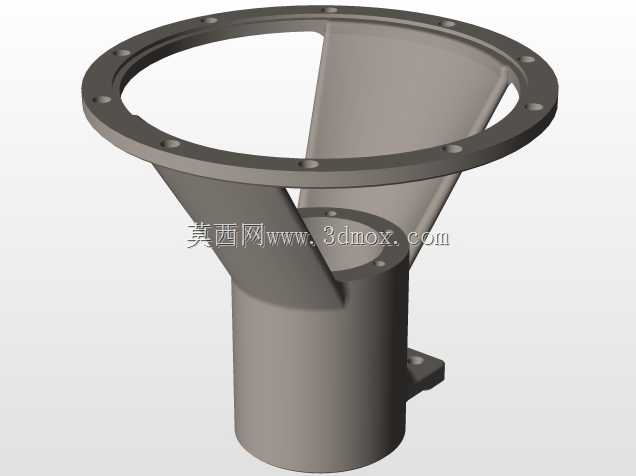

该模型为离心泵核心做功部件闭式叶轮，是决定泵组水力效率、运行稳定性的核心结构件，广泛应用于市政供水、工业循环水输送、暖通空调水循环、农田排灌、化工介质输送等多个场景，承担着将原动机机械能转化为输送介质压能与动能的核心作用。从结构设计逻辑来看，该叶轮采用后弯式叶片构型，叶片型线结合流体在叶轮流道内的运动轨迹做顺滑过渡，避免流道内出现局部低压涡旋区，降低介质在流道内的水力撞击损失，同时可有效抑制泵组运行过程中的气蚀风险，延长叶轮的实际使用寿命。叶轮前后盖板采用等强度变厚度设计，靠近轮毂位置的盖板厚度略大于轮缘位置，匹配高速旋转状态下的离心应力分布规律，避免长期运行过程中出现盖板变形、焊缝开裂等失效问题。叶轮进口端采用收敛式圆弧过渡结构，可引导介质平顺进入叶轮流道，降低进口段的水力损失，提升泵组的进口吸入性能，减少大流量工况下的进口脱流现象。从安装匹配维度来看，该叶轮的轮毂中心设置标准键槽结构，可与泵轴通过平键实现周向固定，轮毂端面设置轴向定位台阶，可匹配轴套、锁紧螺母实现轴向位置锁定，安装时需保证叶轮出口中心与泵体蜗壳的流道中心对齐，偏差控制在允许范围内，避免出现流道不对中带来的效率下降、振动超标问题。叶轮出口直径、出口宽度参数匹配对应比转速的泵型水力设计要求，叶片出口安放角经过水力优化，可保证泵组在额定工况点运行时处于高效区间，同时兼顾关死点扬程、轴功率的合理范围，避免原动机出现过载问题。流道表面的顺滑度设计也充分考虑了铸造工艺的实现性，叶片与前后盖板的连接位置做圆角过渡，既可以减少铸造过程中的应力集中，也能降低介质流动过程中的局部阻力，实际生产中可通过精密铸造工艺完成毛坯制作，后续仅需对轮毂内孔、叶轮外圆做少量机加工即可满足装配精度要求，适配多数清水离心泵、低粘度介质输送离心泵的配套使用需求。
