谷歌Pixel2XL智能手机外观结构三维数模

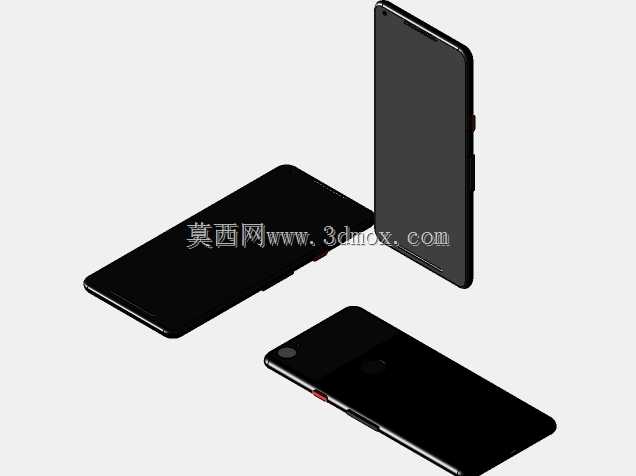

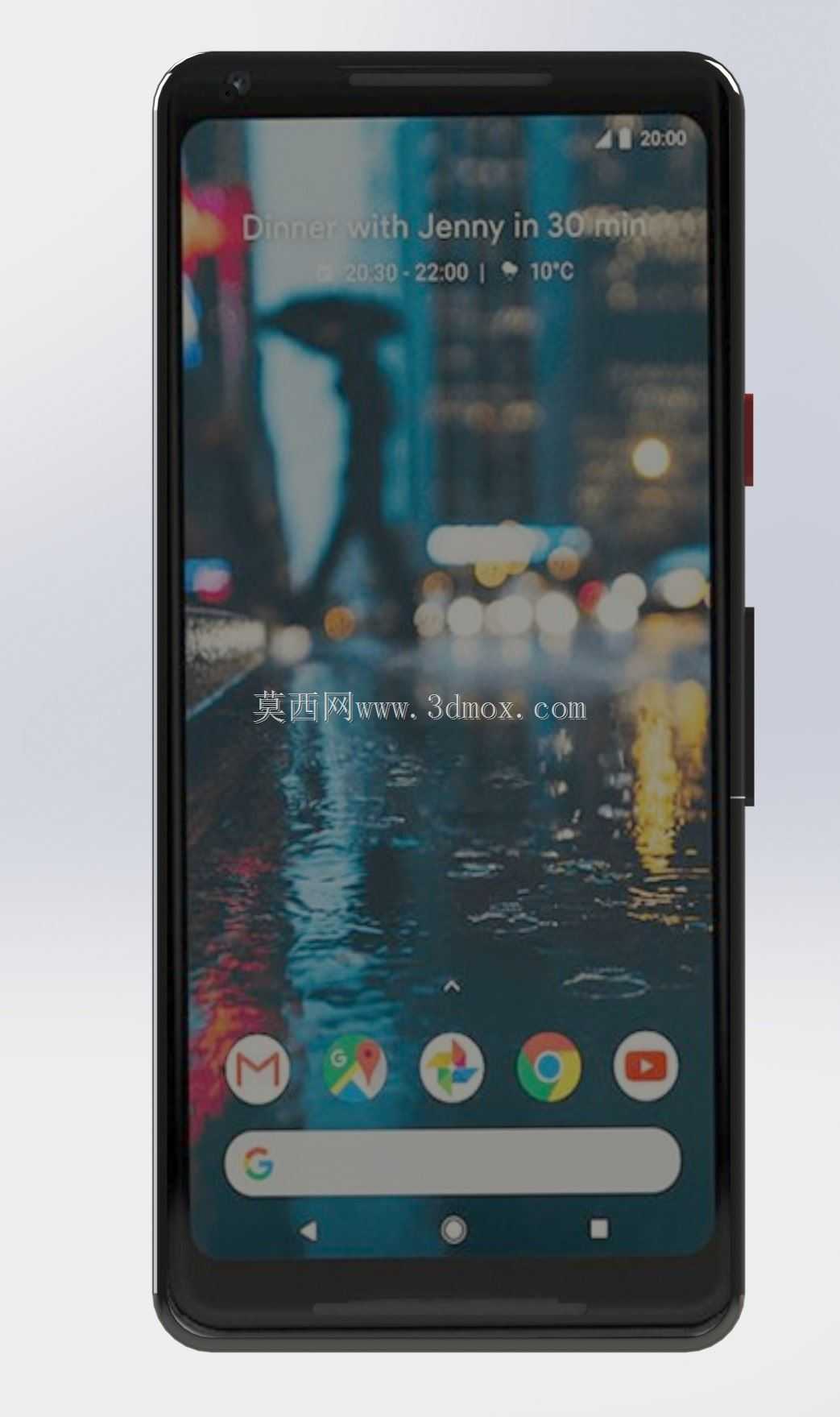

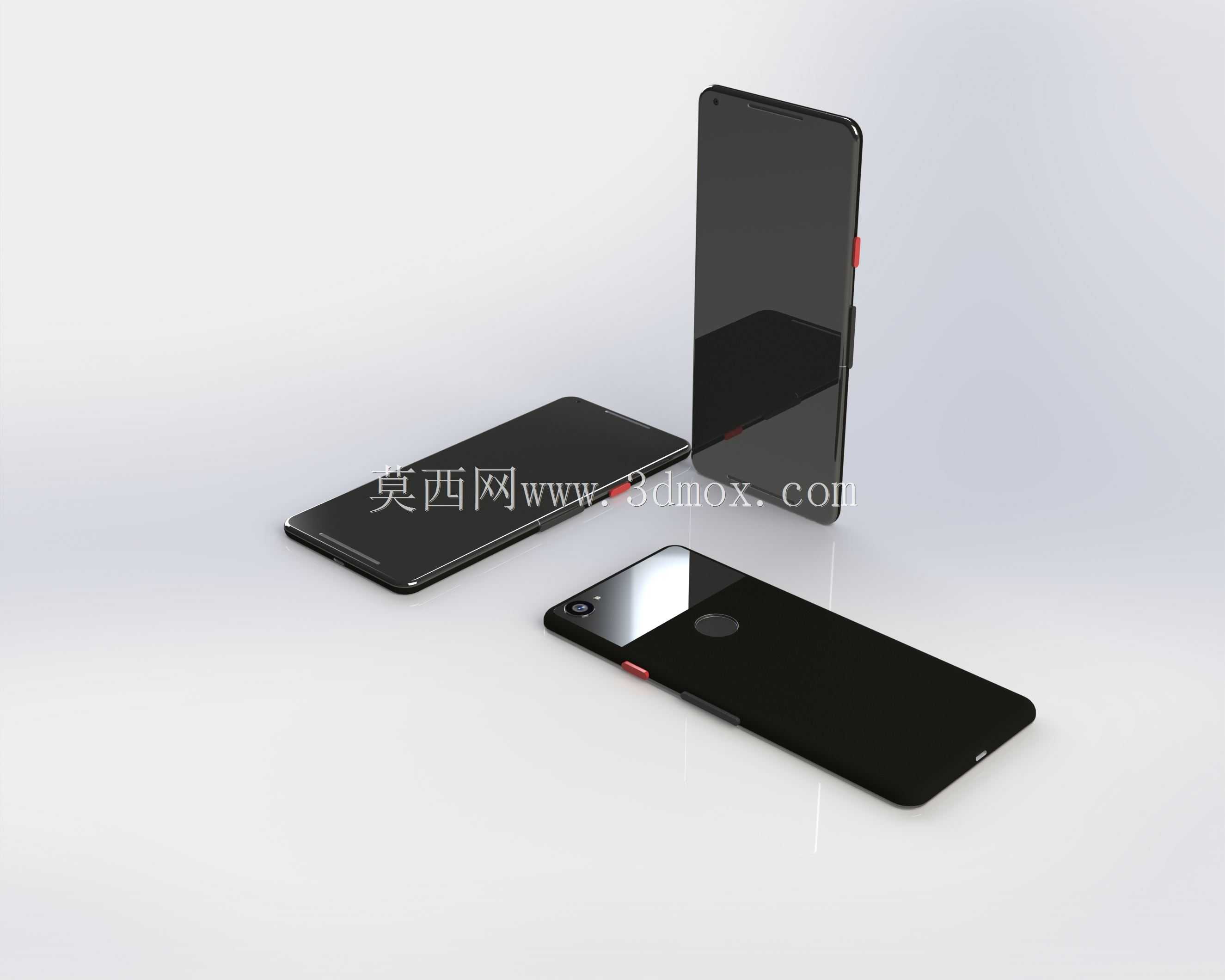

本次构建的谷歌Pixel2XL外观结构数模，核心服务于消费电子配件开发、人机交互验证、展示场景搭建等实际工程需求，并非用于整机生产的精密结构复刻，这点在建模初期就已明确边界，避免后续使用方产生应用场景误判。从实际应用场景来看，这类手机外观数模最常被用在手机保护壳的结构匹配验证环节，开发人员可以依托数模快速完成壳体包覆范围、按键开孔位置、摄像头模组避让区域的初步校核，减少初期手板打样的迭代次数；也可用于桌面展示支架、车载固定夹具的适配设计，提前确认夹持位置与机身侧边按键、接口的干涉情况，避免夹具装夹时误触按键或者遮挡充电接口。从产品功能特性对应的结构设计来看，数模完整还原了该机型的核心外观特征：机身正面为全面屏布局，顶部预留窄额头区域放置前置模组，下巴区域做等宽收窄处理，整机正面视觉平衡感符合该机型的实际设计取向；机身背部采用分段式视觉设计，上半区域为玻璃材质覆盖的摄像头模组区域，单摄加闪光灯的组合布局在左上角，指纹识别模块放置在背部中上区域，单手握持时食指可自然触碰识别区域，符合安卓机型当时的交互设计逻辑；机身侧边的电源按键做了异色区分处理，音量键位于电源键上方，底部预留充电接口与扬声器出音孔位置，顶部保留3.5mm耳机接口的结构特征，所有侧边按键的凸起高度、按键与机身中框的间隙都按照实际手持握持的触感做了还原，避免数模外观与实际使用体验脱节。在设计思路上，建模时优先保证外观曲面的连续性，机身背部的弧度过渡从侧边中框自然延伸到背部平面，单手握持时的贴合感通过曲面曲率的连续调整实现，没有出现生硬的折角；机身四个R角的弧度做了统一匹配，避免出现边角弧度不一致导致的视觉违和感；考虑到该数模多用于外观展示与外围配件适配，建模时没有对内部主板、电池等结构做冗余建模，仅保留了外观面与安装配合需要的基准面，既控制了数模的体量，也能满足外围配件设计的配合精度需求。关于外形尺寸与安装边界，数模严格还原了该机型6英寸屏幕对应的机身长宽比例，机身厚度控制在符合实际握持手感的范围内，所有外接配件的配合边界都以机身外表面为基准向外预留合理的装配间隙，比如保护壳的包覆厚度预留0.8-1.2mm的常规壳体厚度空间，车载夹具的夹持臂避让区域预留足够的开合行程，避免后续配件设计时出现尺寸干涉；摄像头模组区域的凸起高度也做了准确还原，保护壳设计时需要对应预留镜头保护圈的避让深度，避免壳体磨损镜头镜片。需要注意的是，该数模的渲染效果仅做外观展示使用，内部结构未做精细化还原，不适用于手机整机的结构强度仿真、内部堆叠设计等深度研发场景，使用时需要明确应用边界，避免错用导致的设计偏差。
