竞赛级多功能竞技机器人机械结构设计

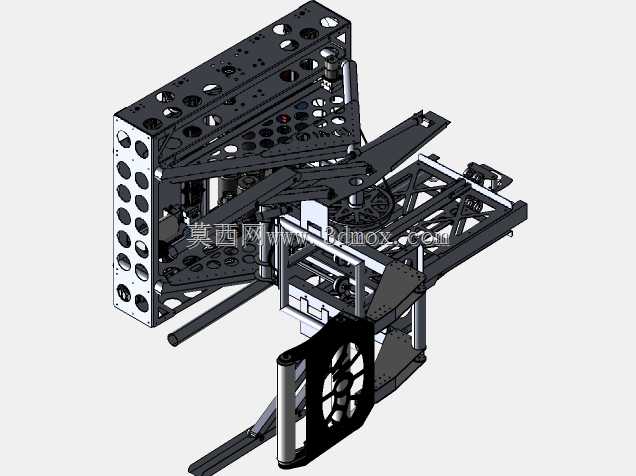

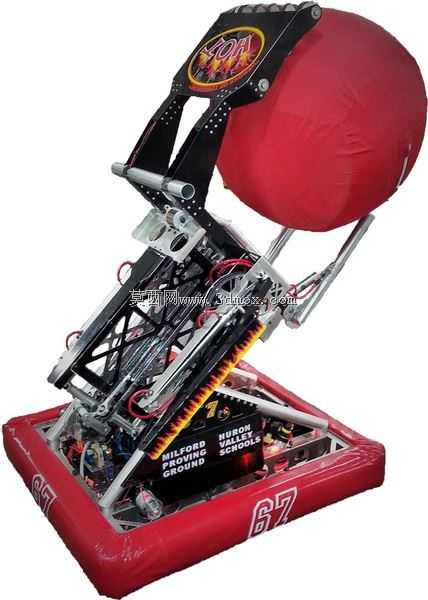

这套竞技类机器人结构，主要面向青少年工程创新赛事的对抗类任务场景设计，整体采用镂空式铝制框架搭建，在保证结构刚性的前提下尽可能压缩整体自重，适配赛事对设备重量的严格限制。从结构布局来看，整机采用分层式承载设计，上层框架预留了多组标准化安装孔位，可根据不同赛事任务快速加装拾取、投射、夹持等不同功能的执行末端，孔位间距遵循通用工业铝型材的安装模数，无需额外打孔即可完成功能模块的快速换装，能大幅缩短赛前调试的周期。

设备的动力传输路径采用短距直连的布局设计，动力输出端直接对接执行机构，减少了多级传动带来的动力损耗，同时在框架侧部预留了走线槽位，所有动力线与信号线均可沿框架内部空腔布设，避免赛事对抗过程中线路外露被剐蹭损坏的风险。整机的安装边界经过多轮迭代优化，横向伸出的执行臂在完全收拢状态下不会超出主体框架的外轮廓，可有效降低对抗过程中被对方设备勾挂的概率，执行臂完全展开时的作业覆盖半径可满足赛事场地内绝大多数任务点的操作需求，无需额外增加移动行程即可完成物料拾取、目标投射等核心动作。

底部行走机构的安装位采用可调式设计，可根据场地地面的摩擦系数调整轮组的安装高度与倾角，适配不同材质的比赛场地，轮组连接位采用快拆结构，无需拆解主体框架即可完成轮组的更换与维护。框架上密集的镂空孔位并非仅为减重设计，不同孔径的孔位分别对应传感器安装、紧固件穿接、线束固定等不同功能，部分大尺寸镂空孔还可作为检修操作口，在不拆解主体结构的情况下即可完成内部传动组件的调试与紧固。

从设计思路上看，这套结构没有采用一体化焊接的框架方案，全部采用紧固件拼接的组装形式，所有结构件均可单独拆解更换，单个零件损坏时无需报废整个框架，能有效降低赛事过程中的设备维护成本。结构的重心经过刻意调校，主要配重部件均布置在框架下半部分，在高速移动、急停转向以及对抗碰撞过程中可保持更好的稳定性，减少侧翻风险。执行机构的连接位设置了多组限位结构，可避免动作超程导致的结构损坏，同时预留了缓冲件的安装空间，可根据任务需求加装弹性缓冲组件，吸收对抗碰撞时的冲击力，保护核心传动部件不受损伤。
