D-Link五口桌面式以太网交换机结构建模

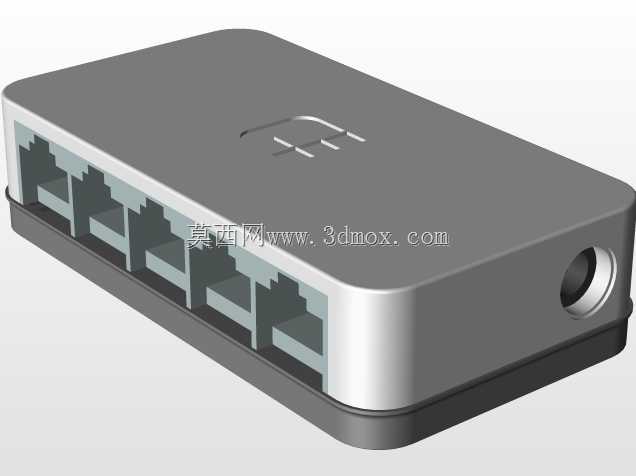

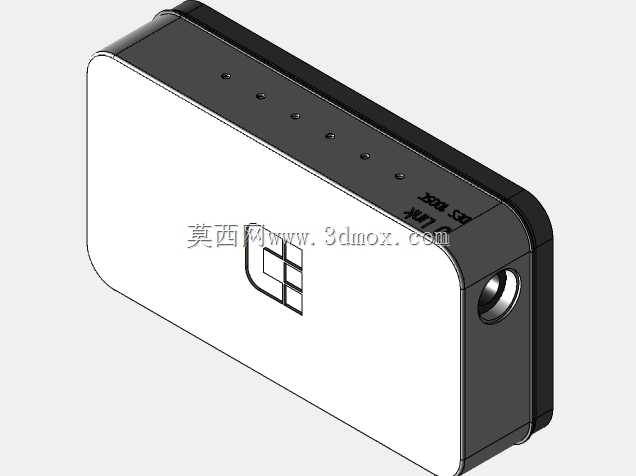

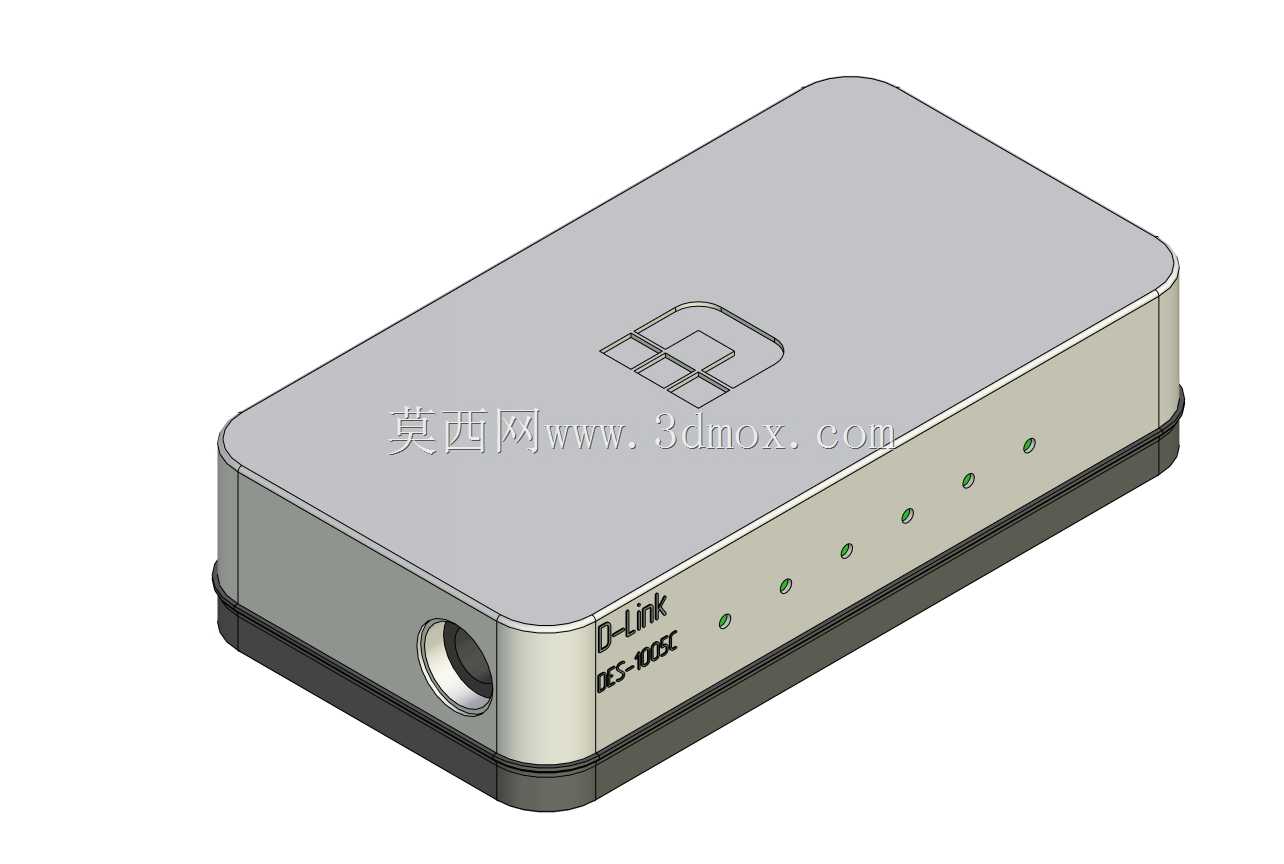

这款五口以太网交换机的三维建模，完全参照实际量产的桌面型网络设备结构完成，建模过程中优先考虑了小型办公、家庭组网、工控柜内局部网络扩展这类常见部署场景的实际需求。从结构设计思路来看，外壳采用上下扣合的分体式结构，上盖为带圆角的矩形薄壳，顶面做了微弧过渡处理，既避免直角磕碰带来的使用风险，也能减少注塑成型过程中的应力集中问题，顶面预留的品牌标识区域做了下沉式凹槽设计，可直接粘贴品牌铭牌或者做丝印处理，不会因为日常擦拭、摆放摩擦导致标识磨损。设备侧面排布的五个RJ45接口位，建模时严格按照通用网口的安装尺寸预留了开孔边界，相邻接口之间的间距满足常规水晶头插拔的操作空间，不会出现插满网线时相邻接头互相干涉的问题，接口旁预留的指示灯开孔位置，对应每个端口的链路状态指示，开孔尺寸匹配常规3mm直插式LED灯珠的安装要求，装配时灯珠可直接卡在开孔处，无需额外固定结构。设备侧端预留的电源输入孔，按照常规DC直流电源接头的尺寸做了适配，孔位边缘做了倒角处理，避免插拔电源时刮伤线材外皮。从安装边界来看，这款设备整体为扁平长方体造型，底面平整无突出结构，可直接放置在桌面、机柜层板上，也可通过双面胶或者扎带固定在弱电箱内壁、设备侧壁等位置，整体厚度控制在较小范围，不会占用过多的垂直安装空间，适合狭小布线空间内的部署。建模时还原了外壳表面的细微磨砂质感，上下壳的合模线位置做了隐藏式处理，装配后合模缝隙均匀，不会出现明显的错位台阶。设备底部的四个边角位置预留了防滑胶垫的安装凹槽，胶垫嵌入后不会突出底面过多，既能保证放置时的摩擦力，避免设备被网线拉扯移位，也能让设备底面与摆放面之间留出微小间隙，帮助设备内部工作时的热量自然散出。内部腔体的建模预留了电路板的安装柱位，柱位高度匹配常规PCB板的安装距离，螺丝孔位对应通用电路板的固定孔尺寸，可直接适配同规格的交换机电控板安装，不需要额外做结构修改。
