Moxa NE-4110S串口转以太网模块结构设计

　　在工业现场的设备联网改造场景中，传统带RS-232串口的工控设备、传感器、条码扫描器、数控单元往往不具备以太网接入能力，要将这类存量设备接入工业以太网实现数据远传、集中管控，就需要依托嵌入式串口转以太网模块完成协议与接口的转换，NE-4110S这类板载式模块就是为这类紧凑安装场景设计的核心转换部件。不同于外置式串口服务器需要额外占用柜体空间、布设外接电源与通讯线缆，该模块采用板载贴片加定位孔的安装形式，可直接嵌入到用户设备的主控电路板预留区域，不需要额外设计独立的安装腔体，非常适合集成在条码枪、小型PLC、工业称重终端、串口仪表这类内部空间局促的终端设备内部，在不改变原有设备主体结构的前提下，快速为设备添加10/100M以太网联网能力，实现串口数据与TCP/IP数据包的双向透明传输，现场调试人员不需要修改原有设备的串口端程序，就能完成设备的联网升级，大幅降低存量设备的改造成本与开发周期。

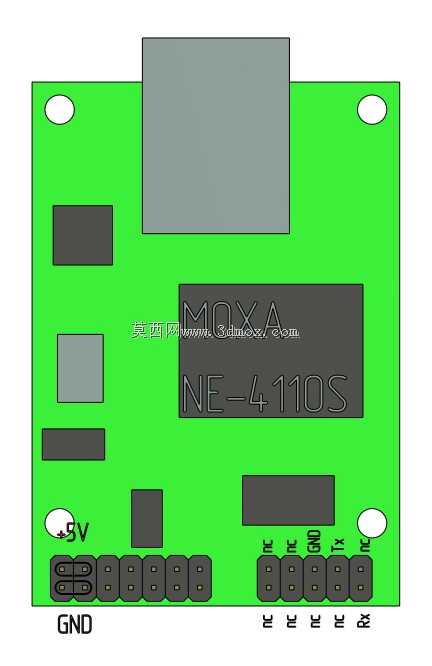

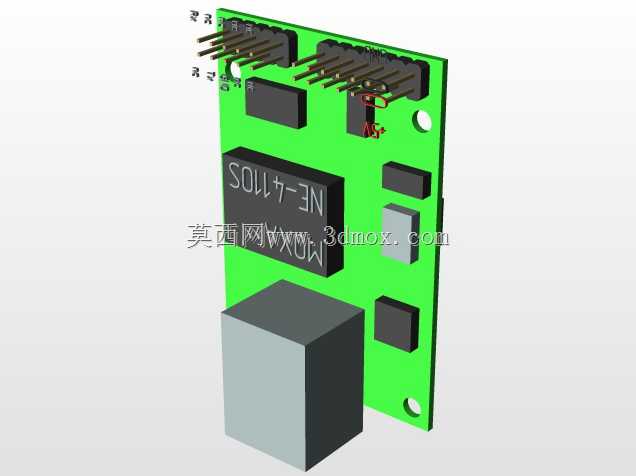

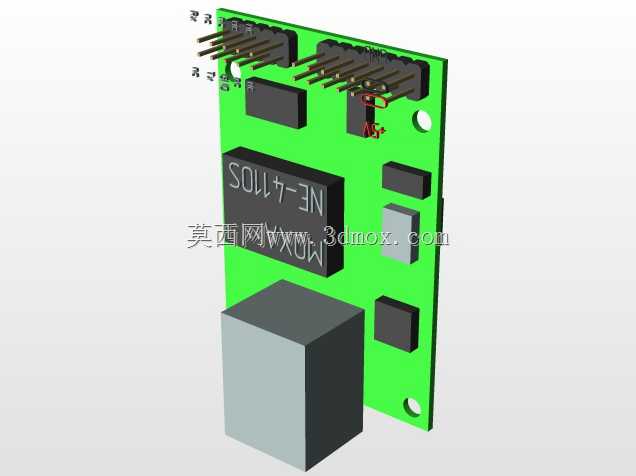

　　从结构设计层面看，该模块采用标准的板卡式布局，PCB主体为亮绿色阻焊层设计，板体四角预留了圆形非金属化定位孔，可通过铜柱或者塑料卡扣直接固定在用户主板的对应安装位上，定位孔的位置公差控制在±0.1mm范围内，能匹配常规SMT回流焊后的板级装配精度要求，避免安装时出现孔位错位导致的装配应力。板体上的元器件布局严格遵循信号流向划分区域：板体上方的大尺寸灰色屏蔽罩覆盖了以太网PHY芯片与核心处理电路，金属屏蔽罩采用回流焊焊接在PCB的接地焊盘上，可有效阻隔工业现场的变频器、伺服电机产生的高频电磁干扰，避免以太网通讯出现丢包、延迟不稳定的问题；板体中部丝印清晰标注了MOXA品牌标识与NE-4110S型号信息，方便生产装配时的物料核对与后期运维时的型号识别；板体下方的接口区域做了清晰的丝印标识，左侧为+5V电源输入与GND接地引脚，引脚采用2.54mm标准间距的排针设计，可直接插接到用户主板的对应排母上，电源引脚旁预留了滤波电容的安装位，可抑制电源端的纹波干扰，保证模块供电稳定性；右侧为RS-232信号引脚，依次排布了TX、RX等核心串口信号引脚，同样采用标准排针接口，可直接对接原有设备的串口信号链路，不需要额外做信号转接。

　　在安装边界设计上，该模块的整体板厚采用1.6mm标准FR-4板材，板体上方最高元器件为顶部的金属屏蔽罩，高度控制在8mm以内，板体下方的排针引脚突出PCB底面的高度为3.5mm，用户在设计自身设备的主板预留安装区域时，只需要在对应位置预留出匹配板体轮廓的避让空间，上方预留不小于10mm的净空高度，下方预留不小于5mm的焊接与插装空间，即可完成模块的集成，不需要为模块设计特殊的固定结构。板体上的不同功能元器件做了明确的区域划分：电源区域的滤波电容、防护器件集中布置在电源引脚旁，信号处理区域的芯片、阻容件集中布置在屏蔽罩下方，接口区域的排针统一排布在板体边缘，这种布局既缩短了电源与信号的走线长度，减少信号传输过程中的损耗与干扰，也方便生产过程中的SMT贴片加工，所有元器件都布置在PCB的同一面，可通过一次回流焊完成所有贴片工序，降低生产加工的复杂度与成本。

　　从实际应用的适配性来看，该模块支持RS-232串口的全信号流控，可匹配不同波特率的串口设备，从最低的1200bps到最高的921.6kbps波特率都能稳定适配，可覆盖绝大多数工业串口设备的通讯速率要求。在结构可靠性设计上，板体四角的定位孔除了用于安装固定，还可在需要时通过金属螺丝接地，进一步提升模块的抗浪涌、抗静电能力，满足工业现场四级静电接触放电的防护要求；板体上的所有贴片元器件都采用工业级宽温型号，可在-40℃到85℃的环境温度范围内稳定工作，适配户外机柜、北方低温车间、南方高温高湿厂房等复杂工业现场的使用环境。不同于通用的开发板模块，该模块的所有接口引脚定义都做了标准化设计，用户在做结构集成时，不需要反复调整引脚接线顺序，按照公开的引脚定义直接布线即可，可大幅缩短产品的开发验证周期，在设备做EMC测试时，模块本身的屏蔽设计也能减少自身对外的电磁辐射，帮助终端设备更快通过相关电磁兼容认证。

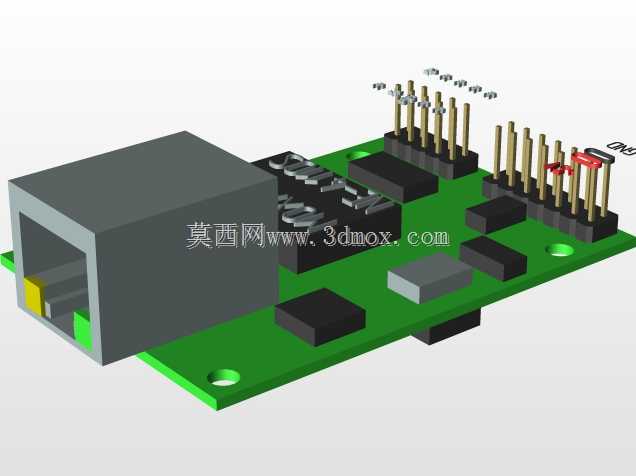

　　在三维建模过程中，该模型完整还原了模块的所有结构细节：包括PCB板体的轮廓尺寸、四角定位孔的位置与孔径、顶部屏蔽罩的外形尺寸与高度、各个贴片阻容件、芯片的位置与外形尺寸、底部排针的引脚数量、间距与突出高度，甚至板体上的丝印标识、极性标记都做了准确还原，结构工程师在做设备主板设计时，可直接将该模型导入到装配环境中，做安装干涉检查、布局合理性验证，提前排查预留空间不足、孔位错位、接口干涉等设计问题，避免后期开模或者打样后才发现结构冲突，减少设计迭代次数，缩短产品的上市周期。对于做设备联网改造的工程人员来说，也可以通过该模型直观了解模块的安装尺寸与接口位置，提前规划柜体内部的安装位置与走线方向，提升现场改造的施工效率。
