这套壳体结构面向户外弱电布线、通讯终端转接、传感器节点安装以及小型控制板防护场景,常用于厂区管廊、室外设备侧、楼宇弱电井、农业灌溉控制箱和分布式监测点位。它的核心作用不是承载复杂机械运动,而是为内部接线端子、小型PCB、电源模块或通讯模块提供稳定、干燥、可维护的安装空间,使零散电气元件在粉尘、喷淋、潮湿空气和临时冲刷环境下仍能保持可靠连接。
从结构上看,产品由下部盒体和上部透明盖两部分组成。下盒采用较深的矩形腔体,侧壁连续封闭,底部保留平整内底面,便于电路板、端子排或模块通过螺柱固定。内腔四角及长边位置设置了多组安装柱,柱体从底部向上延伸,顶端预留螺钉配合位,可直接承接PCB支脚、内部安装板或元器件支架。这样的布置减少了额外钣金支架的使用,也让内部器件的固定高度、走线间隙和维护拆卸路径更加明确。

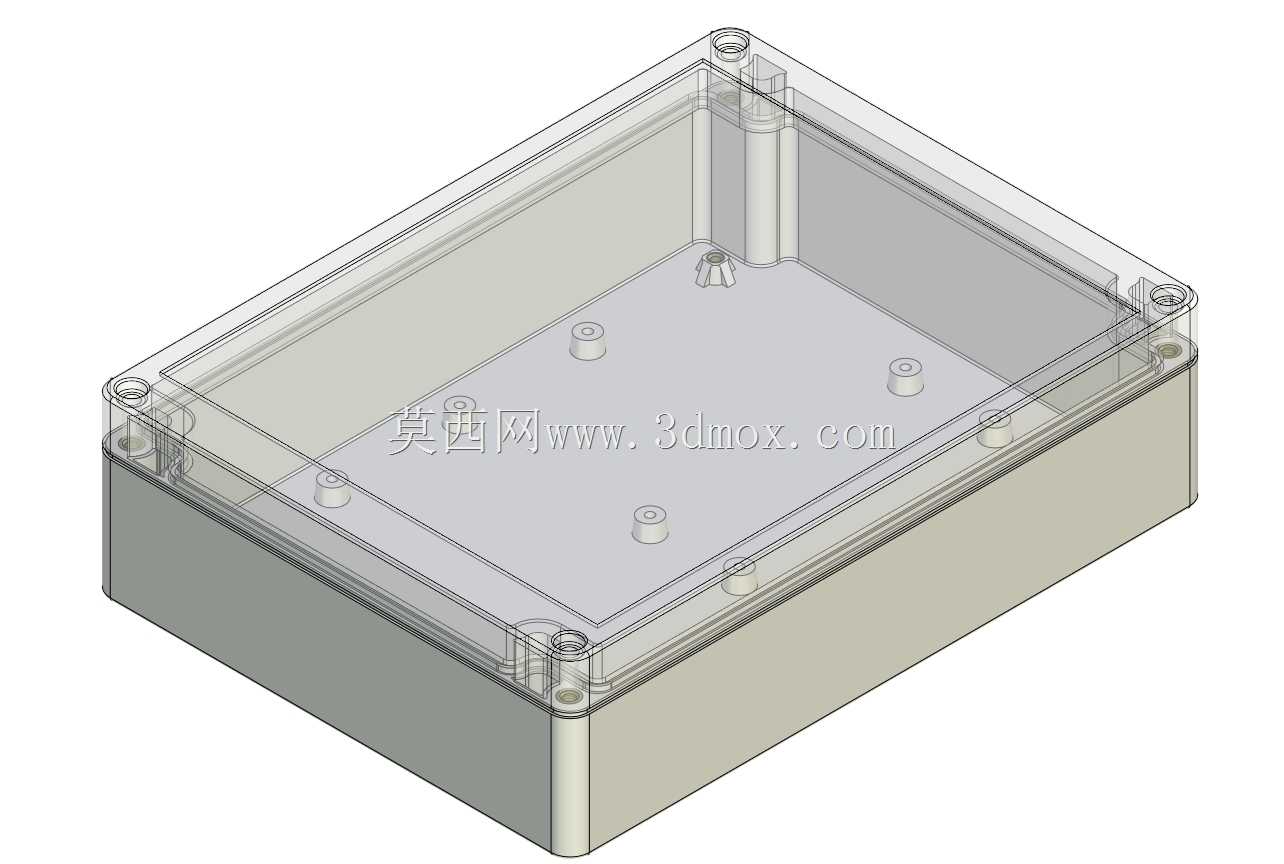

透明盖的设计兼顾防护与观察需求。盖体边缘形成一圈下伸围边,装配后围边包覆盒口外侧,能够遮挡水平方向飞溅的水滴和灰尘。盖与盒体之间适合布置连续密封圈或密封胶条,螺钉沿周边均匀锁紧后,可使接合面形成较稳定的压紧力。透明材质让现场人员不必开盖即可粗略确认内部端子状态、指示灯亮灭或模块位置,在巡检频次较高的通讯节点中比较实用。盖体边角做了加厚和过渡处理,避免长期锁紧后局部翘曲。

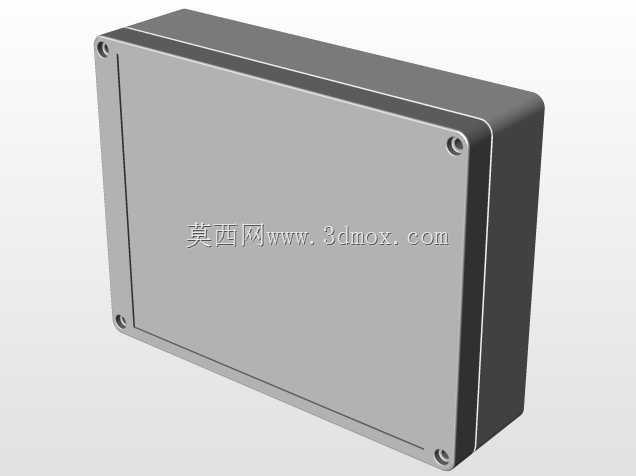

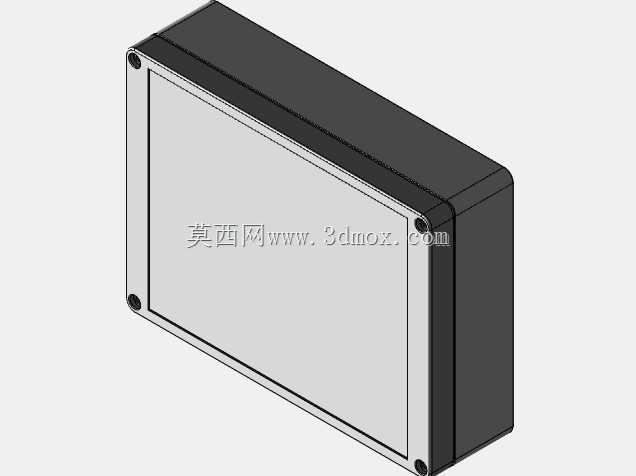

盒体四角的螺钉孔位采用凸台结构,孔位周围材料加厚,既提高锁螺钉时的局部强度,也防止拧紧过程中盖边产生白痕或裂纹。外侧角部圆润过渡,减少应力集中,同时便于注塑充模和脱模。底部外形平直,放置在墙面、支架或设备面板上时接触稳定;若需要壁挂,可利用内部柱位或背部附加支架完成固定。设计时需要关注盒体外部轮廓与安装面之间的边界,尤其在并排布置多个接线盒时,应预留线缆弯曲半径、盒盖开启空间以及螺钉工具操作空间。
内部空间的利用遵循电气装配习惯。底部多个螺柱并非单纯装饰特征,而是为不同尺寸的电路板提供可选固定点;靠近侧壁的柱位适合安装窄长端子排,中部柱位适合固定控制板,角落较高的柱体则可支撑盖体并限制内部元件上移。走线时,强电与弱电端子可沿长边分区布置,线缆从盒体侧面或底部通过防水接头引入。若现场需要开孔,应优先选择侧壁较低应力区域,并在开孔后配置电缆格兰头,避免破坏整体防护能力。
密封设计是这类盒体的重点。盒口与盖体之间应保持连续、平直的配合面,密封圈压缩量不宜过大,否则透明盖边缘会因长期应力而变形;压缩量过小,则在水压冲击或温差变化时容易出现渗水。周边螺钉的锁紧顺序建议采用对角交替方式,使胶条受力均匀。对于低温或日晒环境,材料还需考虑抗冲击和耐老化性能,透明盖则要在透光观察与表面耐刮擦之间取得平衡。
从建模角度看,矩形腔体、角部螺钉柱、盖体围边和底部安装柱构成了主要特征。建模时应先确定盒体外形包络和内腔有效深度,再建立盒口密封面、螺钉孔凸台以及内部支撑柱。拔模方向需要统一,侧壁、柱体和盖体围边均应保留适合注塑生产的拔模斜度。转角处尽量采用圆角过渡,壁厚保持均匀,避免厚壁收缩造成表面缩痕。透明盖与下盒的配合不能只追求零间隙,需要在密封、装配公差和成型变形之间留出合理空间。
在实际选型中,这类密封盒适合容纳低发热、小电流的通讯与控制元件。若内部放置电源模块或继电器,应核对发热功率与密闭空间温升,必要时在盒外设置散热面或降低元件布置密度。对于需要频繁操作的面板按钮场景,透明盖更适合观察而非频繁按压;对于以接线保护和模块封装为主的站点,该结构则能在防护、成本、装配效率和后期维护之间取得较好的平衡。
