适配开源飞控的Ublox定位导航模块

　　这套定位模块的结构设计完全围绕小型无人载具的机载安装需求展开，日常配套在Ardupilot、Pixhawk这类开源飞控系统上，给多旋翼无人机、固定翼航测机、地面无人巡检车、小型无人船提供实时位置、航速、航向与时间基准数据，是户外自主航行设备最核心的定位感知部件。

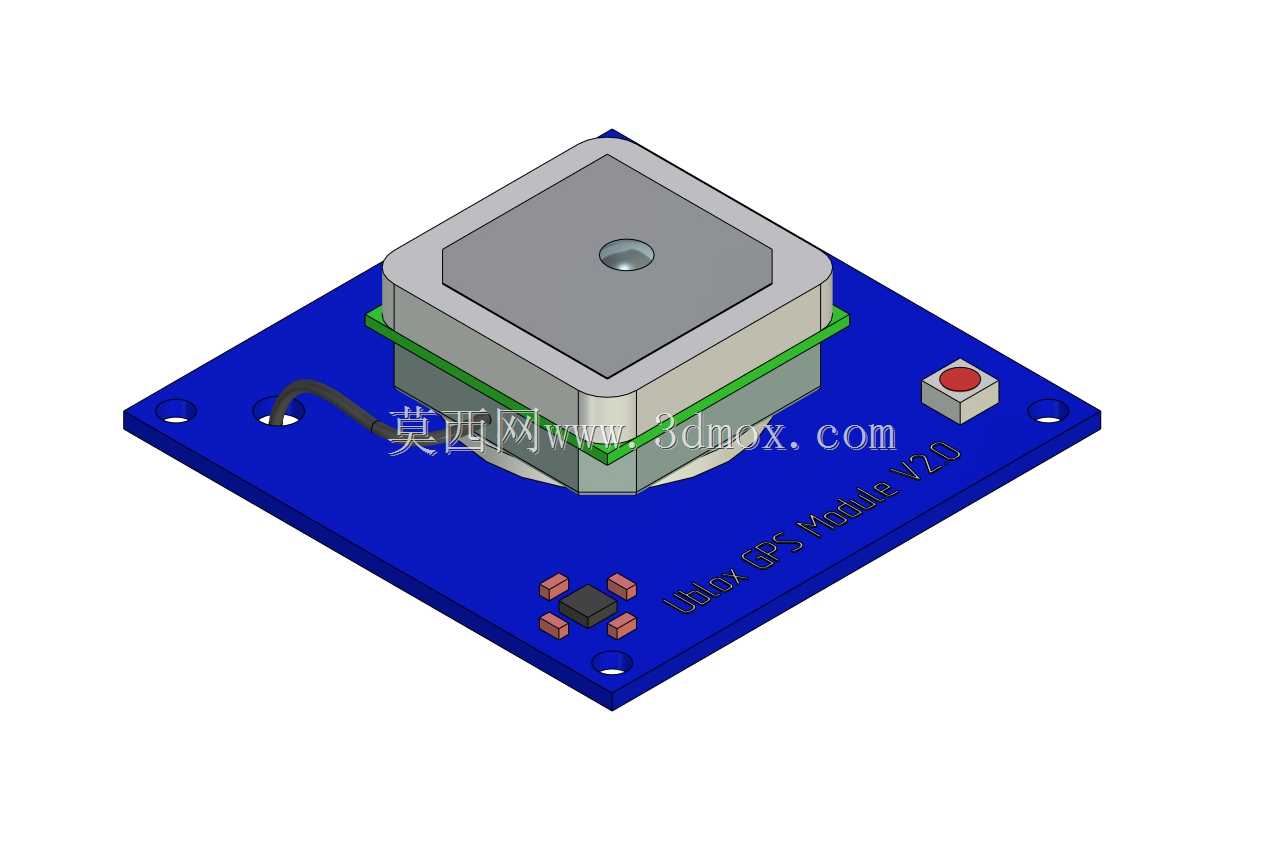

　　从实际装机的场景倒推结构设计逻辑，首先要解决的是机载环境的安装容错问题。模块采用方形PCB基板作为承载主体，板体四个角预留了贯通安装孔，孔位间距匹配主流飞控载板、无人机顶部GPS安装座的通用孔距，装机时既可以用铜柱加螺丝做架空固定，留出板底走线空间，也可以直接用泡棉双面胶贴合在机身顶部开阔位置，不需要额外定制复杂转接支架。板体轮廓做了圆角切边处理，不会在狭窄的机身舱内刮蹭其他线束，整体板厚控制在1.6mm标准PCB厚度，加上顶部陶瓷天线单元的总高度不到12mm，在小型穿越机、轻量化航测机上安装时，不会过多增加整机迎风面积，也不会和桨叶的转动范围产生干涉。

　　板上核心的陶瓷天线单元做了分层堆叠设计，最上层是方形陶瓷接收面，表面预留了天线馈点的固定凹位，中间层是屏蔽金属罩，把下方的射频接收电路完全罩住，既可以隔绝飞控主板、电调工作时产生的电磁干扰，也能避免机身振动直接传导到射频芯片上。天线和PCB板之间预留了一圈均匀的间隙，焊接装配时不会因为焊锡堆积顶歪天线，保证陶瓷接收面始终保持水平朝上——这一点对卫星定位精度影响极大，装机时只要模块板面和机身水平面平行，天线就能无遮挡接收头顶全空域的卫星信号，不会因为金属机身、电池的遮挡产生多路径反射误差。

　　板上的外设布局完全按照机载接线的实际习惯排布：板边一侧预留了串口排针焊盘，接线顺序匹配开源飞控的GPS端口定义，VCC、GND、TX、RX引脚一一对应，装机时不需要反复交叉跳线；板角设置了一枚红色的状态指示按键与LED灯，通电后可以通过灯的闪烁频率判断卫星搜星数量、定位是否进入RTK有效状态，外场调试时不用连接地面站就能快速确认模块工作状态。板上还预留了备用的I2C扩展焊盘，可以外接电子罗盘、气压计模块，部分装机场景下用户会把磁罗盘直接集成在这块板上，远离底部动力线的电磁干扰，航向角检测的稳定性比直接把罗盘焊在飞控主板上提升很多。

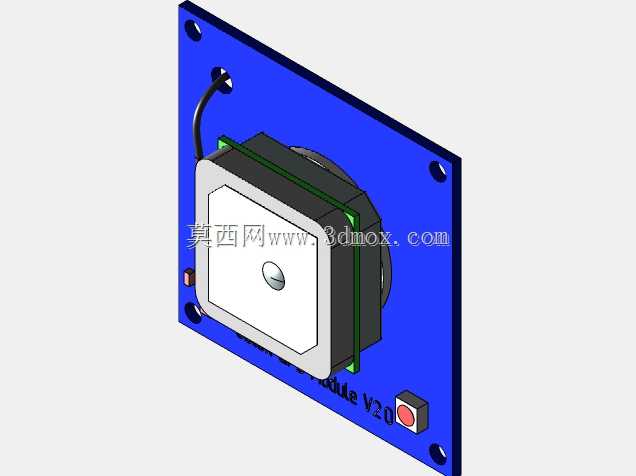

　　做结构建模的时候，所有元件的高度都做了1:1还原：陶瓷天线的金属屏蔽罩侧边的绿色封边、板上贴片电阻电容的厚度、排针座的插针高度、状态按键的凸起高度都和实物公差保持一致，把这个三维模型导入整机装配体时，可以提前检查模块和机身外壳、GPS保护罩的间隙：比如给无人机设计3D打印的GPS外壳时，内壁到陶瓷天线表面预留2mm以上的透波间隙，外壳选用PLA、ABS这类非金属材料，就不会遮挡卫星信号；如果是安装在地面无人车上，还可以在模块上方加一层薄的防水泡棉，模型里可以直接校验泡棉压紧后不会压到天线顶面，避免长期振动磨损陶瓷层。

　　从安装边界来看，模块的外接接线全部从板边侧方引出，不会在天线正上方走任何线束，避免金属导线遮挡卫星接收视角；板底的贴片元件最高高度不到3mm，架空安装时用6mm高的铜柱就可以留出足够的散热与走线空间，总安装占用的竖向空间不到20mm，在载荷空间极其紧张的小型无人设备上，不需要大幅修改机身原有结构就能完成加装。模块的工作功耗极低，板上没有大面积的发热元件，结构设计时不需要额外考虑散热鳍片，仅靠PCB基板本身的铜箔就能把工作热量散出，长时间户外连续航行也不会出现过热漂移的问题。

　　实际外场使用中，这套模块的结构抗震性经过了大量装机验证：金属屏蔽罩把核心射频芯片完全包覆，即便无人机起降时产生强烈振动，也不会出现芯片引脚虚焊、天线偏移的问题；四个安装孔的位置避开了板上所有走线，钻孔或者锁螺丝时不会打穿内部线路，新手装机也不容易因为操作失误损坏板件。建模时把安装孔的倒角、板边的丝印字符轮廓都做了还原，导入工程图时可以直接导出安装孔位尺寸，用来加工定制的安装减震座，在高振动的旋翼平台上，可以在铜柱和机身之间加装橡胶减震圈，进一步过滤发动机或者电机传来的高频振动，避免定位出现飘移。
