八口桌面式以太网交换机结构建模

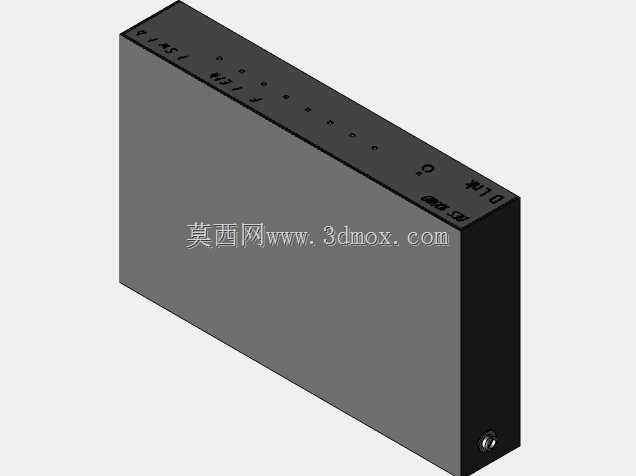

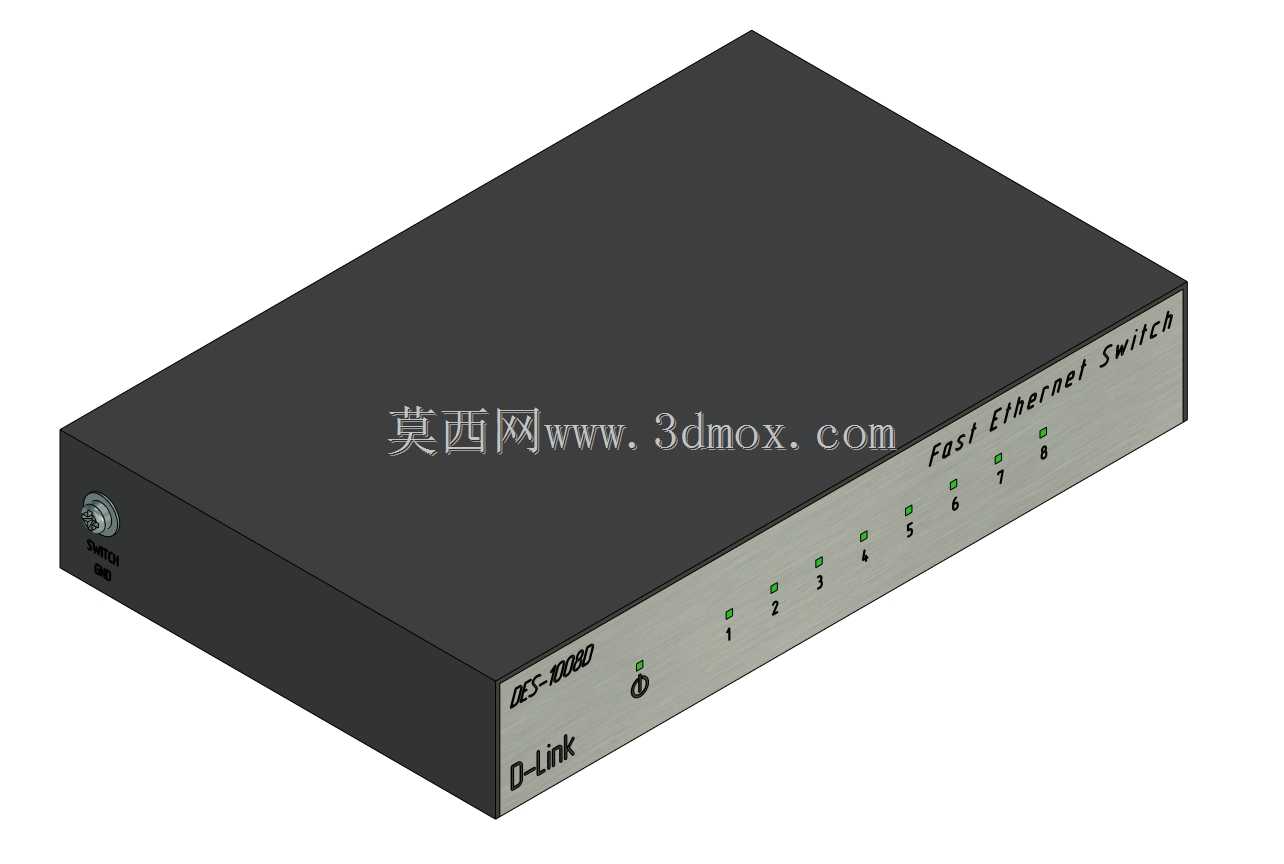

　　这款八口快速以太网交换机的三维结构，围绕小型办公、弱电间、工位侧网络接入这类实际场景搭建，整机采用扁平长方体桌面式布局，外壳以黑色金属薄板折弯成型，顶面为完整平整面，无凸起按键与散热格栅，可在堆叠少量薄型文档、放置临时标签时不影响壳体受力，前面板统一布置八个RJ45端口，端口旁依次印刷1至8的序号，每个端口配备链路状态指示灯，面板左侧设置电源指示灯与电源输入接口，侧端预留锁孔，可配合标准笔记本防盗锁将设备固定在机柜托盘、桌面走线架边缘，防止非授权挪动。

　　从结构设计思路来看，整机壳体采用上下扣合的折弯钣金结构，上壳为一体冲压的U型罩件，边缘预留翻边与下壳通过侧边螺丝锁紧，接缝沿设备侧面长边布置，既减少前面板的开孔数量，也让端口所在的操作面保持整洁；下壳底部预留四个环形橡胶脚垫的安装位，脚垫高度控制在3毫米左右，既可以垫起整机让底部与桌面之间留出通风间隙，也能避免钣金壳体直接刮擦办公桌、机柜托盘的漆面。内部PCB沿下壳定位柱平铺安装，端口座子全部贴齐前面板开孔，网口插拔时的侧向力直接通过面板钣金传递到整机外壳，不会拉扯PCB焊盘，电源模块布置在机身远离端口的一侧，和信号端口区域留出隔离间距，减少电源纹波对网线信号的干扰。

　　实际使用中这类设备常部署在开放工位排插旁、弱电箱浅层托盘、门店收银台下方，机身宽度适配标准10英寸弱电机柜的层板空间，深度方向留出网线弯折余量，八个端口全部支持百兆速率自适应，可直接接入台式机、网络打印机、IP摄像头、无线AP等终端，端口旁的指示灯分绿、黄两色，分别对应链路连接与数据传输状态，运维人员站在设备正前方即可快速判断每个端口的通断情况，无需凑近机身查找标识。前面板丝印内容包含品牌标识、产品型号、Fast Ethernet Switch字样，字符沿面板长度方向均匀排布，端口序号和下方接口一一对应，现场打线粘贴标签时不会出现序号错位。

　　建模过程中对装配边界的处理完全贴合实物装配逻辑：前面板的网口开孔采用矩形切槽，槽口边缘和RJ45金属屏蔽壳之间预留0.2毫米的装配间隙，避免钣金公差导致端口无法穿出；电源接口开孔单独设置在面板最左端，和第一个网口之间留出足够手指插拔电源插头的空间，不会出现插头和相邻网线水晶头互相干涉的情况；机身顶面的棱边全部做小半径圆角处理，消除钣金折弯后的锐边，搬运和机柜内布线时不会划伤施工人员的手臂。底部的散热开孔沿下壳两侧长边排布，冷空气从底部缝隙进入，顺着PCB表面流向端口侧，依靠设备自身发热形成的微弱压差完成被动散热，整机无风扇，运行时没有机械转动部件的噪音，适合对环境声有要求的办公区、营业门店使用。

　　安装维度上，整机平放时重心落在机身几何中心附近，四个脚垫的支撑范围覆盖重心投影，网线从前方全部插满后，前侧的额外载荷也不会让设备前倾翻倒；若需要壁挂部署，壳体底部预留的两个挂孔可匹配M4螺丝的挂装间距，挂孔采用大孔进、小孔锁入的经典钥匙孔造型，施工时先在墙面固定螺丝，再将设备挂入后横向滑动锁紧，无需从机身内部穿螺丝，后期拆卸维护也十分便捷。机身侧面的防盗锁孔采用标准肯辛通锁孔尺寸，锁具插入后锁舌卡入壳体内部的加强片，即便松开外壳固定螺丝，也无法在不破坏锁具的情况下拆开上壳，适配公共办公区、开放展厅这类人员流动较大的部署场景。

　　结构细节上，前面板采用银灰色金属拉丝质感处理，和黑色机身形成清晰视觉区分，运维人员在光线偏暗的弱电间内，也能快速定位端口所在的操作面；所有指示灯的导光柱从PCB直接延伸到面板开孔处，柱体做雾化处理，点亮后光线均匀弥散，不会出现局部亮斑，即便在白天室内灯光环境下，也能清晰分辨灯的闪烁状态。整机内部没有多余的复杂结构件，钣金件数量控制在三件以内，塑胶件仅包含脚垫、导光柱两类，量产装配时只需沿定位柱放置PCB、扣合上壳、锁紧侧边螺丝即可完成整机组装，生产工序简单，结构可靠性高，完全适配长期不间断运行的局域网接入需求。
