带开关插座一体化电源入口噪音滤波器

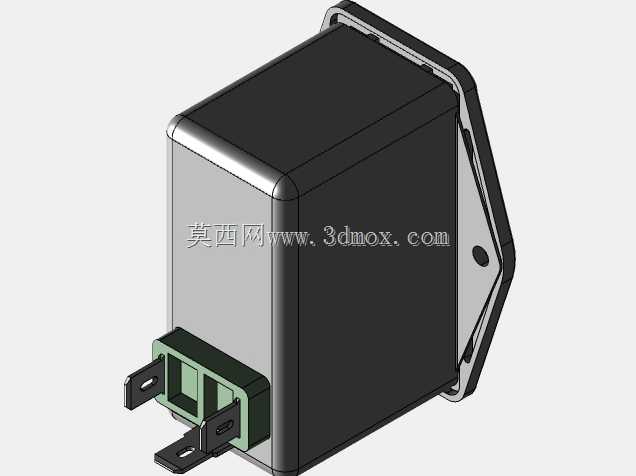

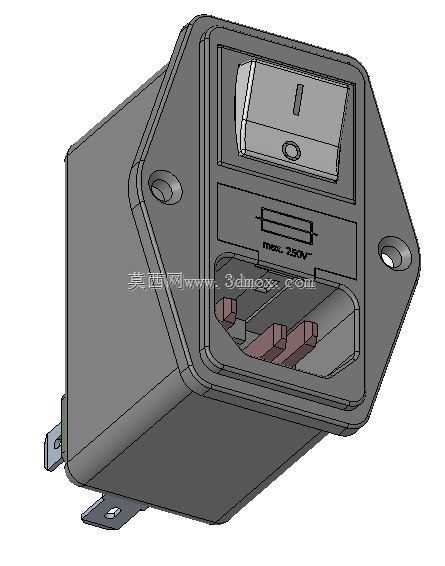

这款集成式电源入口滤波组件，是各类电子电气设备做传导骚扰抑制时常用的进线端部件，日常在工控机箱、医疗检测设备、音频功放、精密测试仪器的电源进线位置都能见到它的身影，区别于单独外置的滤波器，它把电源输入插座、通断开关、滤波电路整合在同一个安装壳体里，能大幅压缩设备内部的走线空间，减少进线端的电磁泄漏路径。从结构设计来看，组件采用带法兰边的嵌入式安装结构，法兰上预留两个对称的安装孔位，适配设备面板的开孔尺寸做沉装固定，壳体尾部延伸出两个带孔的金属固定支脚，除了面板的螺丝固定外，尾部支脚可以和设备内部的接地结构做可靠连接，既提升结构安装的抗振性能，也能强化滤波电路的接地效果，降低共模干扰的泄放阻抗。功能层面，组件正面上方集成了带标识的船型电源开关，开关下方预留了规格标识的丝印区域，标注额定电压电流参数，下方是标准的品字电源输入插座，插座内部的插片直接和滤波电路的输入端连接，省去了外部接线的工序，内部的滤波电路采用共模电感搭配X、Y电容的典型EMI滤波架构，能有效滤除电网线路上串入的差模、共模高频干扰信号，同时也能抑制设备自身开关电源工作时产生的高频信号反向串入电网，满足电磁兼容测试的传导发射要求。设计过程中，壳体采用阻燃绝缘材质注塑成型，所有带电部件都被封闭在壳体内部，爬电距离和电气间隙满足强电安全规范要求，开关的操作行程和按压力度做了适配性调校，既保证操作的清晰手感，也能满足上万次通断的机械寿命要求，插座的插片采用高弹性铜材做镀镍处理，长期插拔也不会出现接触松动、氧化锈蚀的问题。安装边界上，组件嵌入面板后，尾部的滤波电路部分的外轮廓尺寸做了紧凑化处理，不会和设备内部靠近进线位置的其他板卡、结构件产生干涉，接线端预留的插片可以直接和设备内部的电源模块输入端做插装连接，不需要额外做转接走线，整体装配效率比分离式的开关、插座、滤波器组合提升不少，同时因为所有进线端的连接都在组件内部完成，也减少了人工接线带来的虚接、错接风险，在小批量设备生产、样机改制的场景下，这种一体化组件的选型优势非常明显。
