四针圆形焊料式连接器结构设计

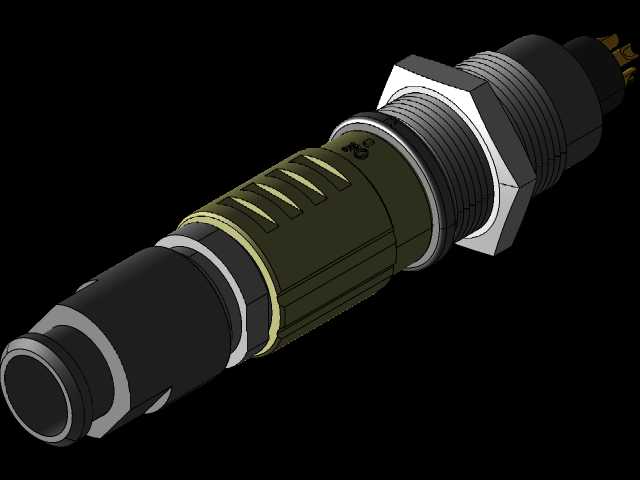

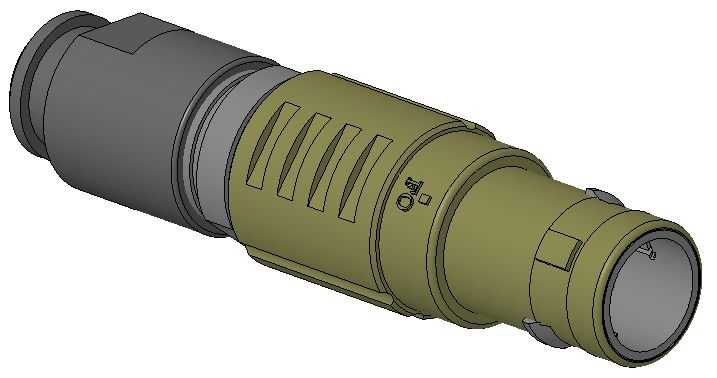

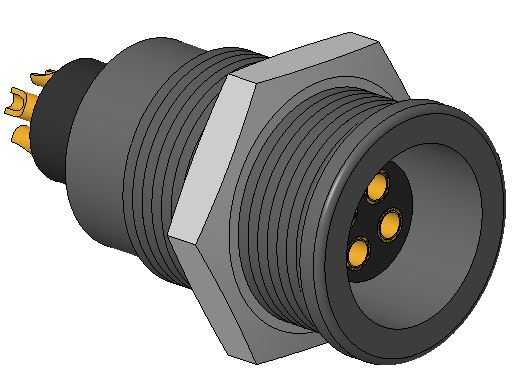

　　这款四针圆形焊料连接器，主要面向工业现场的小功率信号传输、低压供电回路连接场景，常见于机床控制回路、传感器信号接线、小型自动化设备的分线部位，在存在轻度油污、常规振动的工业环境中，能提供稳定的电气连接性能。从结构设计来看，整体采用螺纹旋合的安装固定方式，中部带六角锁紧结构，安装时可通过扳手配合锁紧螺母，将连接器主体固定在设备面板、安装支架的预留开孔处，安装开孔适配常规圆形连接器的标准开孔尺寸，安装后外露的主体部分带有防滑滚花结构，方便现场操作人员徒手插拔对接端，无需额外工具即可完成对接操作。尾部采用锥度收窄的线缆密封结构，适配常规外径的多芯控制线缆，焊料接线端的针脚排布采用圆周等距分布，四个针脚之间预留了足够的电气间隙，

　　避免焊线过程中出现针脚短路问题，针脚根部做了台阶限位结构，焊线时可抵住线芯端部，防止焊锡过多流到针脚对接端面影响接触性能。外壳主体采用绝缘耐油的工程塑料材质，金属嵌件部分做了防锈镀层处理，对接端的密封圈结构可在插合后阻挡日常的粉尘、溅水侵入连接部位，适配工业车间的常规使用环境。设计过程中优先考虑了现场接线的操作便利性，焊杯的开口角度做了优化，方便操作人员将剥好的线芯顺利放入焊杯，不需要过度弯折线缆就能完成焊锡作业；同时对接端的导向结构做了防呆设计，只有对准定位槽才能完成插合，避免现场插错针脚导致的信号接反、供电短路问题。整体外形的轴向尺寸控制紧凑，不会在设备面板外侧占用过多安装空间，尾部的线缆固定结构可在接线完成后夹紧线缆外层护套，

　　避免设备运行过程中线缆被拉扯导致焊点开路、针脚松脱的问题。在选型适配时，这款连接器可匹配同规格的对接端插座，适配线径范围覆盖常规0.3到0.75平方毫米的多股铜芯控制线，额定载流量可满足小功率信号、低压直流供电的传输需求，接触电阻控制在常规工业接插件的标准范围内，插合后的锁紧结构可承受常规设备运行带来的振动冲击，不会出现自行松脱的情况。建模过程中对各个配合部位的公差做了合理预留，螺纹配合的间隙、密封圈的压缩量、针脚的对接同轴度都按照工业接插件的常规设计标准设定，可直接用于设备的电气布局设计参考，也可作为同类连接器改型设计的结构基础。
