WVGA规格微型投影光学引擎结构设计

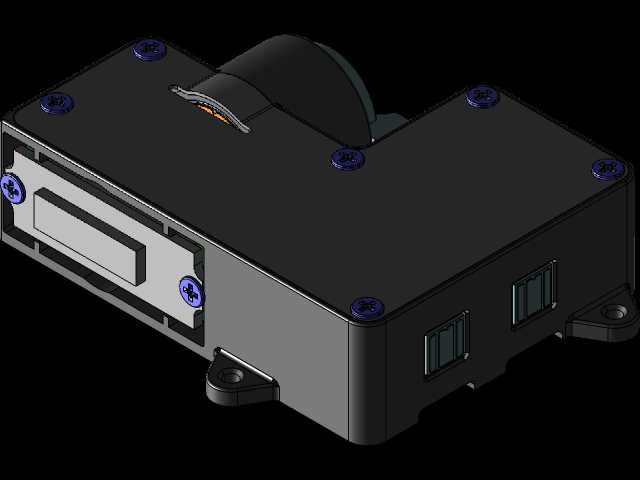

　　这款微型投影光学引擎主要面向便携消费类投影、嵌入式小型投影设备的集成场景，可直接适配WVGA分辨率的显示芯片方案，在手持投影、头戴显示配套投影模块、小型桌面投影设备中作为核心光学输出部件使用，承担光机整合、光路校准、成像输出的核心功能。从结构设计来看，整体采用一体化封闭壳体布局，壳体通过多颗内六角紧固螺丝完成上下盖的锁合，接缝处预留密封贴合面，能够在日常使用场景下阻挡环境粉尘进入光路腔体，避免粉尘附着在透镜、显示芯片表面造成成像暗斑、画质下降的问题。壳体侧面预留了两组标准接口安装位，可直接适配柔性排线与驱动主板的连接需求，接口周边做了凸起的防护筋设计，能够在插拔排线时分散应力，避免接口处壳体开裂或者焊盘脱落。

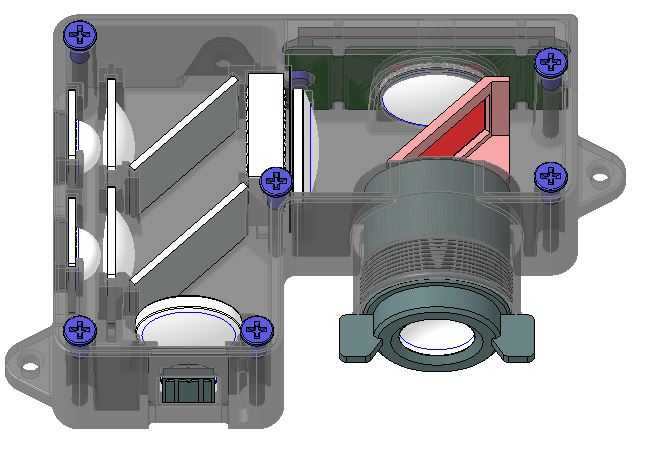

　　底部设置了两个带安装孔的固定耳座，安装孔位做了沉台设计，可通过M2规格的螺丝将整个光机模组固定在设备内部的安装支架上，安装耳座与主体壳体之间做了加强筋过渡，能够承受常规装配、运输过程中的振动冲击，不会出现固定脚断裂的问题。光路部分的设计充分考虑了WVGA分辨率的成像需求，镜头伸出位置做了阶梯式的遮光结构，能够减少内部杂光溢出，同时避免外部环境光线从镜头缝隙进入光路内部造成对比度下降。壳体内部预留了透镜组、显示芯片、LED光源的安装定位槽，所有定位槽的公差控制在±0.02mm范围内，能够保证各光学元件的同轴度要求，装配时不需要额外调整即可满足基础成像的光路精度要求，大幅降低产线装配的调校成本。整体外形采用紧凑的L型布局，

　　充分利用设备内部的边角空间，在保证光路长度满足成像焦距要求的前提下，尽可能压缩整体体积，适配小型化投影设备的内部空间限制。壳体边角全部做了R角过渡处理，既可以避免装配过程中锐边划伤操作人员或者内部线材，也能够提升壳体的结构强度，减少跌落时的应力集中问题。侧面预留的调节机构窗口可直接适配对焦调节拨杆，用户在使用时可通过外部拨杆直接调整镜头位置实现对焦操作，调节行程经过精准计算，能够覆盖0.3米到3米的常用投影距离范围，满足不同使用场景下的对焦需求。
