180度回转齿轮阻尼铰链结构设计

　　这类带齿轮阻尼结构的180度回转铰链，常应用在需要可控开合角度、带缓冲停驻需求的场景中，比如小型翻盖设备的转轴、折叠式工装的铰接部位、便携检测仪器的开合支撑结构，还有部分智能家居的翻盖组件上，替代传统无阻尼的合页结构，避免开合过程中出现撞击、自由垂落的问题，提升操作手感与结构使用寿命。从结构设计逻辑来看，这款铰链采用内置齿轮组配合阻尼介质的方案，回转过程中齿轮副的啮合保证了两侧铰接件的同步转动，不会出现单侧偏摆、卡滞的问题，阻尼单元填充在壳体内部的密闭腔室中，转动时通过阻尼介质的剪切阻力提供均匀的缓冲力矩，不会出现力矩突变的顿挫感，能在0到180度的任意回转角度实现稳定停驻，不需要额外增加定位卡扣或者支撑顶杆。

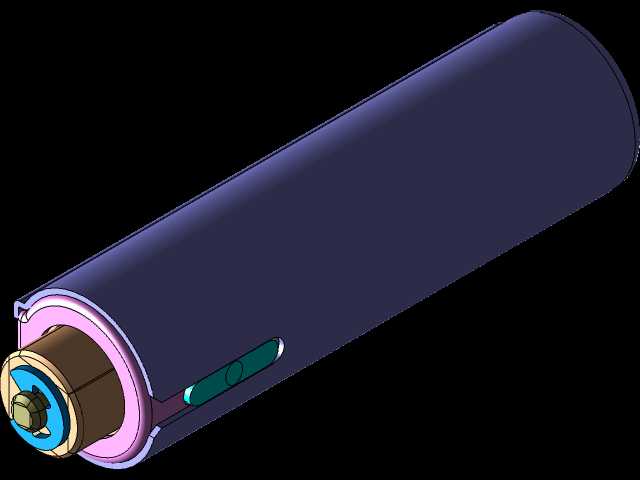

　　外形上采用圆柱式一体化壳体设计，主体外壳为薄壁圆筒结构，端部通过端盖封合，内部的转轴、齿轮组、阻尼介质都集成在圆筒内腔中，外露部分只有两端的安装连接位，安装时不需要在装配基体上开设复杂的异形槽，只需要预留对应直径的圆柱安装孔位，以及端部固定的螺丝孔位即可，安装边界的公差适配范围较宽，普通的机加工孔位精度就能满足装配要求，不需要做高精度的铰孔加工。设计过程中需要重点关注齿轮的啮合侧隙控制，侧隙过大会导致回转过程中出现旷量，停驻时会有明显的晃动间隙，侧隙过小则会增大转动阻力，甚至在温度变化时因为热胀冷缩出现卡滞；阻尼介质的粘度选择需要匹配应用场景的负载重量，负载偏大的场景选用高粘度阻尼介质，提供足够的支撑力矩避免铰接件自行滑落，

　　轻载场景选用低粘度阻尼介质，保证开合操作的手感轻盈。端部的连接结构采用扁位加螺丝锁紧的方案，装配时将铰接件的连接端套入转轴端部的扁位段，拧紧径向锁紧螺丝即可完成固定，不需要做复杂的键连接加工，装配效率更高，同时也能保证转动过程中连接部位不会出现相对打滑。这类铰链的回转限位集成在壳体内部，转动到180度极限位置时通过内部的限位台阶实现硬限位，不需要在外部额外设置限位块，简化了整体装配结构的设计，也避免了外部限位结构容易受磕碰损坏的问题。日常使用中，因为阻尼介质和齿轮组都处于密闭的壳体内部，能有效阻挡外界的粉尘、水汽进入内部传动部位，在普通的室内工况下不需要额外做维护保养，长期使用也不会出现阻尼力矩明显衰减、齿轮锈蚀卡滞的问题。
