16针焊杯式圆形航空连接器结构设计

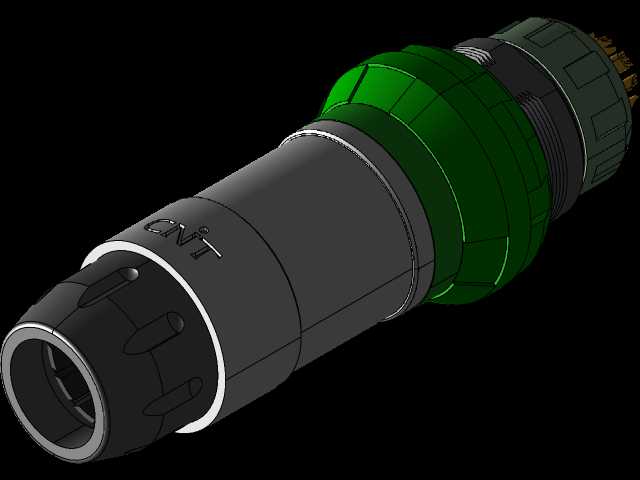

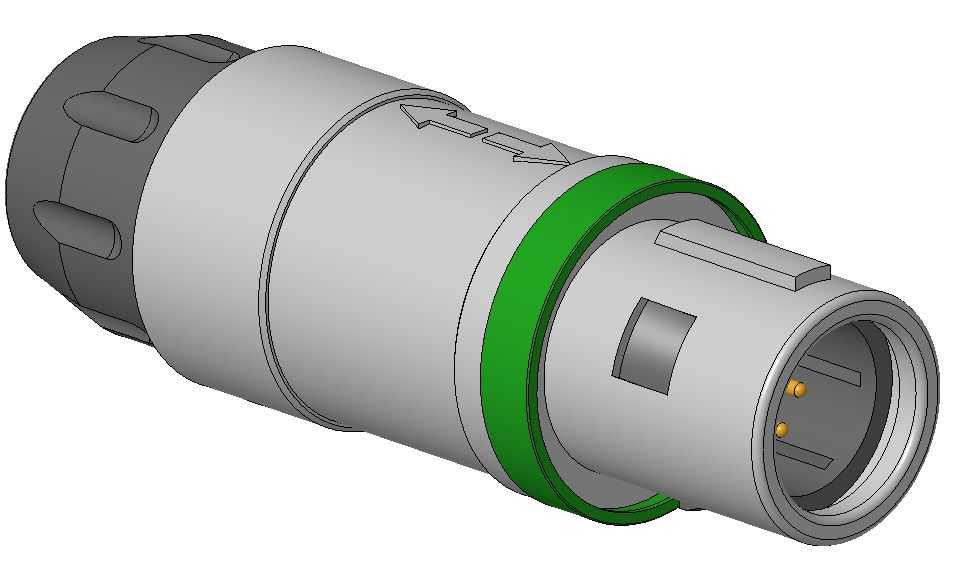

　　这款16针焊料型圆形连接器，主要面向工业控制、检测设备、户外机电装置的线缆互连场景，在存在一定振动、温变的工况下，可实现多回路控制信号与小功率电源的稳定传输，相比普通矩形接插件，圆形结构的抗径向挤压能力更强，配合尾部的线缆锁紧结构，能避免线缆拖拽导致的焊针脱焊、接触不良问题。从结构设计来看，连接器采用三段式阶梯外形，前端插合端做了导向倒角，插合时可自动对准对位，避免针脚弯折，插合面的密封胶圈可在插合后形成防护层，阻挡粉尘、溅水进入接触腔；中段的滚花锁紧螺套采用大阻尼防滑纹理，徒手即可完成插合后的锁紧操作，无需额外工具，螺套内部的卡扣结构可在旋紧后形成轴向限位，防止设备运行振动导致连接松脱。尾部的线缆防护套采用弹性橡塑材质，

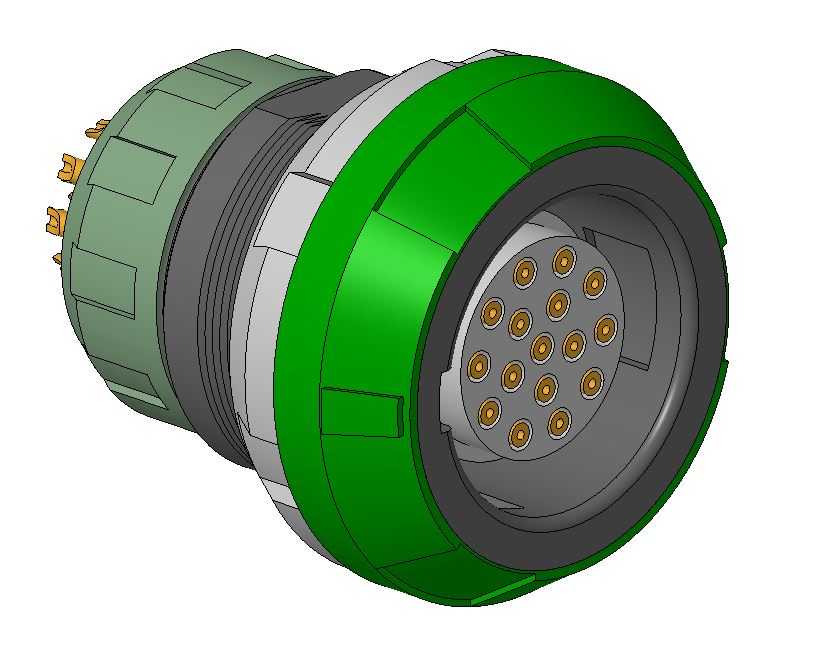

　　可适配一定线径范围的多芯屏蔽线缆，焊杯端的针脚做了镀锡处理，焊杯开口朝向线缆进线方向，焊接时无需过度弯折线芯，每个针脚之间设置了绝缘隔筋，可避免焊锡流溢导致的相邻针脚短路问题。安装边界上，连接器整体为圆柱外形，最大外径处为锁紧螺套段，插合后整体轴向长度可满足设备面板后侧的安装空间要求，面板安装时可配合尾部螺母完成固定，安装开孔尺寸适配同系列圆形连接器的通用开孔规格，无需重新设计面板开孔。接触针采用均匀圆周排布，16个针脚的载流能力做了差异化区分，其中4个针脚可承载稍大电流用于电源回路，其余针脚用于信号传输，针脚接触端采用冠簧结构，插合后接触电阻小，抗振动冲击性能优于普通片式接触件，可在设备频繁移动、存在持续振动的场景下保持稳定接触。

　　外壳主体采用高强度工程塑料与金属嵌件结合的结构，既控制了整体重量，又保证了螺纹锁紧部位的结构强度，不会因多次插拔锁紧出现螺牙滑丝问题，外壳表面做了哑光防滑处理，手持操作时不易打滑，即使戴薄劳保手套也可完成插拔锁紧操作。
