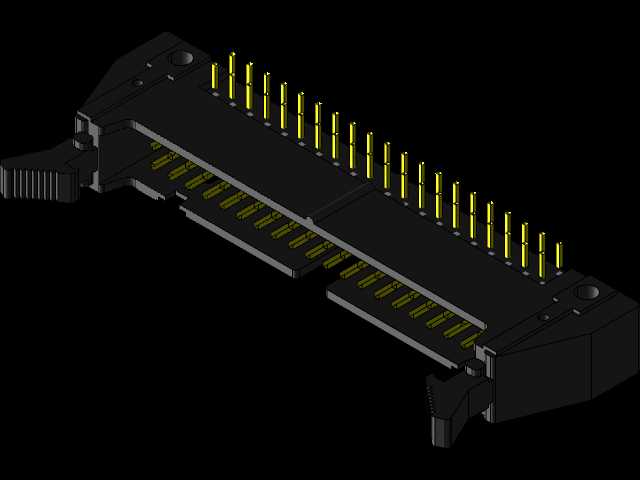

这款板对板连接器主要应用在工业控制板卡、嵌入式开发主板、通讯设备内部的板间信号传输场景,在多板堆叠的设备架构里,它承担着两块平行印制电路板之间的电源与信号导通作用,相比飞线焊接的连接方式,这类连接器的接触可靠性更高,抗振动性能更优,能适配工业现场复杂的电磁与力学环境。从结构设计来看,这款连接器采用40Pin针位排布,针脚间距严格遵循2.54mm的行业通用标准,能兼容市面上绝大多数同规格的板卡安装孔位,卧式安装的结构形式可以有效降低板间堆叠后的整体高度,适合对设备内部竖向空间有严格限制的紧凑型设备设计场景。接触端子采用镀金铜质插针设计,插针根部做了台阶式限位结构,装配时可以精准控制插针插入塑壳的深度,避免插针歪斜导致的接触不良问题,
塑壳主体采用耐高温的工程塑料注塑成型,两侧设置了带卡扣的锁止结构,当公母端对插到位后,卡扣会自动卡入母座的限位槽内,防止设备运行过程中受振动出现接插件松脱的情况。在安装边界设计上,这款连接器的插针引脚长度适配1.6mm标准厚度的印制电路板,过波峰焊时不会出现引脚过短透锡不良或者过长顶到板面对侧元件的问题,塑壳底部设置了两个定位柱,装配时可以先插入电路板的定位孔内完成预固定,减少焊接过程中连接器偏移的概率。塑壳两侧的扳手结构是这款连接器的特色设计,拆解板卡时只需要同时扳动两侧的扳手,就能借助杠杆力平稳将公母座分离,避免直接硬撬连接器导致的塑壳碎裂或者板卡焊盘脱落问题,接触端子的接触区域采用双触点设计,
每个针位都有两个独立的接触弹片和对插端导通,即使其中一个触点因为氧化或者异物接触不良,另一个触点依然能保证信号通路正常,大幅提升了长期使用的接触可靠性。在结构建模过程中,所有配合尺寸都严格按照接插件行业的通用公差标准设定,插针和塑壳的配合间隙控制在0.05mm以内,既保证插针压入塑壳后有足够的保持力,又不会因为间隙过小导致压装时塑壳出现开裂问题,公母端对插的导向斜面做了15度的倒角处理,装配时即使存在一定的位置偏差,也能顺着导向斜面顺利滑入配合位,降低生产线的装配难度。
