单针圆形焊料接线连接器结构设计

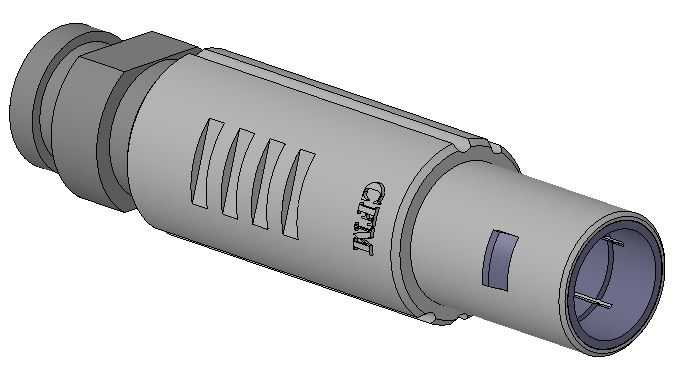

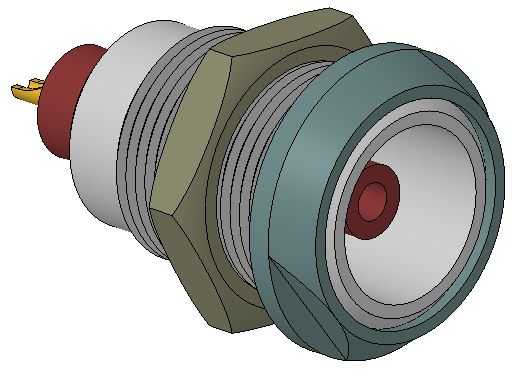

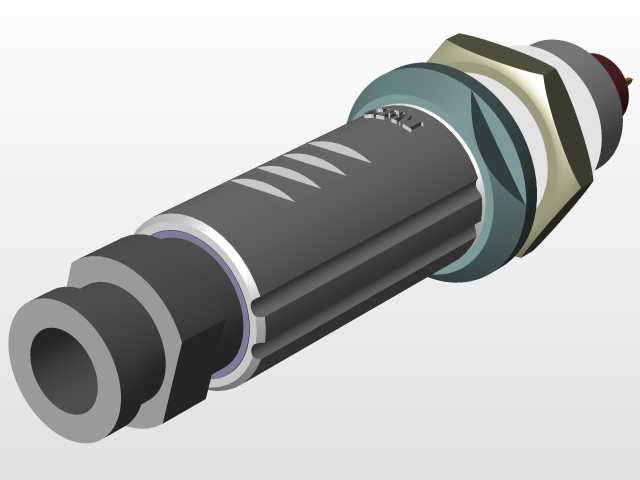

　　这款单针圆形焊料型连接器，主要面向小功率信号传输、低压直流供电的穿墙式布线场景，常见于测试仪器面板、小型工控设备机箱、音频设备输入输出端口这类需要在设备壳体上实现单路电路贯通连接的位置，相比多芯连接器，单芯结构的接触电阻更低，大电流通过时的温升表现更稳定，适合单路大电流或者高频信号的独立传输需求，避免多芯之间的信号串扰。从结构设计来看，整体采用圆柱形同轴布局，前端为插合对接端，设置有导向倒角，插合时可以自动校正微小的装配偏差，降低插合过程中插针的磨损概率；中部为穿墙安装结构，配套六角锁紧螺母与平垫圈，安装时可以从面板外侧穿入安装孔，通过螺母锁紧实现与设备面板的固定，适配不同厚度的面板安装需求，安装孔仅需加工对应直径的圆孔即可，

　　无需额外加工定位槽，面板加工难度低，适合小批量设备的快速装配。尾部为焊料接线端，接线孔深度经过优化，既可以保证焊锡填充后导线与插针的结合强度，又不会因为焊锡过多溢出到插合端面影响对接精度，尾部的防滑滚花结构，在焊接时可以方便操作人员用夹具固定连接器本体，避免焊接过程中连接器转动导致焊锡开裂。接触件采用铜合金基体加工，表面做镀镍处理，兼顾导电性能与抗氧化能力，绝缘部分采用耐温工程塑料注塑成型，能够承受焊接时的短时高温，不会出现融化变形的问题，外壳的金属结构可以实现接地屏蔽效果，降低外界电磁干扰对传输信号的影响。在安装边界上，整体外径控制在紧凑尺寸范围内，相邻连接器的安装中心距可以做到很小，适合面板上密集布置多个单路连接端口的场景，

　　插合后的锁紧结构可以防止使用过程中因为拉扯线缆导致连接器松脱，尾部的线缆护套位置可以适配常规线径的单芯导线，焊接后可以额外套热缩管做绝缘防护，提升长期使用的可靠性。在实际选型使用中，这类连接器不需要额外的压接工具，仅需常规电烙铁即可完成接线作业，现场维修更换的便利性很高，对于设备售后维护来说，不需要携带专用压接设备就能完成故障件的替换，能有效降低现场维护的时间成本。
