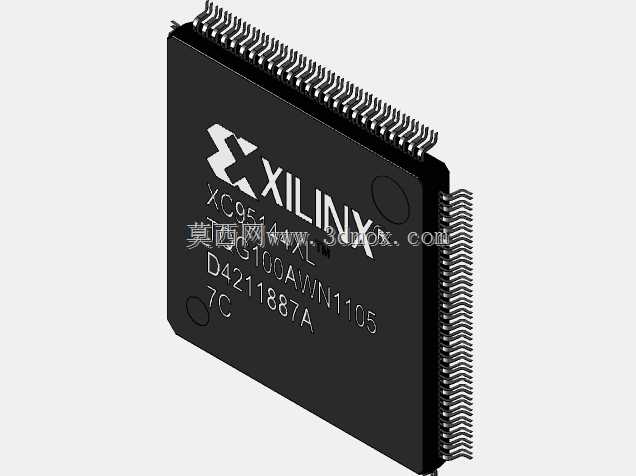

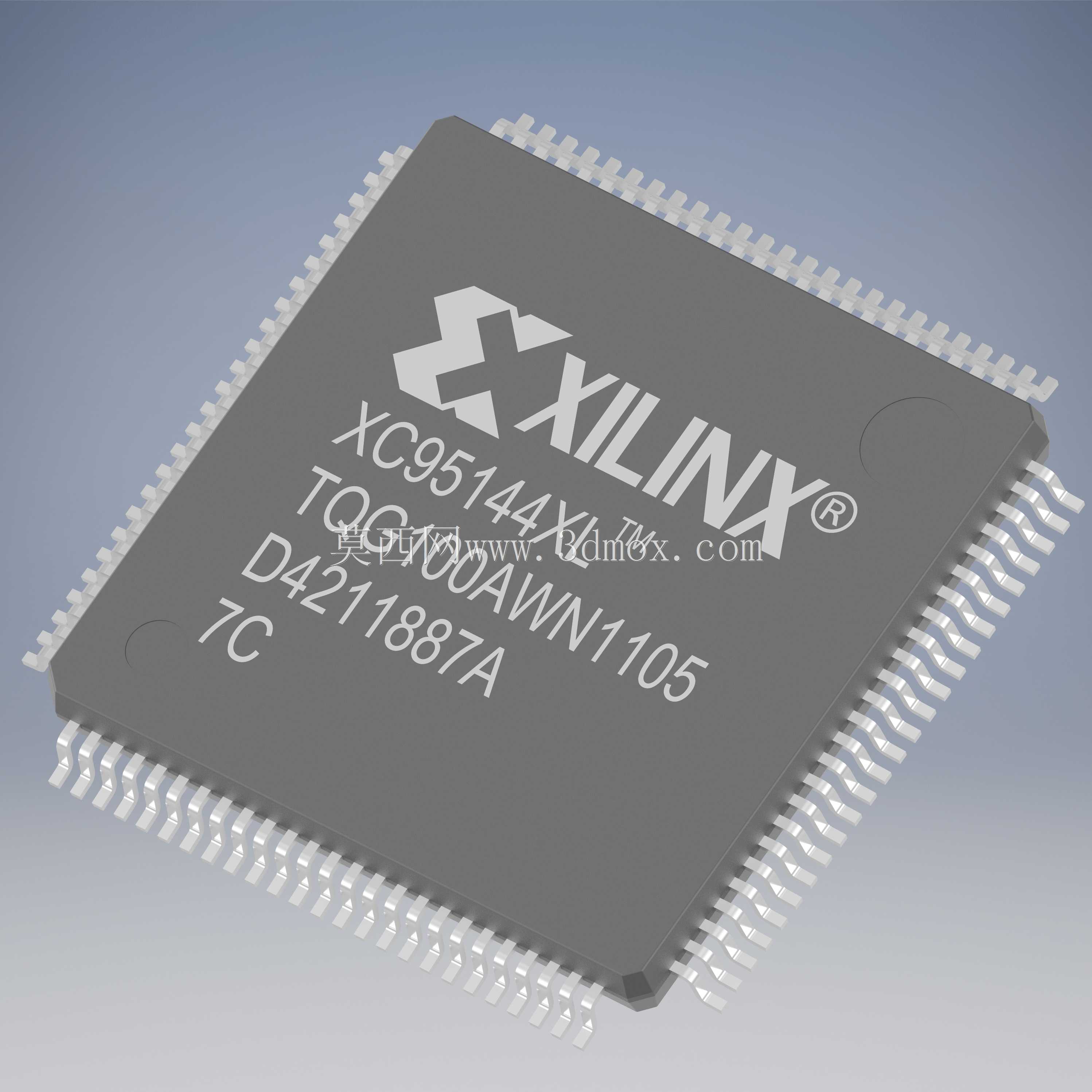

Xilinx XC95144XL TQFP100封装CPLD芯片三维结构

在工业控制板卡、嵌入式逻辑开发、通信接口转换设备的PCB布局布线阶段，精准的元器件三维结构是完成结构干涉校验、整机装配适配的核心基础，这款TQFP-100封装的XC95144XL型CPLD三维结构，完全围绕实际硬件开发中的装配校验需求搭建，还原了器件真实的物理形态与安装边界。从实际工程应用来看，这类CPLD器件常被部署在工业IO扩展板、数据采集终端、运动控制辅助逻辑单元中，负责实现简单的逻辑译码、时序匹配、IO电平转换功能，相比通用MCU拥有更强的实时逻辑响应能力，无需复杂的固件初始化流程，上电即可实现预设逻辑功能，在高可靠性要求的工业场景中应用十分广泛。设计这款三维结构时，首先严格遵循TQFP-100封装的机械规范，引脚螺距设定为0.5mm，完全匹配JEDEC标准中薄型四方扁平封装的尺寸要求，引脚的伸出长度、弯折弧度、共面度公差都按照实际器件的生产公差范围做了还原，能够直接导入PCB装配环境，校验器件与周边接插件、散热片、结构壳体的间隙是否满足装配要求，避免后期打样出现器件顶壳、引脚与周边走线干涉的问题。器件本体的表面标识也做了精准还原，清晰呈现型号标注、品牌标识与批次码区域的位置，在做整机BOM可视化校验、生产装配指导文档搭建时，能够直观对应物料型号，减少错料风险。从安装边界来看，模型完整还原了器件底部的焊盘接触区域高度、本体顶面的最大高度尺寸，在做板卡堆叠设计、机箱内部层间距规划时，可以直接提取模型的尺寸参数，确认器件上方预留的绝缘间隙、散热空间是否满足安规与散热要求，不需要额外对照 datasheet 反复核对二维尺寸。不同于简化的元器件封装库模型，这款结构还原了塑封本体的边角倒角、引脚表面的金属质感细节，在做产品渲染、装配演示动画制作时，也能呈现足够真实的视觉效果，满足技术文档可视化、产品方案展示的多场景需求。对于硬件结构工程师来说，这类精准的元器件三维模型能够大幅减少布局阶段的尺寸核对工作量，提前规避装配阶段的干涉问题，缩短硬件开发的迭代周期，尤其是在高密度板卡设计中，器件之间的间隙往往只有零点几毫米，任何尺寸偏差都可能导致整板报废，精准的三维结构能够在设计阶段就完成所有干涉校验，提升一次打样的成功率。
