直插式陶瓷电容器电子元件三维建模

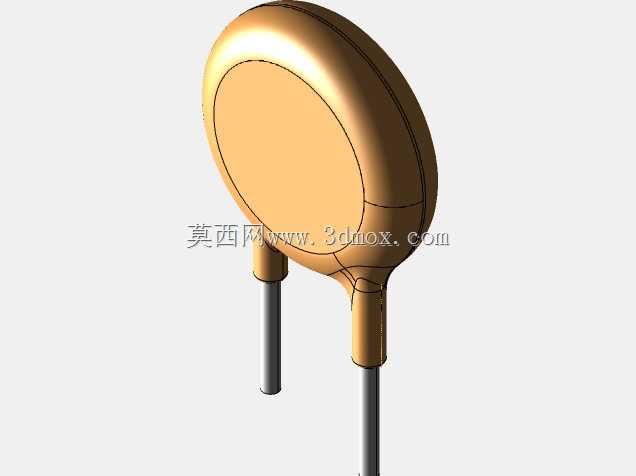

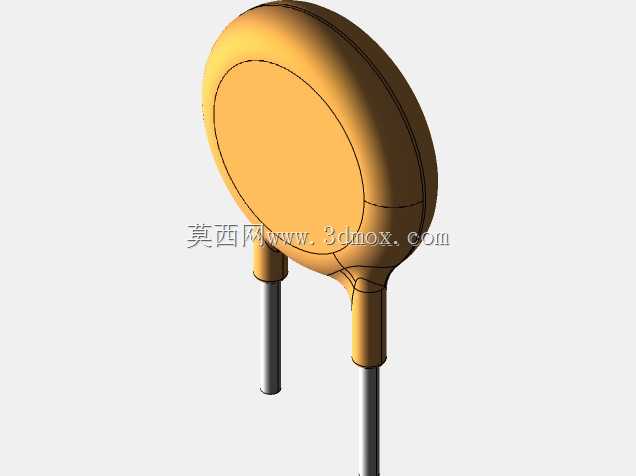

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式陶瓷电容是极为常用的被动元件，这类元件的三维模型精度直接影响PCB装配干涉检查、结构空间校核的最终效果，不少新手建模时容易忽略引脚间距、本体厚度的公差匹配，导致导出的装配图在实际生产时出现元件贴装错位、与周边结构件顶死的问题。这款陶瓷电容采用径向引线THT安装形式，建模时严格遵循实际元件的尺寸边界：引脚直径匹配常规0.5mm线径的镀锡铜包钢线参数，引脚中心距控制在5mm标准节距，适配市面上绝大多数通用PCB的通孔焊盘间距设计，本体为扁圆形瓷介结构，直径8.5mm、本体厚度2.5mm，建模时特意还原了瓷体与引脚衔接处的包封层过渡结构，避免出现直角锐边这类不符合实际生产工艺的造型。从实际选型应用来看，这类陶瓷电容多用于电源输入端的高频滤波、信号回路的去耦场景，在开关电源、小家电控制板、工控IO模块上都有大量应用，建模时除了还原外观尺寸，还特意保留了引脚的长度余量，方便结构工程师在做装配仿真时，根据实际PCB的焊接工艺要求裁剪引脚长度，不需要二次调整模型本体。设计建模过程中没有做过度的细节简化，瓷体表面的圆弧过渡、引脚与包封层的衔接圆角都按照实物的注塑包封工艺做了还原，既保证模型轻量化，不会在大型PCB装配体里占用过多运算资源，又能满足结构干涉检查、BOM可视化展示的需求。不少工程师在做板级结构设计时，常因为电容模型的尺寸偏差，导致设计完成后发现电容本体和周边的散热片、接插件、外壳加强筋发生空间冲突，不得不反复调整PCB布局或者修改外壳结构，这款模型的尺寸边界严格对标行业通用的同规格直插陶瓷电容参数，安装边界清晰，在布局时可以直接调用，不需要反复核对实物尺寸。另外模型的本体与引脚做了独立的实体分组，方便工程师根据自身需求赋予不同的材质属性，做渲染或者工艺仿真时可以快速区分瓷体、金属引脚、包封层的不同材质特性，适配不同的设计场景需求。
