格斗竞技用轮式对抗机器人结构设计

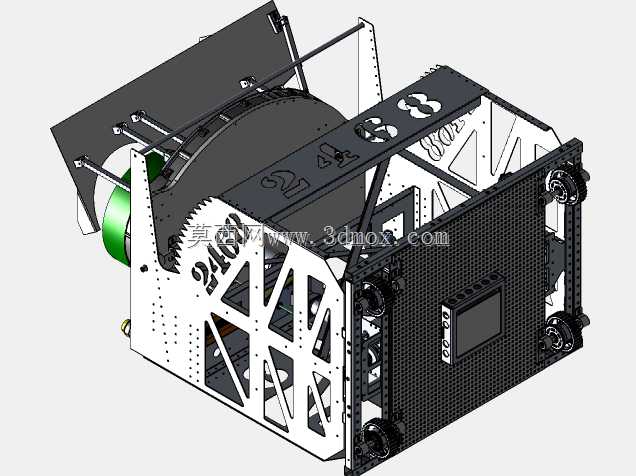

这款轮式对抗机器人主要面向青少年竞技格斗赛事、工程创新实训场景设计，整体采用框架式镂空承载结构，在保证结构刚度的前提下最大限度压缩整机自重，适配竞技赛事的重量分级规则。从结构布局来看，整机采用双侧对称驱动布局，行走轮组布置在机身两侧靠下位置，轮轴安装位预留了轴承安装台阶与锁紧结构，可适配不同直径的防滑竞技轮，满足不同场地地面的抓地力需求，机身底部预留了离地间隙，可越过赛场常见的小型凸起障碍，避免行进过程中出现卡滞。机身主框架采用镂空桁架式设计，所有受力连接位均做了加厚处理，非受力区域通过三角形镂空切除冗余材料，既保证了冲击载荷下的结构强度，又能将整机重量控制在赛事要求的阈值内，框架上预留了多组标准化安装孔位，可根据战术需求快速更换武器模块、防护装甲板，无需对主框架进行二次打孔加工。机身前部预留了武器执行机构的安装空间，图中可见的大直径传动齿轮为武器系统的动力传递部件，齿轮模数经过抗冲击校核，可承受对抗过程中的瞬时冲击载荷，避免轮齿断裂失效，齿轮安装轴两端采用双轴承支撑结构，可抵消武器运转时产生的径向跳动，保证动力传递的稳定性。机身侧面的网格状结构为设备防护网，主要用于保护内部的控制模块、动力电源与驱动电路，避免对抗过程中飞溅的碎屑击穿内部元器件，防护网采用快拆结构设计，通过侧边的卡扣即可快速完成拆装，方便赛后对内部元器件进行检修维护。机身上部预留了状态显示屏的安装位，可实时显示整机剩余电量、武器转速、驱动系统温度等运行参数，方便参赛人员在备赛阶段快速排查设备状态。整机的电气走线全部隐藏在框架内部的走线槽内，避免外露线路在对抗过程中被对方武器切断，所有外接接口均做了防松处理，可承受剧烈冲击下的连接可靠性。从安装边界来看，整机外轮廓尺寸适配常规格斗机器人赛事的参赛尺寸要求，所有突出部件均做了圆角处理，避免搬运、调试过程中划伤操作人员，重心控制在整机几何中心偏下位置，可保证对抗过程中受到侧向冲击时不易发生侧翻，武器模块的旋转范围做了机械限位，避免武器运转过程中损伤自身机身结构。
