FRC赛事立式投射竞技机器人结构设计

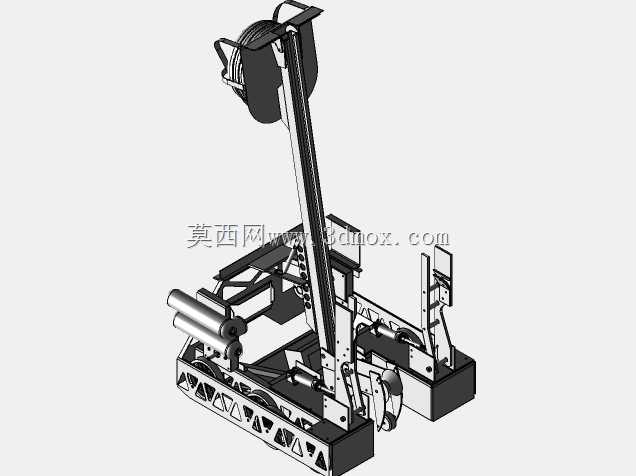

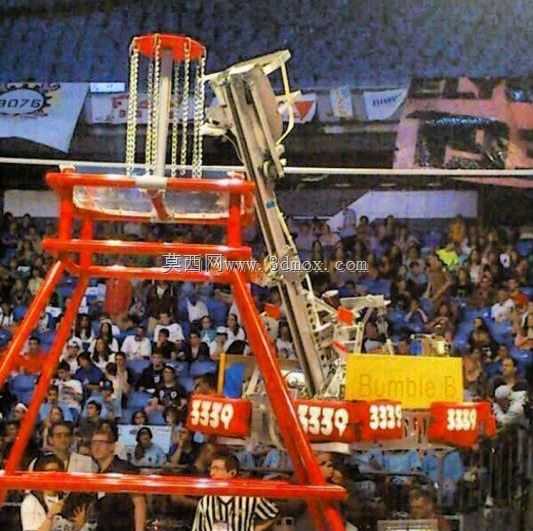

该款竞技机器人主要面向青少年机器人对抗赛事场景设计，整体采用轮式移动底盘搭配高位立式投射机构的布局，可在指定竞技场地内完成快速机动、物料拾取、高位投射得分等核心动作。底盘部分采用镂空桁架式框架结构，在保证整体结构刚性的前提下尽可能降低自重，框架预留了标准的轮组安装位、电池舱固定位以及控制模块安装空间，轮组采用差速驱动布局，可实现小半径转向甚至原地回转，适配赛事场地内的快速变向、绕障需求。底盘前端设置有拾取滚轴机构，可将场地内的圆形物料自动卷入输送路径，无需额外的复杂夹取动作，能在行进过程中完成物料收集，大幅提升赛事中的作业效率。立式投射臂采用单立柱长行程导向结构，臂架顶端设置有物料储放轮盘，可临时存放多枚待投射物料，臂架内部集成了输送与弹射动力组件，可将拾取机构输送上来的物料沿臂架提升至顶端发射位，通过预设的弹力机构将物料以固定抛物线轨迹投射至高处得分区域，投射角度可通过臂架底部的调节机构进行小范围微调，适配不同距离的得分点位需求。设计过程中优先考虑了赛事中的对抗稳定性，所有结构件的连接点位均做了加强处理，底盘下部的配重布局经过反复调整，可避免高位投射时整机出现倾覆问题，整体安装边界控制在赛事规则限定的尺寸范围内，初始状态下整机高度、宽度、长度均符合参赛检录要求，所有外露运动部件均做了防干涉处理，避免在对抗碰撞中出现结构卡滞。电气走线全部沿框架内侧的线槽布置，避免运动过程中出现线缆磨损、拉扯断裂的问题，各运动模块的安装位均预留了调节余量，可根据实际测试情况调整拾取机构的高度、投射机构的初始弹力，适配不同场地的摩擦系数、物料重量差异。
