直插式铝电解电容器三维结构设计

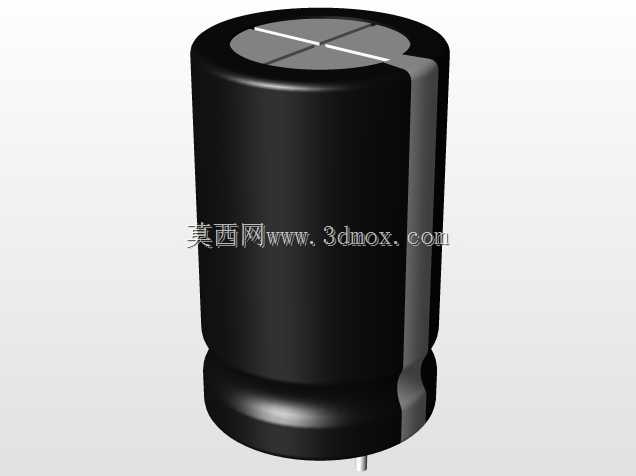

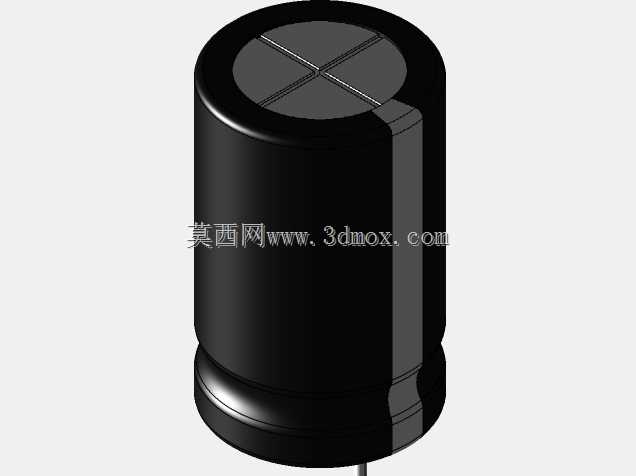

在工业控制板卡、消费电子电源、车载电控模块的PCB布局工作中，直插式铝电解电容是绕不开的基础元件，这类元件的三维建模精度直接影响结构干涉检查、装配工艺模拟的最终效果。本次建模的电解电容针对THT通孔插装工艺设计，引脚节距设定为7.5mm，适配市面上多数通用PCB的孔位排布标准，元件本体直径控制在16.5mm，整体高度为26.5mm，在布局时需要预留出本体周边至少1mm的安全间隙，避免和相邻的接插件、功率器件、散热片产生结构冲突，同时要注意顶部的防爆刻槽位置，不能被上方的结构件遮挡，保证电容过压时防爆阀能正常动作泄压。从功能特性来看，这类大容量电解电容主要承担电源回路的输入滤波、输出纹波抑制作用，在开关电源、变频器驱动板、音频功率放大电路中应用极广，建模时还原了本体的黑色塑封外壳、侧面的极性标识条、顶部的十字防爆压痕，以及底部的引脚成型结构，没有过度简化细节，能直接用于整机的BOM可视化展示、装配流程模拟。设计思路上优先匹配实际量产元件的尺寸公差，本体的圆柱度、底部的台阶收边结构都按照实物的冲压封装特征还原，引脚的直径、伸出长度符合波峰焊工艺的要求，不会出现建模尺寸和实际物料偏差过大导致的装配问题。在做整机结构堆叠时，这类电容的高度尺寸是布局的核心边界，尤其是在薄型电源、嵌入式控制盒的设计中，26.5mm的总高直接决定了外壳的内部净空尺寸，同时引脚的伸出长度需要匹配PCB板厚，预留合适的过波峰焊剪脚余量。建模时没有忽略外壳表面的细微拔模斜度，以及底部和引脚衔接处的封装胶层结构，这些细节在做热仿真、结构应力分析时能提供更贴近真实情况的模型基础，避免因模型过度简化导致的仿真结果偏差。对于硬件结构工程师来说，这类标准化的被动元件三维模型，能大幅减少布局阶段的反复核对物料尺寸的工作量，直接导入装配文件就能完成干涉检查，提前规避生产阶段才发现的元件碰壳、引脚对位偏差等问题。
