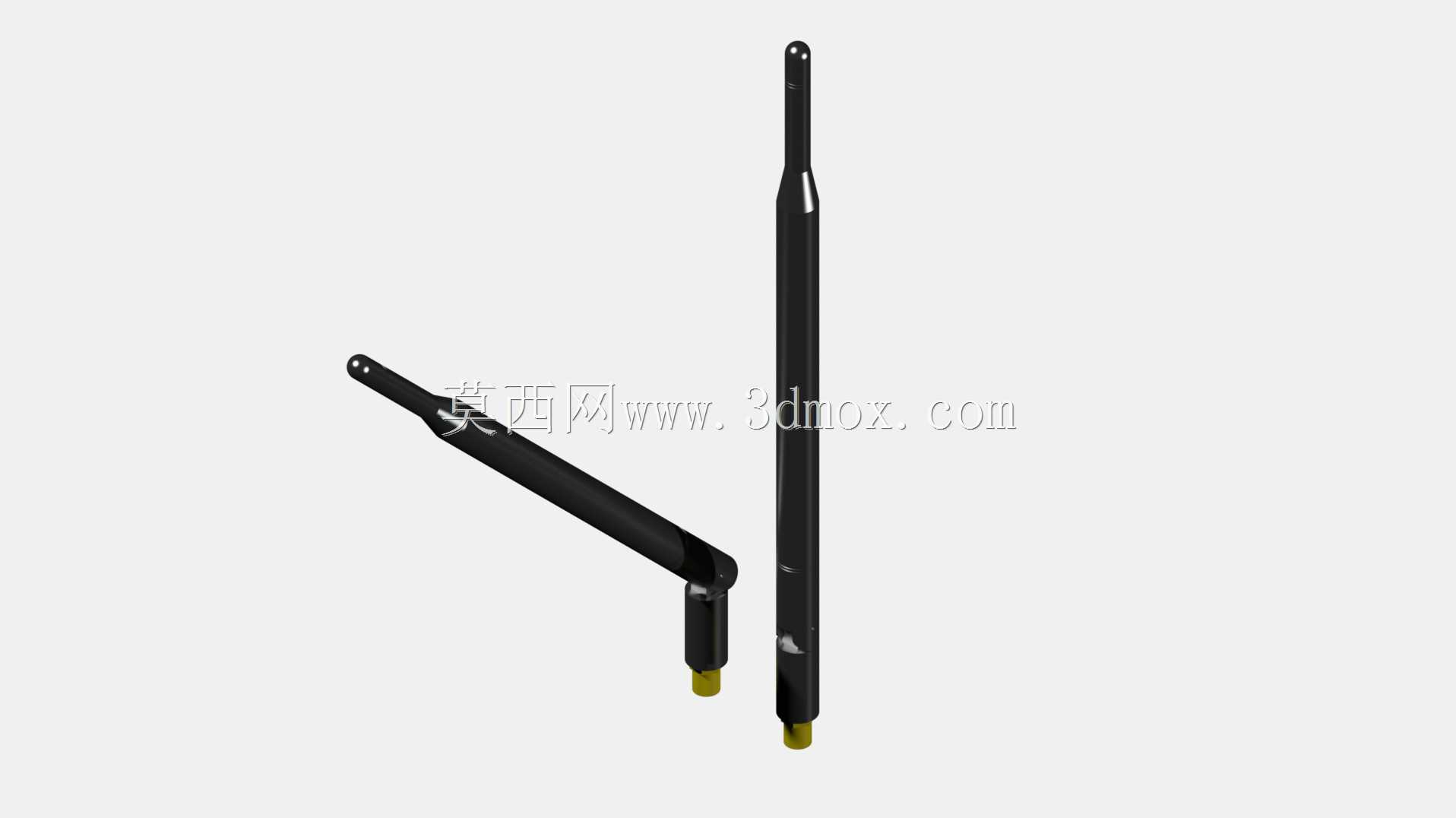

可弯折外置胶棒全向通信天线结构

这类外置胶棒天线是短距离无线通信场景里最常见的信号收发部件，日常能在家用路由器、工业无线采集终端、物联网网关、远程测控设备上看到它的身影，核心作用是完成射频信号与空间电磁波的转换，保障设备间的无线数据链路稳定。从结构设计来看，这款天线采用两段式铰接结构，根部的铰接关节支持大角度弯折调整，安装后可以根据设备摆放位置、周边遮挡情况灵活调整天线朝向，避开金属遮挡物，优化信号辐射方向，相比固定直立式天线，在复杂安装环境下的信号适配性更强。天线主体的长杆部分采用细长圆柱造型，外覆黑色绝缘防护胶套，既可以保护内部的辐射振子与馈电结构，也能起到绝缘防磕碰的作用，杆身顶端做了圆滑收头处理，避免安装调试时剐蹭操作人员或周边线缆。根部的连接端采用标准射频接头设计，接头外圈做了防滑滚花处理，方便徒手拧接安装，接头下方的金色接触段为信号传输的核心接触面，加工时需要保证端面平整度与接触同轴度，避免信号反射造成的传输损耗。从安装边界来看，天线直立状态下整体长度适配多数桌面式、导轨式安装的通信设备，不会因为过长导致设备摆放时重心偏移，也不会因为过短导致信号辐射范围不足；弯折状态下最小回转半径可以适配设备侧面、顶面的狭小安装空间，即使是多天线并排布置的MIMO设备，也能通过调整各天线的弯折角度，减少天线之间的信号耦合干扰。设计时内部振子采用全向辐射结构，水平方向信号覆盖均匀，不需要精准对准对端设备就能建立稳定连接，非常适合点位分散、对端位置不固定的无线通信场景。胶套材质选用耐候性工程塑料，能够适应常规室内外的温湿度变化，长期使用不会出现胶套开裂、褪色的问题，铰接关节的阻尼力度经过调校，调整角度后可以保持姿态固定，不会因为设备振动、轻微触碰就出现角度偏移，保障信号覆盖方向的稳定性。
