带压力表与传感器的工业仪表内阁结构设计

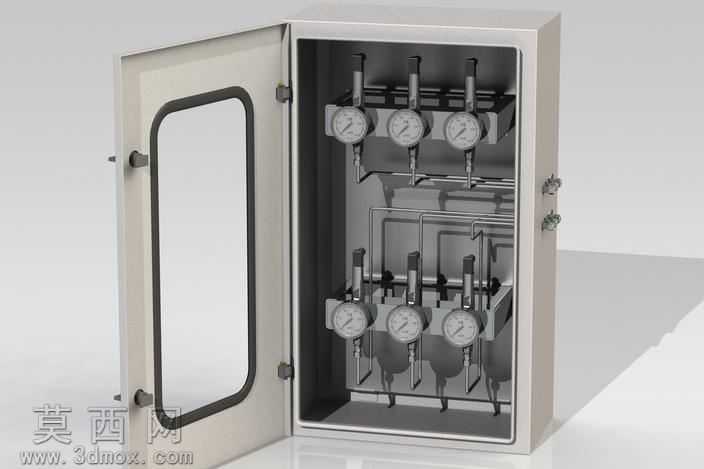

本作品通过三维建模软件完成整套工业仪表内阁的全参数化设计，建模初期先梳理柜体功能需求，确定整体采用壁挂式单开门柜体结构，先绘制柜体外壳的基础草图，通过拉伸、抽壳特征完成主体钣金柜体的建模，对门板边缘做折弯收边处理，预留密封胶条的安装槽位，同时在门板上开设观察窗开孔，嵌入透明视窗结构，视窗周边做压边固定结构设计，保证柜体的密封防护性能。建模过程中对内部安装支架做分层设计，上下两层支架分别固定三组压力表与配套的传感组件，每一组仪表对应独立的管路接口，通过3D草图绘制内部管路的走线路径，再通过扫掠特征完成金属管路的建模，对管路的转弯处做圆角过渡处理，避免管路应力集中，同时在管路与仪表、传感器的衔接位置做接头结构的细化建模，还原螺纹连接、卡套固定的细节结构。材质渲染阶段，为柜体外壳赋予哑光冷轧钢板材质，调整表面粗糙度参数模拟工业钣金的喷涂质感，为压力表表盘赋予玻璃与印刷刻度的复合材质，还原表盘的通透反光效果，为金属管路赋予拉丝不锈钢材质，为密封胶条赋予黑色橡胶材质，通过场景布光突出柜体内部结构的层次感，渲染时调整阴影参数让内部组件的结构关系更清晰。设计过程中重点考量内部组件的安装维护便利性，上下层仪表的间距预留足够的操作空间，管路走向整齐排布避免交叉干涉，门板的铰链与锁扣结构做了运动仿真验证，确认开门角度不会与周边安装部件产生碰撞，整体结构兼顾防护性能与内部仪表的观测、检修需求，可直接用于工业气路、液压回路的检测柜体方案参考，建模过程中所有特征均保留参数化历史记录，可根据实际使用的仪表尺寸、管路规格快速调整柜体尺寸与内部布局，适配不同的检测点位数量需求。
