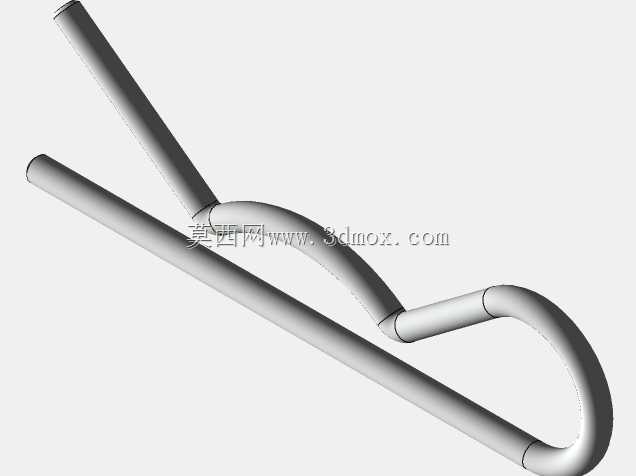

符合ISO7072标准的镀锌U形弹性夹结构

　　在各类需要快速装拆、销轴防脱的机械连接场景中，这类U形弹性夹是应用频次极高的小型紧固件，尤其在农用机械、园林工具、轻型输送设备、自行车及小型机电产品的铰接点位，它承担着锁定销轴、防止连接件轴向窜动脱出的核心作用，相比传统的开口销、卡簧，它的装拆效率更高，不需要额外的卡簧钳等专用工具，徒手或者借助简单的尖嘴钳就能完成拆装，非常适合需要频繁维护、现场快速检修的作业场景。

　　从功能特性上看，这款U形夹采用SAE1070弹簧钢作为基材，表面做镀锌钝化处理，1070钢属于高碳弹簧钢，经过淬火加中温回火处理后能获得足够的弹性极限和屈服强度，在反复插拔使用的过程中不容易出现塑性变形，能长期保持对销轴的卡紧力；镀锌层则可以应对常规户外、非强腐蚀工况下的防锈需求，避免长期使用后锈蚀导致拆装困难、夹体断裂失效的问题。夹体的结构设计完全遵循ISO7072标准的尺寸规范，整体采用等直径弹簧钢丝弯折成型，没有额外的切削加工工序，材料利用率接近百分之百，适合大批量冷镦、弯折自动化生产，制造成本低，一致性好。

　　设计思路上，这款U形夹没有采用对称的双直腿结构，而是将其中一个支腿做了加长斜向延伸，这个结构细节是实际使用中的关键优化：短直腿段用于插入销轴端部的径向销孔，斜向延伸的长腿段则自然贴合在销轴的外圆柱面上，安装到位后长腿的弹性预紧力会把夹体整体压向销轴表面，即使设备运行过程中存在持续振动，夹体也不会因为振动从销孔中松脱退出；同时弯折的U形圆弧过渡段做了精准的曲率控制，圆弧内径和适配销轴的外径形成合理的间隙配合，安装时圆弧段可以顺着销轴表面滑入，不会出现卡滞、刮擦销轴表面的问题，末端的圆弧收头也做了圆滑处理，没有尖锐的剪切毛边，避免安装时划伤操作人员的手部。

　　从安装边界和尺寸适配来看，这类U形夹的适配销轴直径有明确的对应区间，销孔的直径需要和夹体钢丝直径保持小间隙配合，通常间隙控制在0.1-0.2mm之间，既保证插装顺畅，又不会因为间隙过大导致夹体晃动；安装时需要注意，销轴穿出被连接件后的伸出长度要满足夹体的安装空间要求，斜向长腿的延伸方向要避开周边的其他结构件，避免设备运行过程中长腿和相邻零件发生剐蹭，导致夹体被意外刮脱。在实际选型应用中，需要根据被连接部件的振动幅值、冲击载荷大小选择对应线径的夹体，重载冲击工况下可以选择更粗线径的规格，轻载手动工具场景则可以选择细线径的规格，保证卡紧力足够的同时，降低装拆需要的操作力。

　　在三维建模过程中，这类零件的建模重点在于弯折路径的曲率连续性，所有弯折位置都要保留符合冷弯工艺要求的圆角，不能出现直角弯折的结构，否则实际生产时弯折位置会出现应力集中，使用过程中容易在弯折处断裂；同时钢丝的实体扫描要保证截面直径的一致性，不能出现扫描变形的问题，镀锌表面的材质渲染要体现出金属镀锌层的亚光质感，方便在装配体中直观区分不同的紧固件。在做整机装配校核时，要重点检查夹体安装后的运动包络空间，确认夹体在整个机构运动行程中不会和周边零件发生干涉，尤其是做机构运动仿真时，要给夹体预留足够的变形空间，避免仿真时出现错误的干涉报警。
