GENROD9000系列工业防护柜体结构

　　在工业配电、现场控制回路搭建的场景里，这类壁挂式防护柜体是零散电控元件集成安装的核心载体，常被用在车间墙面、设备侧方立柱、户外配套设备旁的安装点位，用来承载断路器、端子排、小型PLC模块、信号隔离器这类低压电控元件，把零散的接线回路、控制元件全部封闭在柜体内部，既避免车间内的金属切削碎屑、焊接飞溅、粉尘水汽直接接触带电部件，也能防止无关人员误触带电回路引发安全事故。

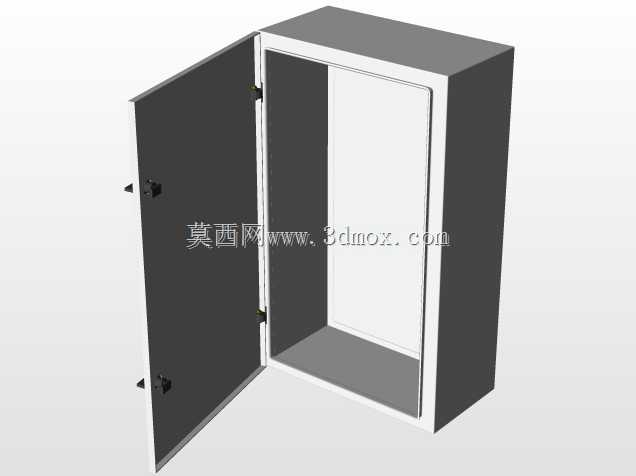

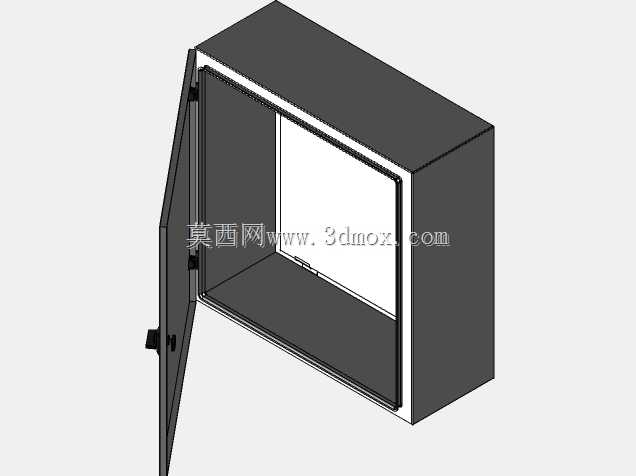

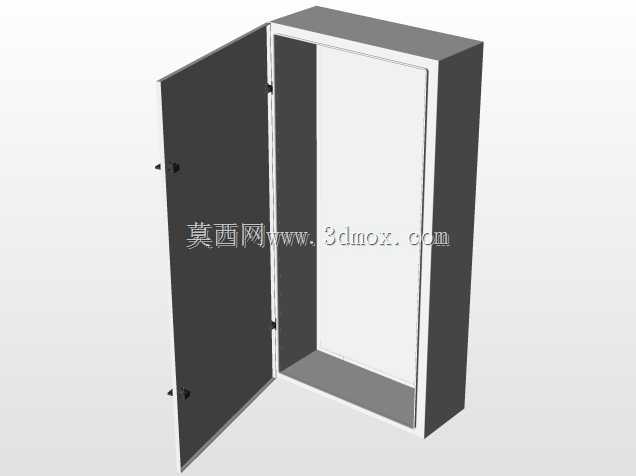

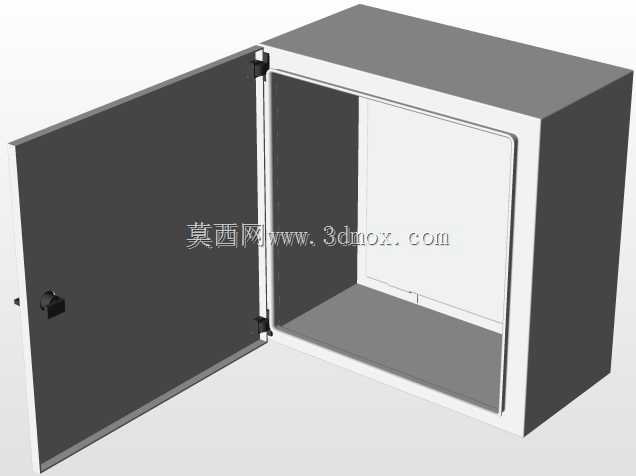

　　从实际使用的功能特性来看，这款柜体采用单开门侧开结构，门体与柜体主体的配合边做了折边压合结构，关闭状态下折边会嵌入柜体边框的预留槽内，配合槽内预装的发泡密封胶条，能达到常规工业场景要求的IP54左右防护等级，应对普通车间的粉尘飞溅、日常清洁的淋水完全足够。门体上配置的三处锁扣采用快拆式搭扣结构，不需要额外工具就能完成门体的开启与锁闭，日常检修元件、排查线路故障的时候操作效率更高，搭扣本身采用冷轧钢冲压成型，表面做了镀锌钝化处理，长期在潮湿车间环境下使用也不容易出现锈死无法开启的问题。柜体的背部预留了四个壁挂安装孔位，孔位做了沉台设计，安装时膨胀螺栓的头部会完全沉入沉台内，不会突出背板表面影响元件的贴板安装，也不会因为螺栓突出顶坏元件外壳或者磨破导线绝缘层。

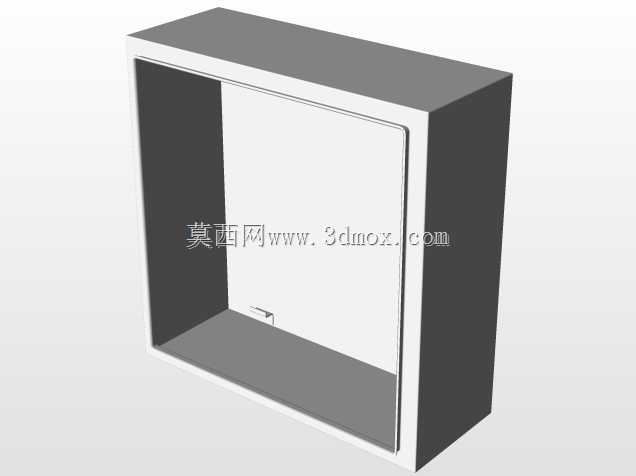

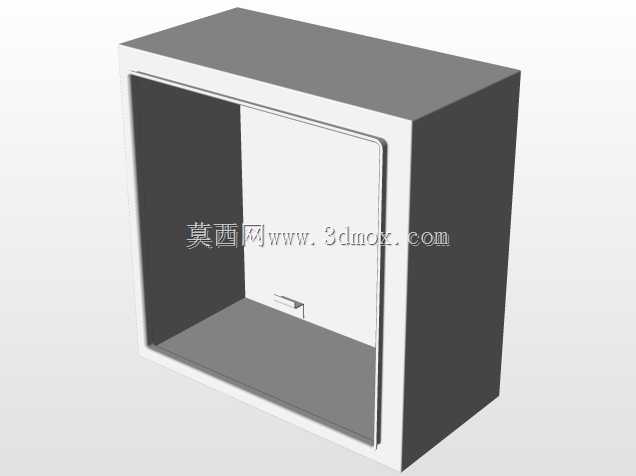

　　从结构设计的思路来看，这款柜体的主体采用1.5mm厚冷轧钢板整体折弯成型，所有拼接位置都采用点焊加密封胶填充的工艺，既保证柜体整体的结构强度，在壁挂安装后不会因为内部元件重量出现柜体变形，也能避免拼接缝隙成为粉尘水汽进入柜体内部的通道。柜体内部的两侧侧板上预留了通用的安装条固定孔位，孔位间距按照标准电气安装模数设置，可以直接适配市面上通用的DIN导轨、安装底板，不需要现场二次打孔加工，采购后就能直接进行元件排布安装。门体的内侧预留了接地螺柱，安装时可以直接用黄绿双色接地线把柜门和柜体主体做等电位连接，避免门体上安装的指示灯、按钮元件因为绝缘破损出现外壳带电的安全隐患。柜体的顶部和底部都预留了敲落孔位，现场布线的时候可以根据进线方向选择敲开对应位置的敲落孔，安装电缆防水接头完成进出线的固定与密封，不需要现场用开孔器二次加工，能大幅缩短现场安装的施工周期。

　　考虑到实际安装的边界条件，这款柜体的整体深度控制在200mm以内，壁挂安装后突出墙面的尺寸不会过大，在车间通道旁、设备侧边这类狭窄安装点位也不会影响人员通行或者设备的正常操作。柜体的门板和主体连接采用暗藏式合页，合页完全隐藏在柜体折边内部，外部没有突出的合页结构，既不会因为外部碰撞导致合页变形损坏，也能让柜体整体外观更整洁，没有突出的勾挂结构，避免人员经过时勾挂衣物或者工具。柜体表面采用静电喷塑处理，塑层厚度控制在60-80μm，附着力达到国标一级要求，在普通工业环境下使用不会轻易出现塑层脱落、生锈的问题，浅灰色的外观也和常规工业车间的设备配色保持一致，不会显得过于突兀。

　　在元件排布的适配性上，柜体内部的净空尺寸经过优化，既可以在背板上整块安装绝缘底板固定大型元件，也可以在两侧安装横向DIN导轨，分层排布小型断路器、端子排等元件，内部预留的走线空间足够容纳常规电控回路的导线排布，不会出现导线挤压、弯折半径过小损伤绝缘层的问题。门体和柜体之间预留了足够的线束活动空间，门体上安装按钮、指示灯的时候，连接导线可以顺着折边位置走线，不会因为门体反复开关拉扯导线导致接线松脱。
