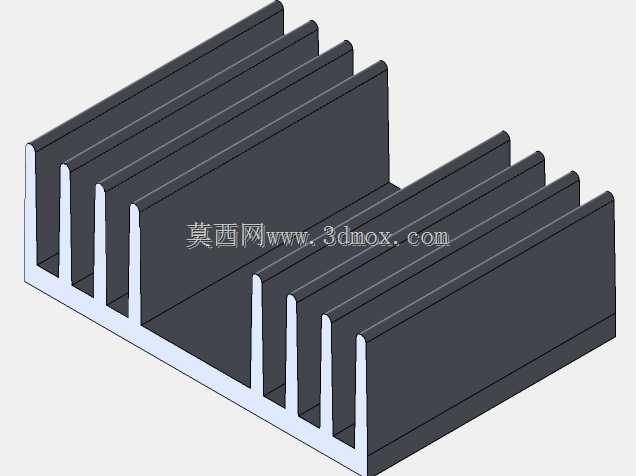

插片式铝制散热结构件三维设计

　　在工业电子、功率器件、小型工控设备的热管理场景中，被动式插片散热器始终是高可靠性散热方案的首选，这类结构无需额外风扇驱动，依靠金属自身的高导热性与翅片形成的对流空间完成热量交换，不存在运动部件损耗，能在粉尘、潮湿、长期免维护的安装环境下稳定工作，适配小功率电源模块、工控主板功率管、LED驱动模组等多种需要持续散热的元器件安装场景。这款插片式散热结构采用一体化挤压成型的铝基材加工思路，底座与翅片为同材质连续结构，不存在拼接界面的热阻损耗，相比粘接、铆接的组装式散热器，热传导路径更顺畅，能更快将器件接触面的热量均匀传导到每一片翅片表面。从结构布局来看，翅片采用等间距平行排布，相邻翅片之间预留了足够的自然对流通道，

　　空气可以在翅片间隙内形成自下而上的自然循环，带走翅片表面蓄积的热量，同时平直的翅片结构也便于后期清理表面积尘，适合在工业控制柜、户外小型通讯终端这类维护周期较长的设备内使用。设计过程中重点考量了安装接触面的平面度要求，底座的安装面预留了足够的加工余量，实际生产中可以通过铣削加工保证接触面的平面公差，让功率器件与散热底座之间实现紧密贴合，减少接触热阻，底座上也预留了标准的安装孔位空间，适配常用的TO系列封装功率器件、模块封装的电源器件的安装尺寸，不需要额外定制转接支架就能完成装配。尺寸边界上，底座的宽度与长度适配常规单管或小功率模块的安装面尺寸，整体高度控制在紧凑空间适配范围内，不会因为散热结构过高占用设备内部的走线空间，

　　翅片的厚度经过热仿真优化，既保证了热量从底座到翅片顶端的传导效率，也避免了翅片过薄导致的结构刚性不足问题，在运输、安装过程中不容易出现翅片弯折变形的情况。中心核的厚度设计兼顾了热扩散能力与结构强度，足够厚度的底座核心可以快速将单个发热器件的热量向整个底座平面扩散，避免热量集中在器件正上方的小区域，让所有翅片都能参与到散热过程中，提升整体散热效率。翅片间的底座间距经过对流仿真验证，在自然对流条件下，这个间距既能保证足够的翅片散热总面积，也不会因为间隙过小导致空气流动阻力增大，出现热量闷在翅片间隙内无法散出的问题。热性能参数匹配常规小功率发热器件的散热需求，在常规室温环境下，能将持续发热的功率器件结温控制在元器件允许的工作温度范围内，

　　保证器件长期工作的稳定性与使用寿命。这类散热结构的材质选用常用的6系铝合金，既具备良好的导热性能，也有足够的结构强度，同时材料成本可控，适合批量加工生产，表面可以根据使用需求做阳极氧化处理，在提升表面辐射散热能力的同时，也能提升铝材的防腐蚀能力，适配户外或潮湿环境的使用需求。在实际选型应用中，这类散热器可以根据发热器件的功率大小、安装空间的限制，灵活调整整体长度、翅片数量与高度，不需要重新开模就能适配不同的散热需求，对于小批量设备研发、非标设备改造的场景非常友好，结构工程师在做设备内部热设计时，可以直接基于这个基础结构调整尺寸参数，快速完成散热方案的匹配，缩短研发周期。结构建模过程中，所有的倒角、拔模角度都符合铝挤压工艺的生产要求，不存在无法加工的锐角或倒扣结构，导出的加工图纸可以直接交付型材厂开模生产，不需要二次调整结构工艺性，底座上的安装孔位也预留了足够的攻丝厚度，可以直接加工标准螺纹用于器件固定，不需要额外压铆螺母，简化了后续的装配工序。
