拉杆式方形流体通断控制阀结构设计

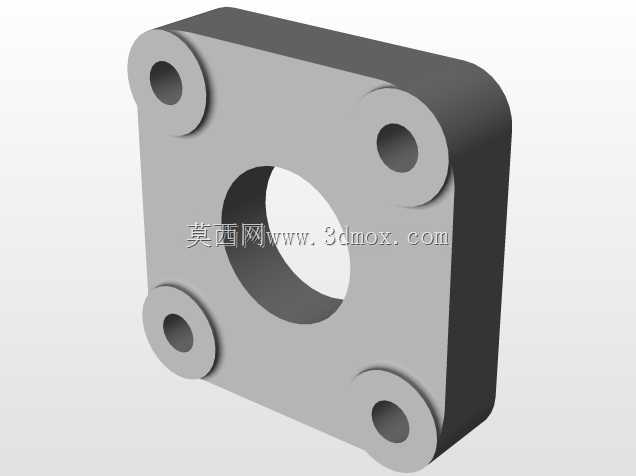

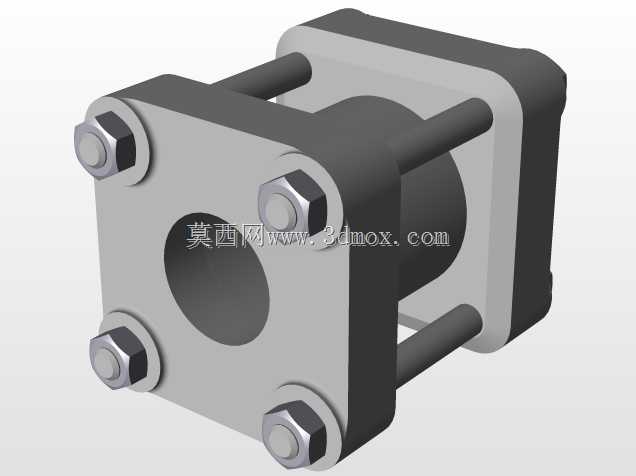

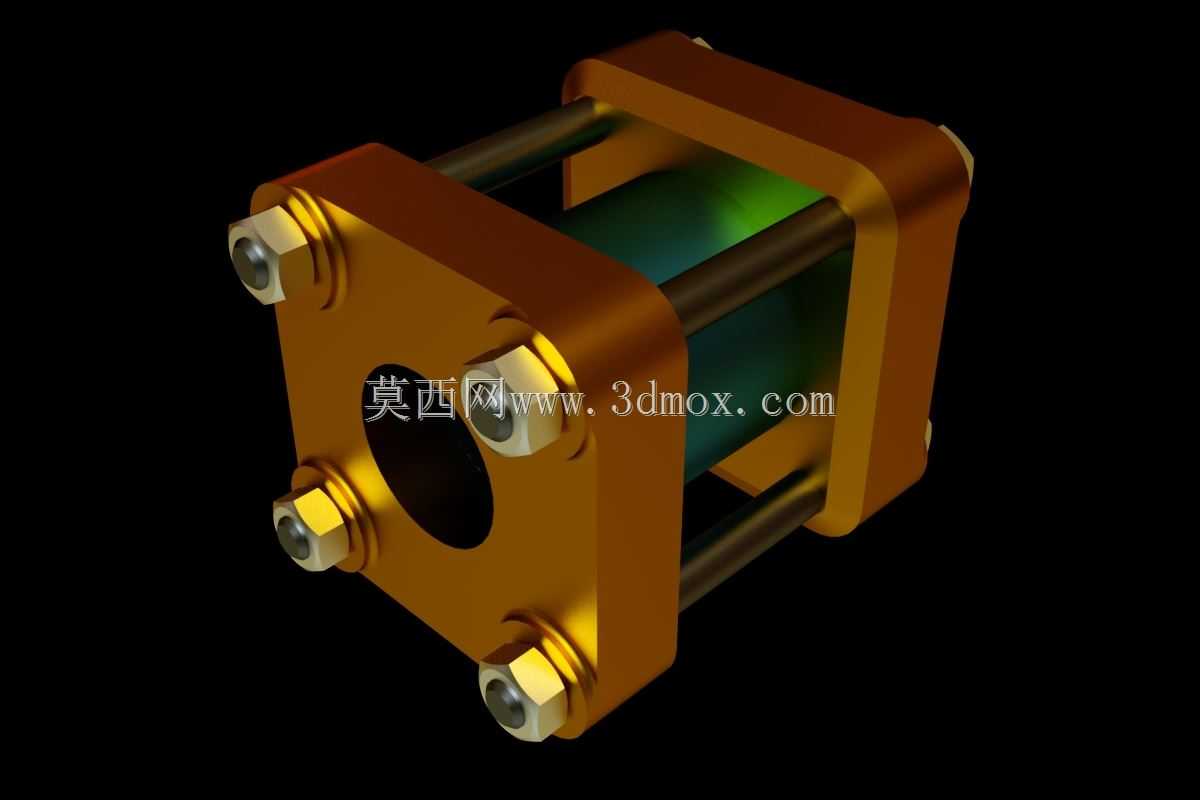

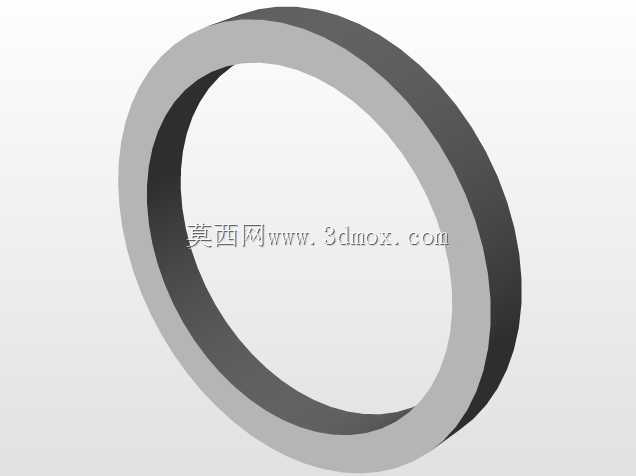

这款方形拉杆式流体控制阀，主要应用在中小通径的工业流体管路系统中，常见于实验室流体测试台、小型液压动力单元、化工试剂输送支路这类对安装空间有方正边界要求的场景，区别于常规圆形法兰阀的圆形安装轮廓，它的方形阀体结构可以直接贴装在设备的方形安装面板上，不需要额外做转接法兰来适配方形安装位，能有效压缩管路排布的占用空间。从结构设计逻辑来看，阀体采用前后两块方形端盖搭配四根周向均布拉杆的锁紧形式，端盖与中间透明观察腔体之间靠端面密封圈实现静密封，这种拉杆锁紧结构相比整体铸造阀体，拆装维护时只需要对称松开拉杆端部的六角螺母，就能直接拆分端盖与中间腔体，快速清理腔体内的残留介质、更换老化密封件，不需要动用专用的阀体拆装工具，日常运维效率更高。端面上的三个侧向接口为内螺纹连接形式，中心主通孔为介质主流通通道，三个侧向接口可根据管路需求接压力表、泄压支路或者取样管路，不用在管路上额外开孔加装三通配件，减少了管路的泄漏点。设计过程中需要严格控制四根拉杆的位置度公差，保证端盖锁紧时各方向受力均匀，避免因受力不均导致端盖偏斜、密封圈压缩量不一致出现泄漏问题，端盖的密封槽深度需要根据所选密封圈的线径做匹配设计，保证密封圈的压缩率在15%-25%的合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现介质渗漏。中间的透明腔体采用耐腐透明材质制作，可直接观察腔体内的介质流动状态、是否存在杂质沉积，对于需要监控介质状态的输送场景，能省去额外加装流体视镜的成本。安装边界上，阀体的整体外轮廓为正方向结构，四个角的拉杆螺母外沿为最大外尺寸，安装时需要预留出扳手拧动螺母的操作空间，主流通通道的轴线与端盖平面保持垂直，侧向接口的轴线与主通道轴线垂直相交，安装时可根据管路走向调整阀体的周向安装角度，匹配不同方向的支路接管需求。这类阀门的公称压力适配中低压流体输送场景，拉杆采用高强度碳钢材质做表面防锈处理，端盖采用金属材质做防腐镀层，可适配水、液压油、低腐蚀性化学试剂等多种常见工业介质，在紧凑型流体设备的管路排布中，这种方形结构的阀门相比传统圆形阀门，能更好地贴合设备的方形框架结构，减少管路排布的冗余空间，提升设备内部的空间利用率。
