麦克纳姆轮机器人驱动底盘结构设计

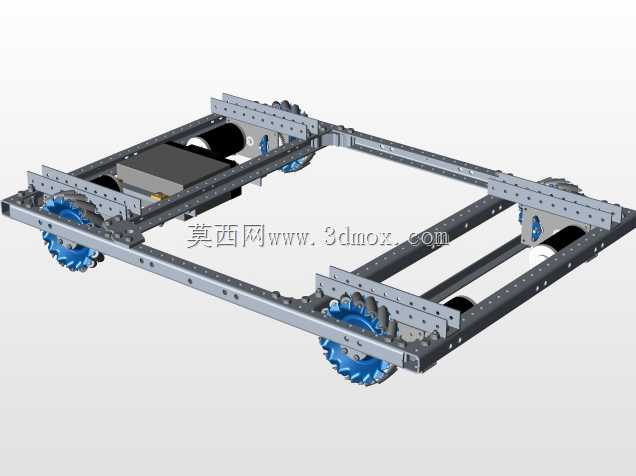

该移动底盘采用模块化铝型材框架搭建，整体为矩形承载结构，四角对称布置麦克纳姆轮行走单元，可实现全向移动功能，适配狭小空间内的转运、巡检、作业搭载需求。框架主体采用标准工业铝型材拼接，型材槽道可兼容各类标准紧固件，无需额外焊接加工即可完成上层搭载设备的安装固定，安装孔位沿型材长度方向均匀排布，可根据搭载设备的尺寸灵活调整固定位置，适配不同重量、不同安装尺寸的功能模块。行走单元采用轮组与驱动电机直连的布置方式，电机安装座与铝型材框架通过螺栓刚性连接，保证动力传输的稳定性，轮组的安装高度可通过安装座上的长圆孔进行微调，确保四个行走轮与地面接触压力均匀，避免出现单轮悬空导致的行走打滑、姿态偏移问题。底盘中部预留大面积中空承载区域，可搭载电池组、控制模块、作业执行机构等组件，框架四周预留的型材槽位可扩展安装传感器支架、防撞条、外围护板等附属结构，无需对主体框架进行二次加工。在实际应用场景中，这类全向移动底盘可用于仓储物流的物料转运、车间内的设备巡检、自动化产线的工件周转，也可作为竞赛机器人、教学实训平台的基础行走载体，全向移动的特性使其能够在狭窄通道、设备密集的区域完成平移、原地旋转、斜向行走等动作，无需预留传统底盘所需的转弯半径，大幅提升空间利用率。设计过程中优先考虑了装配与维护的便捷性，所有连接部位均采用标准紧固件，轮组、驱动单元均可单独拆卸更换，无需拆解整体框架；框架的受力点经过针对性加强，轮组安装位置额外增加了连接角件，避免长期行走震动导致的连接松动，铝型材的截面选型经过承重校核，可满足常规搭载场景下的刚度需求，满载状态下框架形变量控制在允许范围内，保证上层搭载设备的运行精度。底盘的走线可沿铝型材内部槽道布置，配合线槽盖板可实现线路的规整防护，避免行走过程中线路剐蹭、拉扯导致的故障，驱动单元的接线端预留足够的余量，适配减震过程中的小幅位移。
