浮式多钩攀爬作业机械装置结构设计

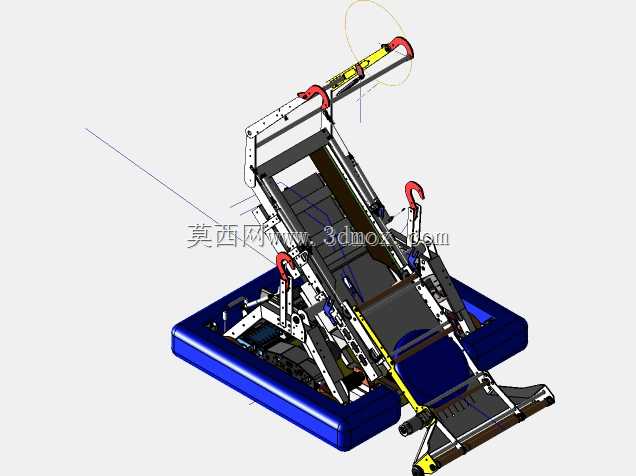

该装置主要面向水上近岸结构检修、临水设施攀爬作业场景，可在浮式基座提供稳定浮力支撑的基础上，搭载作业人员完成倾斜立面、垂直结构面的爬升与驻留作业，替代传统脚手架搭设、临时挂梯作业的高风险模式，尤其适配坝体检修、船舷外侧维护、临水塔架巡检这类无固定落脚平台的作业工况。从结构设计逻辑来看，底部采用封闭箱型浮体基座，基座边缘做圆弧过渡处理，避免靠泊结构面时发生硬碰撞刮损，浮体上表面预留标准安装孔位，可根据作业需求加装工具收纳箱、应急气源接口、临时照明供电模块，基座整体重心控制在浮心以下，即使受水面波浪扰动产生横摇纵摇，也能快速回正保持姿态稳定。上部攀爬主体采用多段铰接式框架结构，每段框架之间采用带阻尼的铰接销轴连接，可根据作业面的倾斜角度自适应调整架体姿态，架体上间隔布置的红色挂钩为承重挂载点，每个挂钩的挂载接触面做滚花防滑处理，挂钩与架体之间采用可转动连接结构，挂接作业时可自动适配结构件的外形轮廓，避免硬接触导致的挂载滑脱。架体的倾斜调整采用气弹簧辅助支撑结构，作业人员无需额外施加较大外力即可完成架体角度调节，调节到位后气弹簧可自动锁止保持姿态，架体表面铺设防滑踏板，踏板表面冲压出凹凸防滑纹路，即使表面沾有水渍、油污也能保证踩踏摩擦力，踏板两侧设置可翻折的防护扶手，扶手翻起后可通过弹簧插销自动锁止，为作业人员提供腰部以上的防护支撑。从安装边界来看，浮体基座的长宽尺寸适配小型作业艇的搭载空间，可整体吊装转运至作业水域，无需现场拆解组装，架体完全收拢后整体高度低于常规道路运输限高，可通过普通货运车辆完成陆地转运。架体展开后最大作业高度可覆盖常规临水结构的中下部检修区间，每个挂载挂钩的承重载荷经过冗余设计，可同时承载两名作业人员及随身工具的重量，架体上预留的传感器安装位可后续加装倾角传感器、载荷传感器，实时监测架体姿态与挂载受力情况，当受力超过阈值时可触发声光预警，提醒作业人员及时调整站位或加固挂载点。整套结构的运动副均做了防水密封处理，铰接销轴位置加装不锈钢防水轴套，长期处于高湿度临水工况下也不会出现锈蚀卡滞，浮体基座采用耐候工程材质，可抵御水体酸碱腐蚀与紫外线老化，无需频繁做防腐维护。
