汽车通风打孔盘式制动刹车盘结构

日常做整车底盘制动系统匹配时，盘式制动件的三维结构精度直接决定后续CAE仿真、工装开模的落地效率，这套制动盘模型完全按照量产装车的实际结构搭建，可直接用于制动系统的装配干涉校验、散热性能仿真前置参考。从实际装车场景来看，这类带通风道与打孔结构的制动盘，目前广泛配套在乘用轿车、城市SUV的前后轮轴位置，部分重载轻卡的前轮制动也会选用同结构产品，核心作用是在车辆制动过程中，通过与制动片的摩擦将车辆动能转化为热能耗散，实现车辆减速、驻车的核心功能，相比传统实心制动盘，通风打孔结构能大幅降低连续制动后的热衰减概率，避免长下坡、频繁制动场景下制动力矩陡降的安全隐患。

建模过程中完全遵循实车安装的边界要求，中心定位孔的直径、螺栓孔的节圆尺寸都严格对应主流乘用车的轮毂安装基准，装配时无需额外调整适配位，制动盘的摩擦面厚度、通风道的筋条排布都参考量产件的成熟方案，摩擦面的打孔位置避开了螺栓安装的应力集中区，既保证散热效率，也不会降低盘面的结构强度，避免制动过程中盘面受剪切力出现开裂风险。

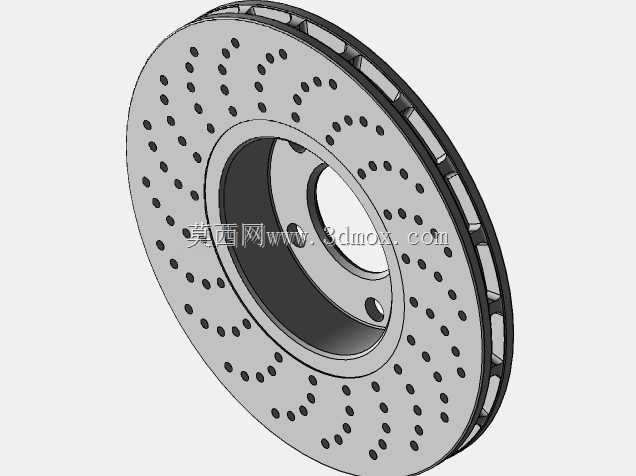

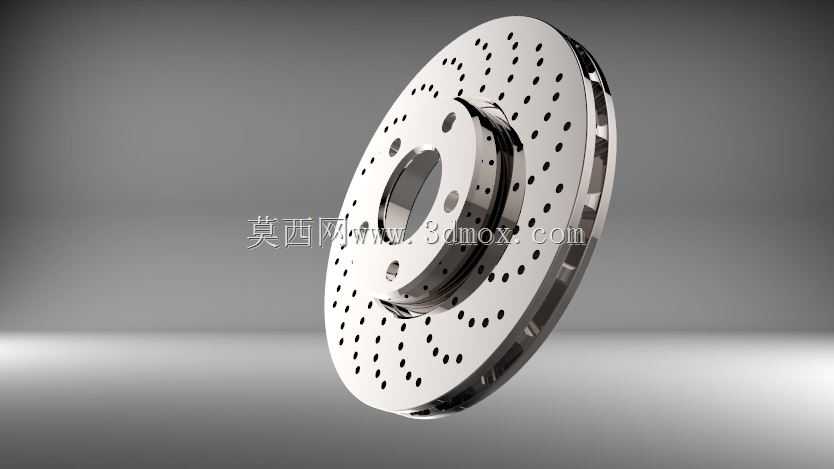

设计思路上没有做多余的异形结构，整体以功能实现为核心：双层盘面中间的放射状通风筋，在车轮转动时可形成主动导风通道，将摩擦产生的热量快速带出，盘面的钻孔一方面可以增加散热面积，另一方面能在雨天行驶时快速破除摩擦面的水膜，避免水滑导致制动滞后，制动盘边缘的倒角、安装面的沉台结构都完全还原量产件细节，做总装校验时可以直接匹配转向节、轮毂轴承、制动卡钳的对应安装位，不会出现装配间隙误判的问题。

从结构尺寸来看，制动盘的摩擦面外径、有效摩擦半径都适配常规16-18寸轮毂的安装空间，安装面的平面度公差预留了仿真分析的基准位，做热结构耦合分析时可以直接提取模型的网格划分基础，不需要额外修复几何破面，通风筋的厚度、打孔的孔径与排布密度都经过实际工况验证，既不会因为打孔过多导致摩擦面积不足，也不会因为通风道过窄导致散热气流不畅，完全符合量产制动件的工程设计逻辑。
