EK扭矩HTC-12硬管压缩接头结构

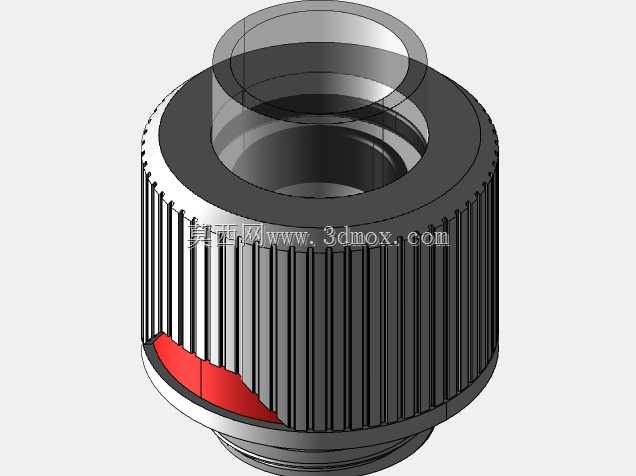

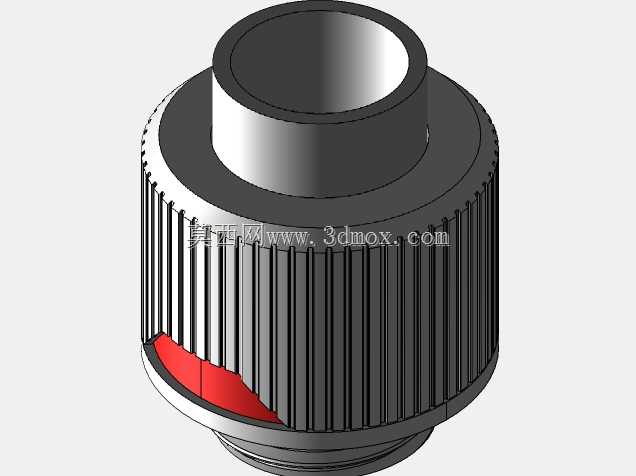

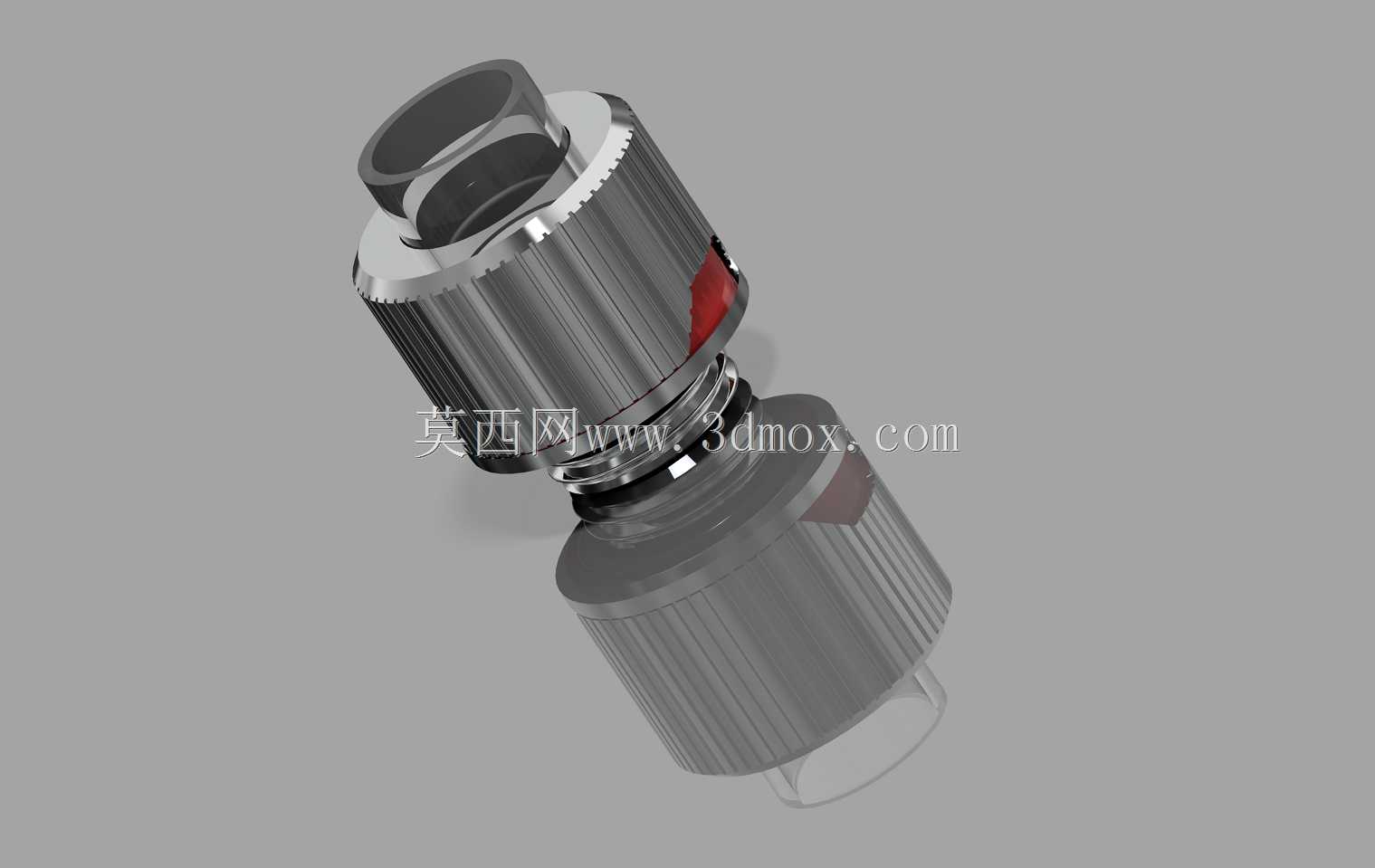

这款硬管压缩接头主要面向分体式水冷散热系统的管路搭建场景，在PC水冷改装、小型工业液冷散热回路、精密电子设备液冷管路中都有广泛应用，核心作用是实现硬管与冷头、冷排、水泵等水冷部件的可靠密封连接，避免回路漏液同时保证管路固定的稳定性。从功能特性来看，该接头适配外径12mm、接口螺纹为G1/4的硬管，常规安装状态下的高度为15mm，紧凑的尺寸设计能够适配机箱内部狭小的布线空间，不会因为接头尺寸过高干涉其他硬件安装。设计过程中优先考虑了硬管安装的便捷性与密封可靠性，接头主体采用滚花防滑外形设计，徒手即可完成拧紧操作，不需要额外借助扳手等工具，避免安装时工具刮擦接头表面影响外观，同时滚花结构也能增大拧动时的摩擦力，保证接头拧紧到位不会松脱。接头内部的压缩密封结构通过锁紧螺母的轴向挤压，让内部密封件均匀包裹住硬管外壁，既能够承受水冷回路常规的工作压力，也不会因为挤压过度导致硬管变形开裂，同时允许安装时对硬管插入深度做小幅调整，方便管路布局时的对位校准。除了主体连接结构外，该接头还配套设计了两个可选附件，其中PETG管侧的ABS嵌件能够在硬管插入时起到导向支撑作用，避免薄壁厚的PETG硬管在锁紧过程中被密封件挤压变形，提升管路连接的长期可靠性；色环附件可以嵌入锁紧螺母的开口位置，方便用户根据管路回路功能做颜色区分标识，比如区分进水回路与出水回路，或者不同散热支路的管路，后期维护时能够快速识别管路走向。建模过程中严格还原了接头的外形细节与安装边界，硬管插入端的定位基准距离接头基准面20mm，安装时只要将硬管插至该位置即可保证密封长度符合要求，不会出现插入过浅导致密封不足、或者插入过深顶到接头内部流道影响通流面积的问题。接头内部流道做了平滑过渡设计，尽可能降低冷却液流经接头时的流阻，减少水泵的工作负载，提升整个水冷回路的散热效率。金属主体的表面做了细腻的纹理处理，既提升了外观质感，也能在长期使用过程中减少指纹残留，保持外观整洁。
