压力铸造倾斜分型面误差解决方案

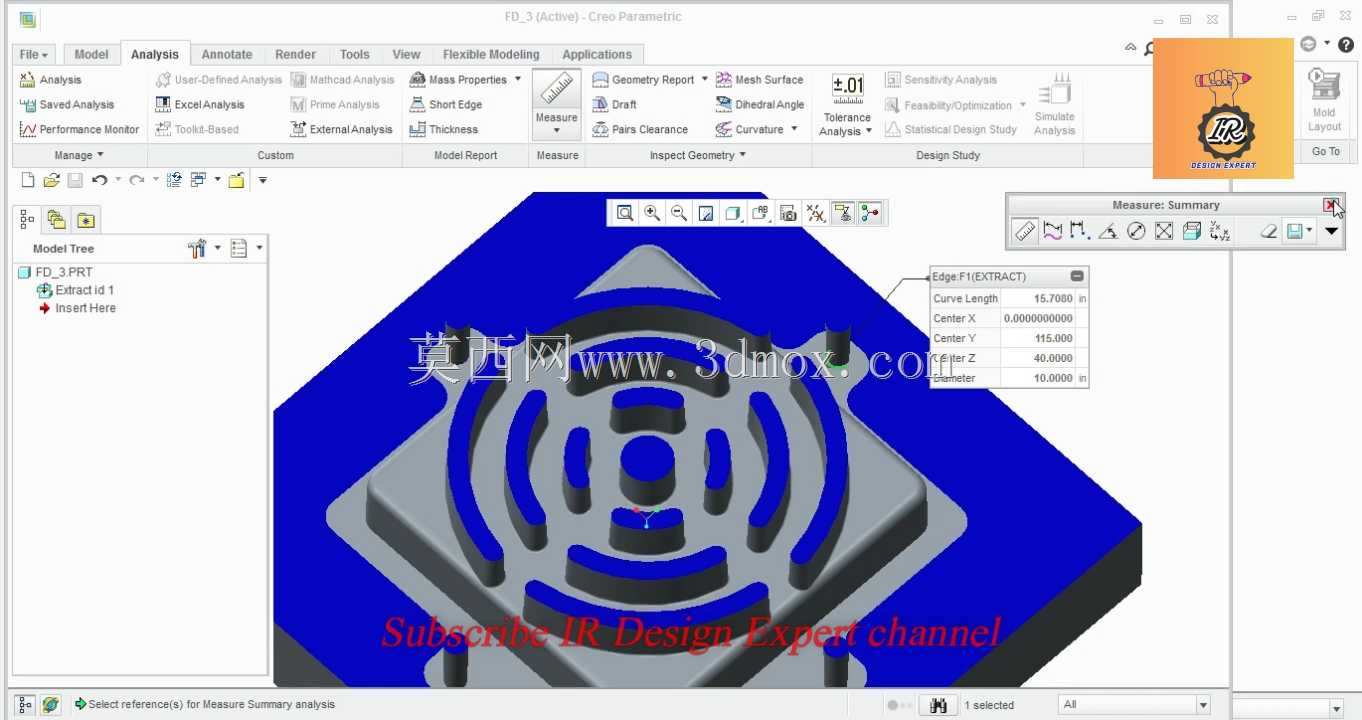

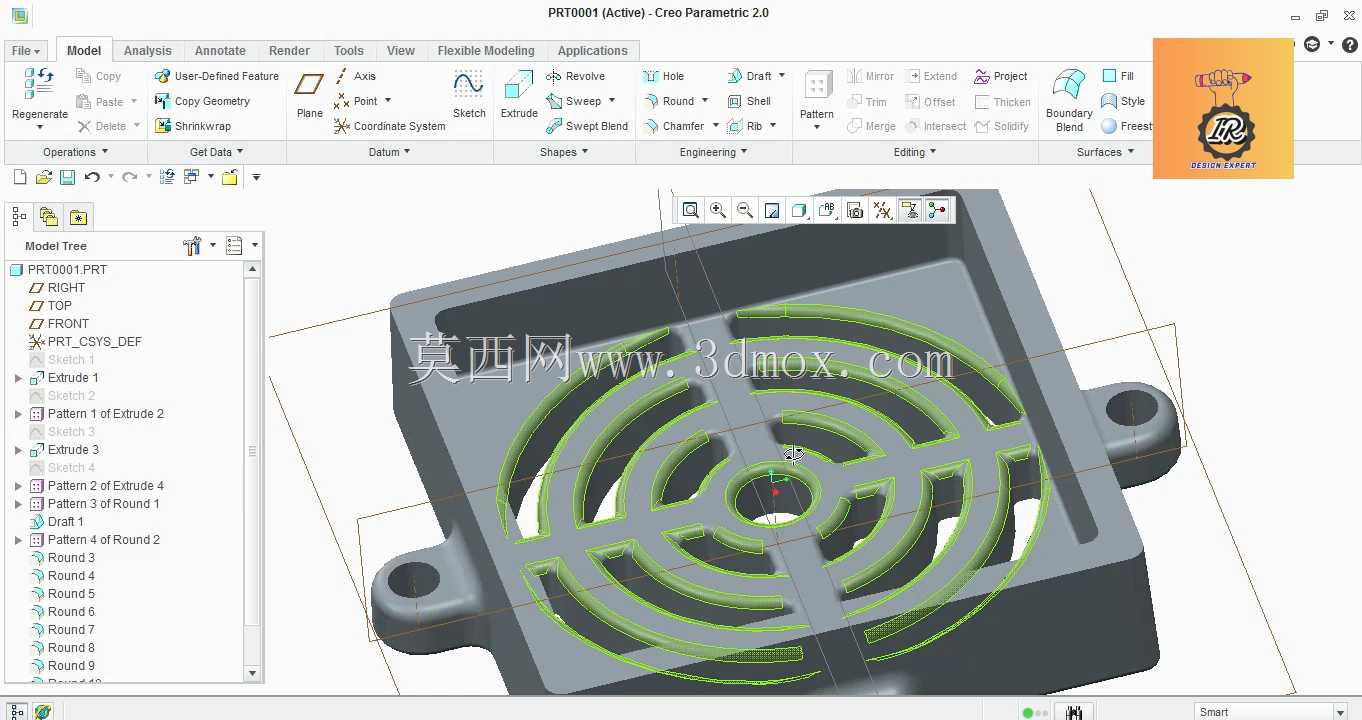

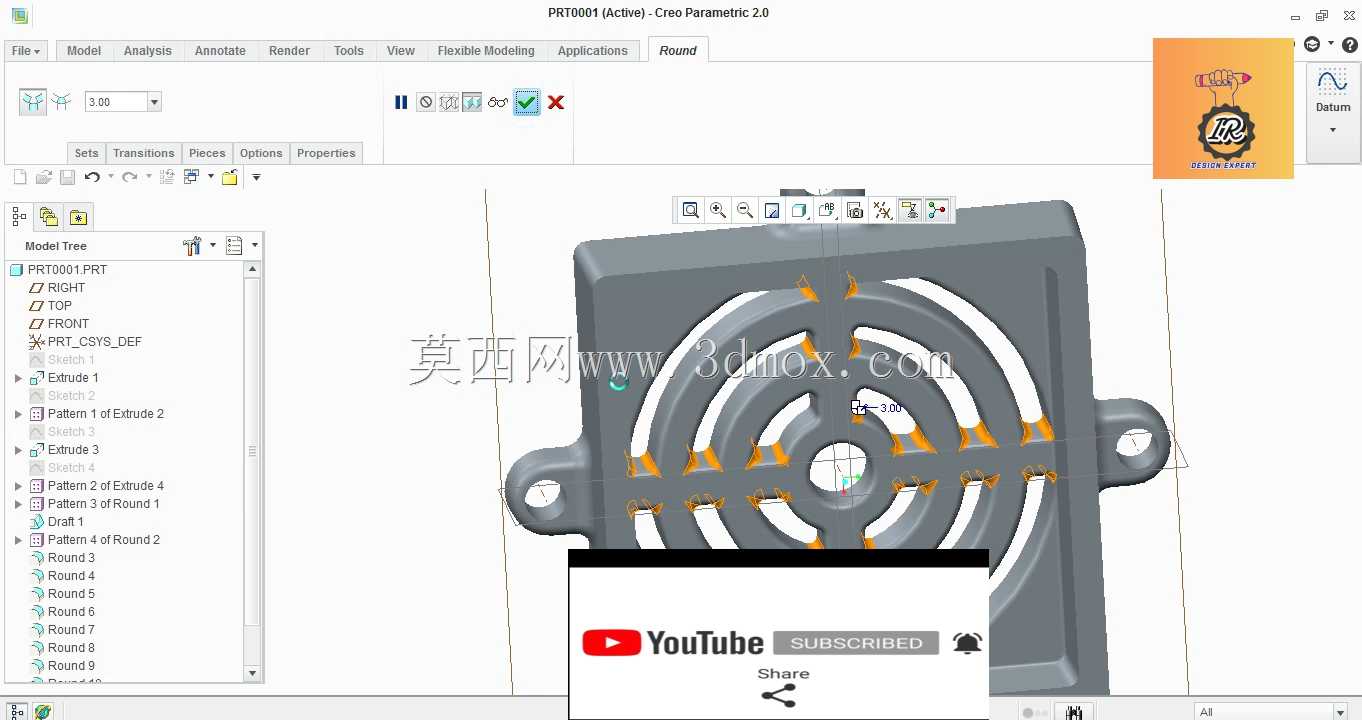

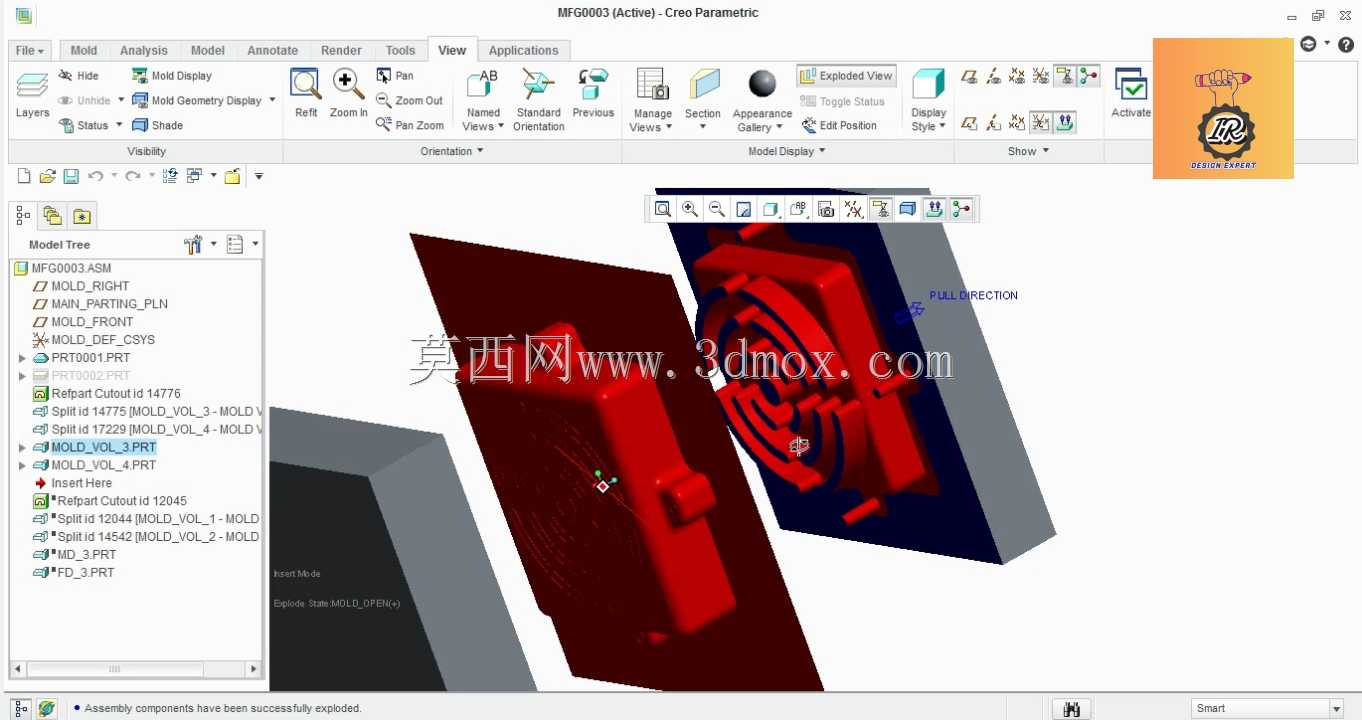

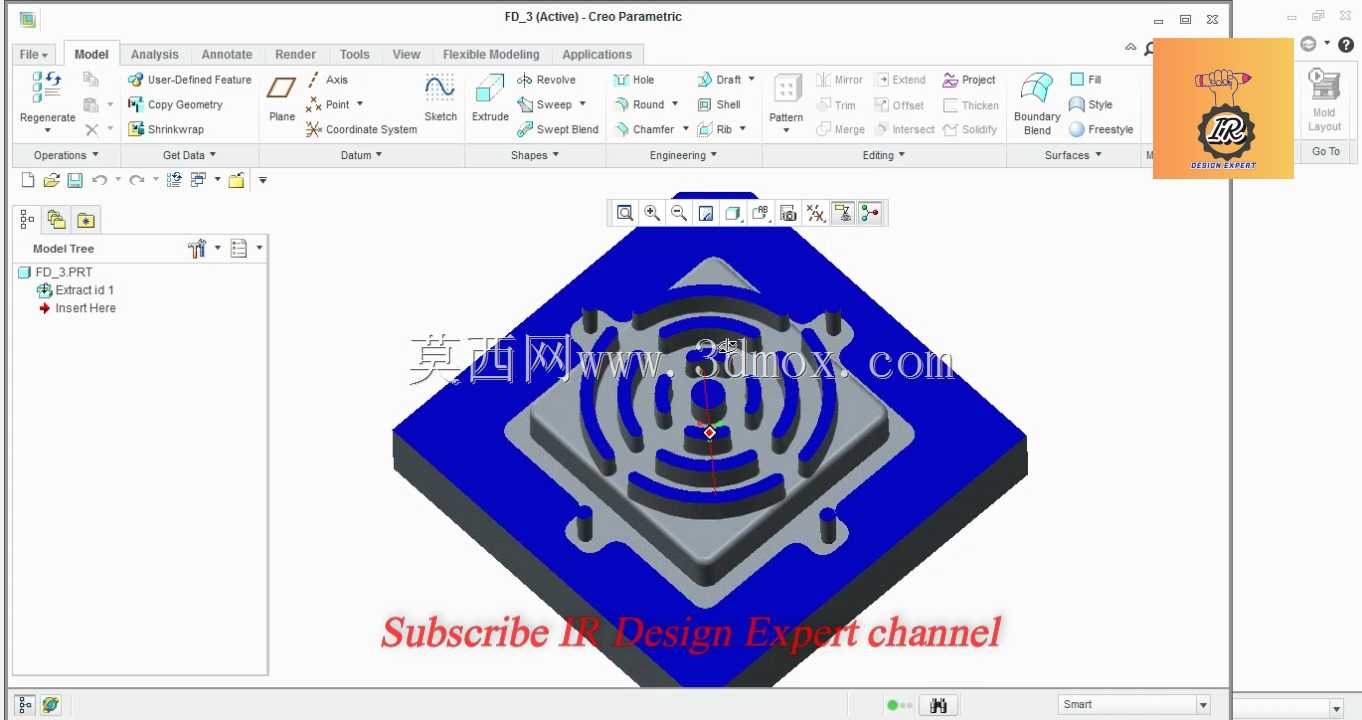

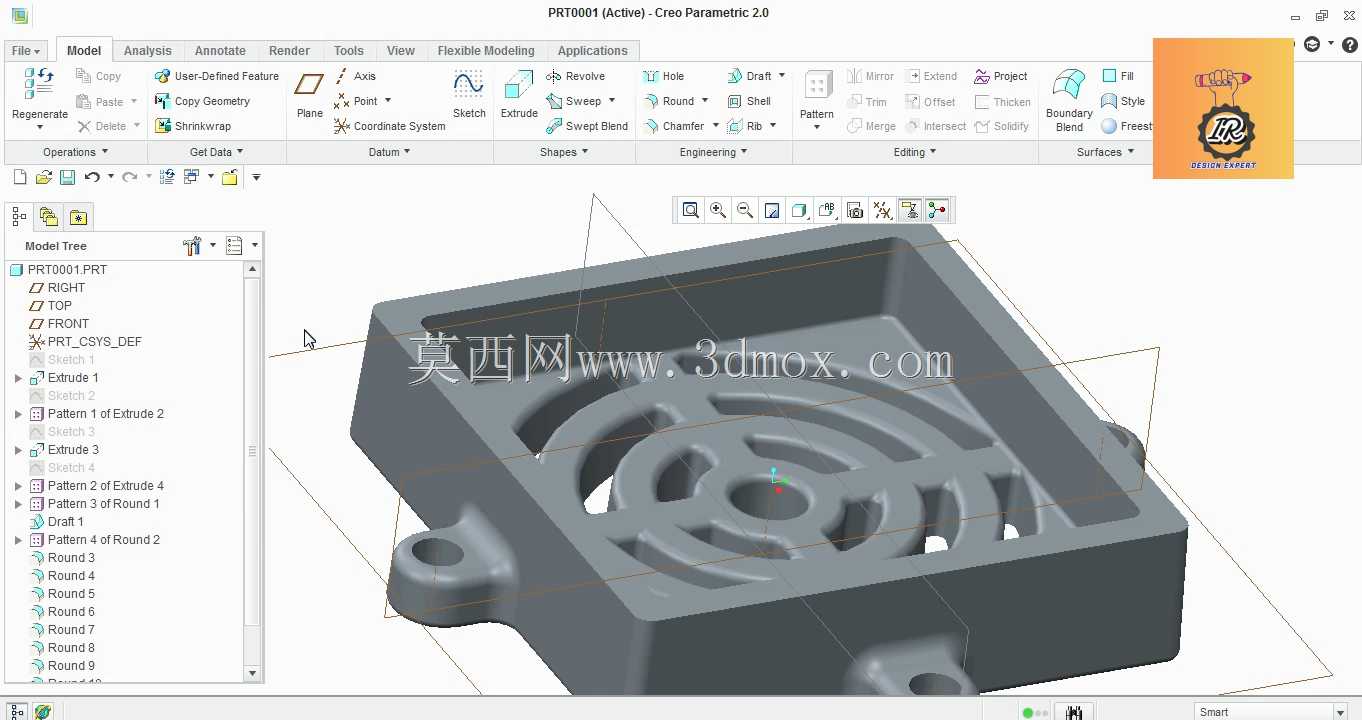

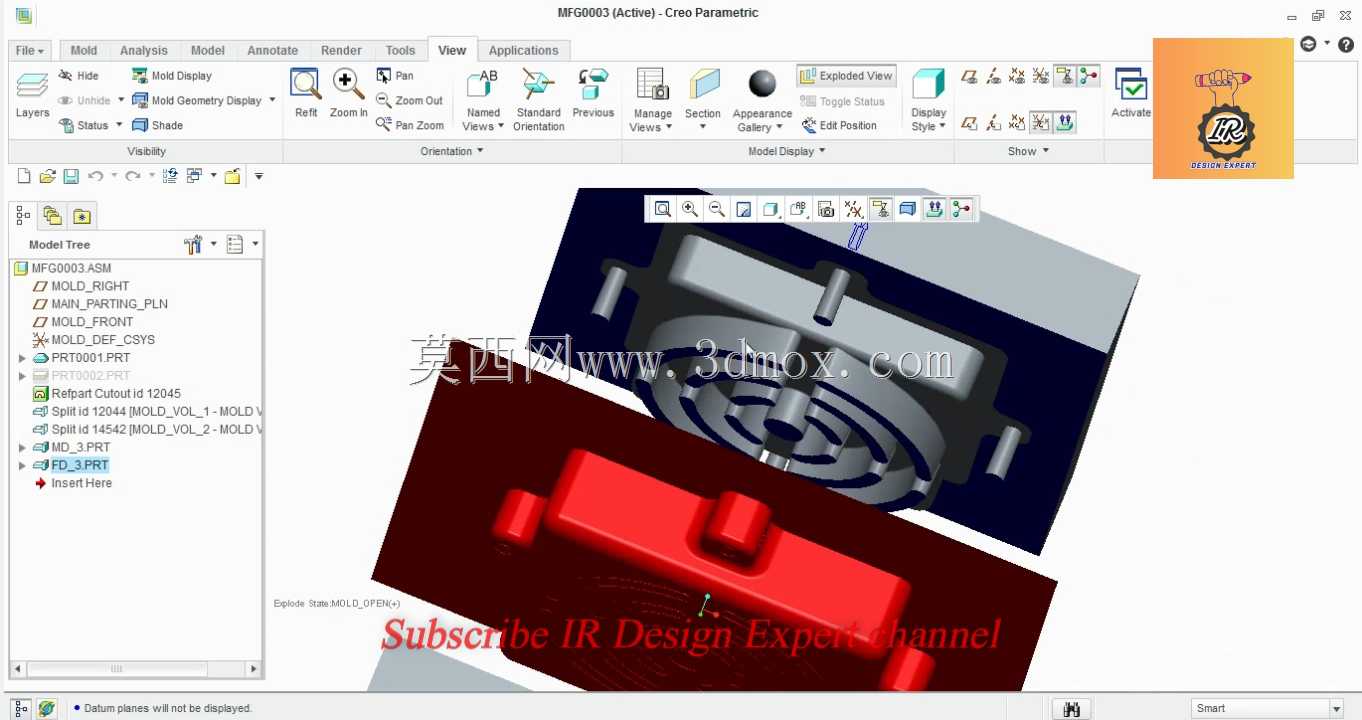

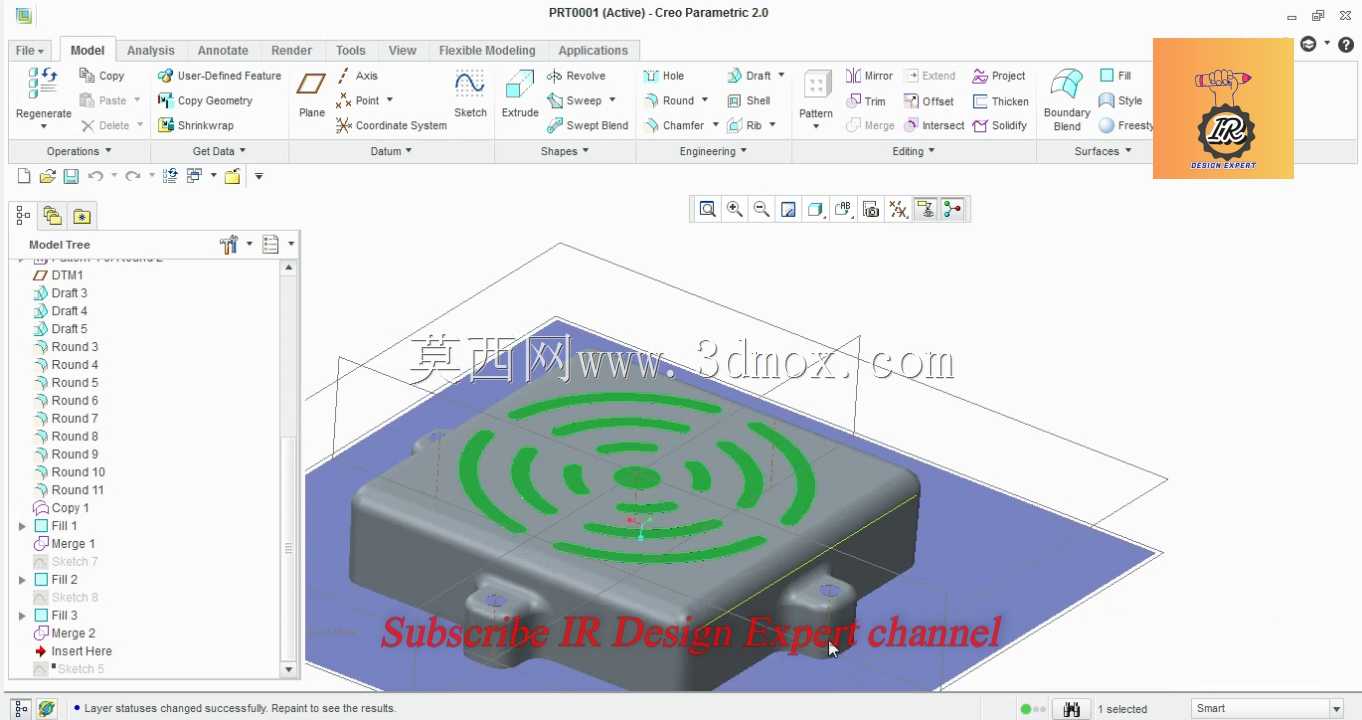

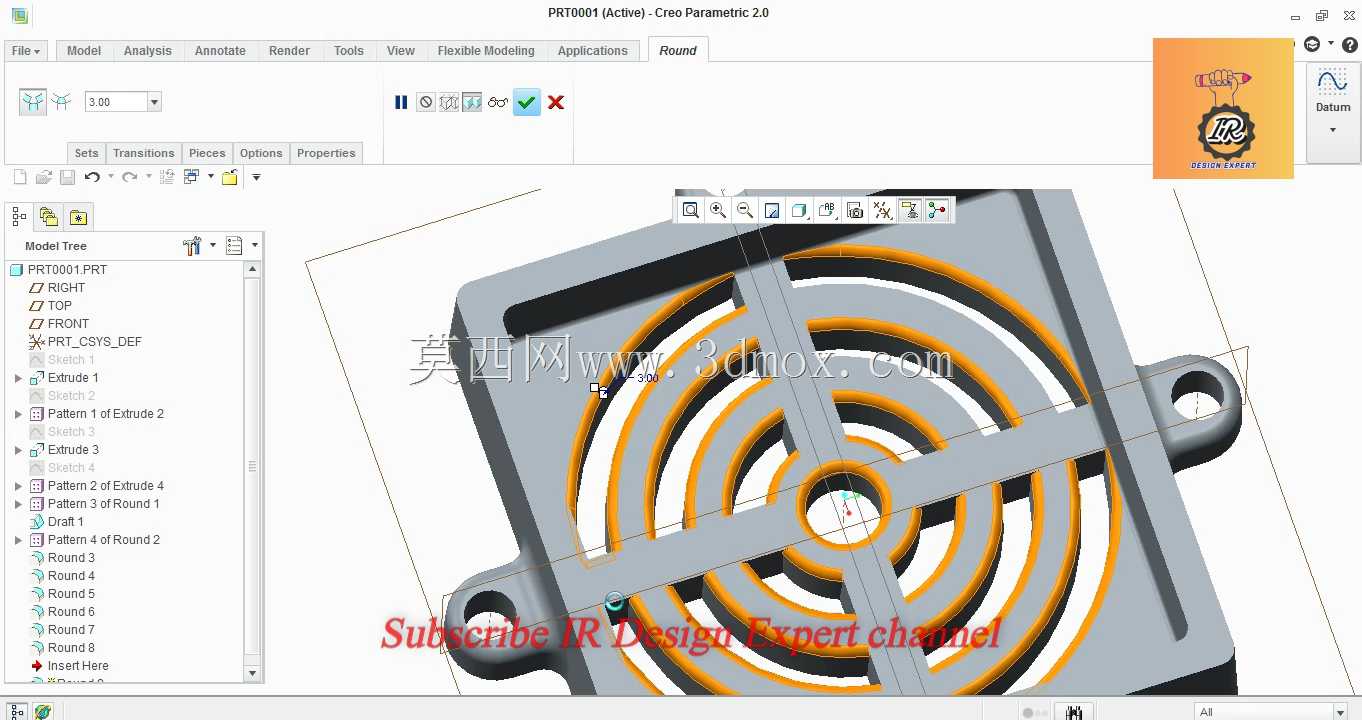

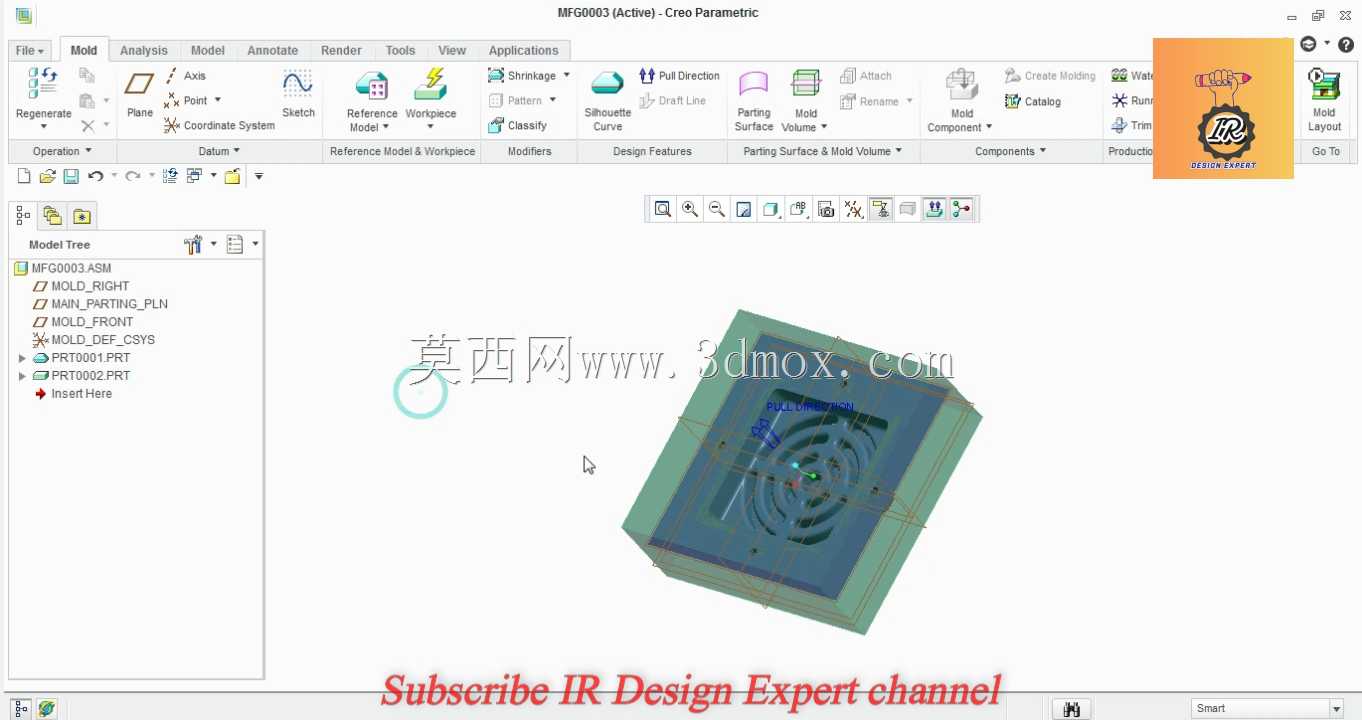

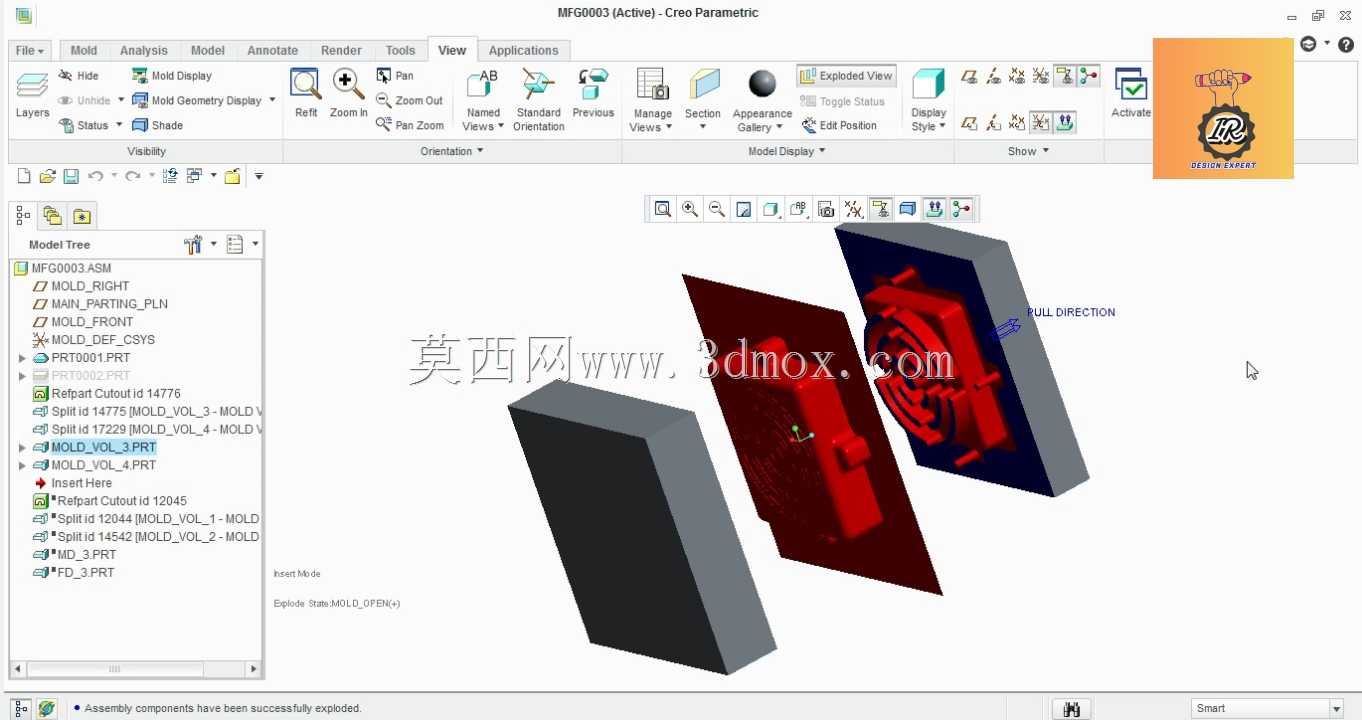

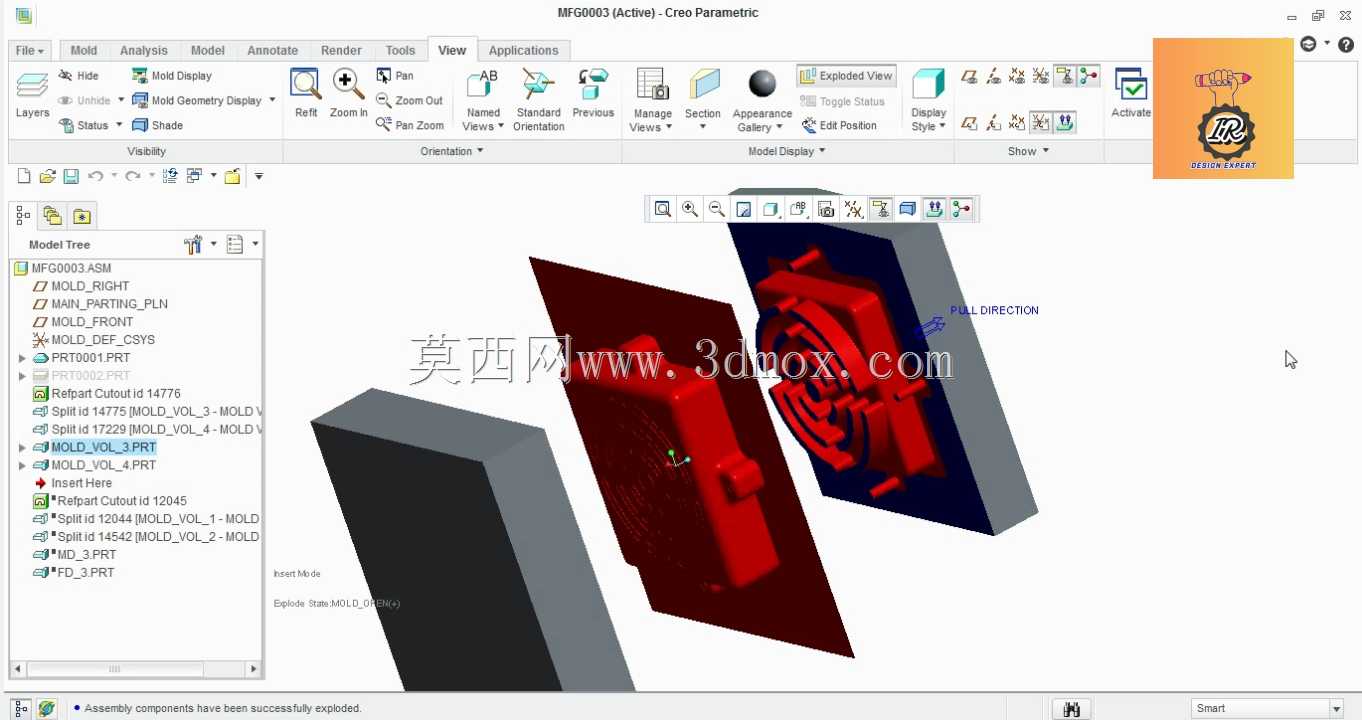

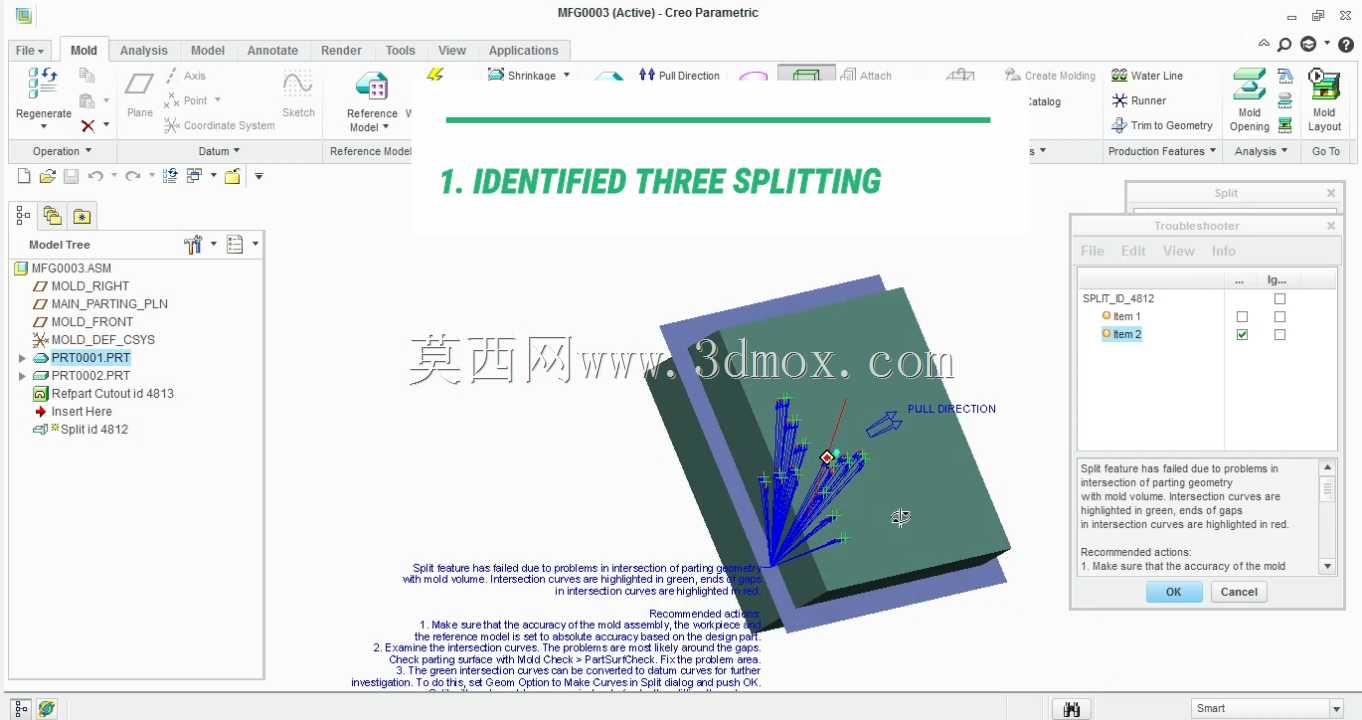

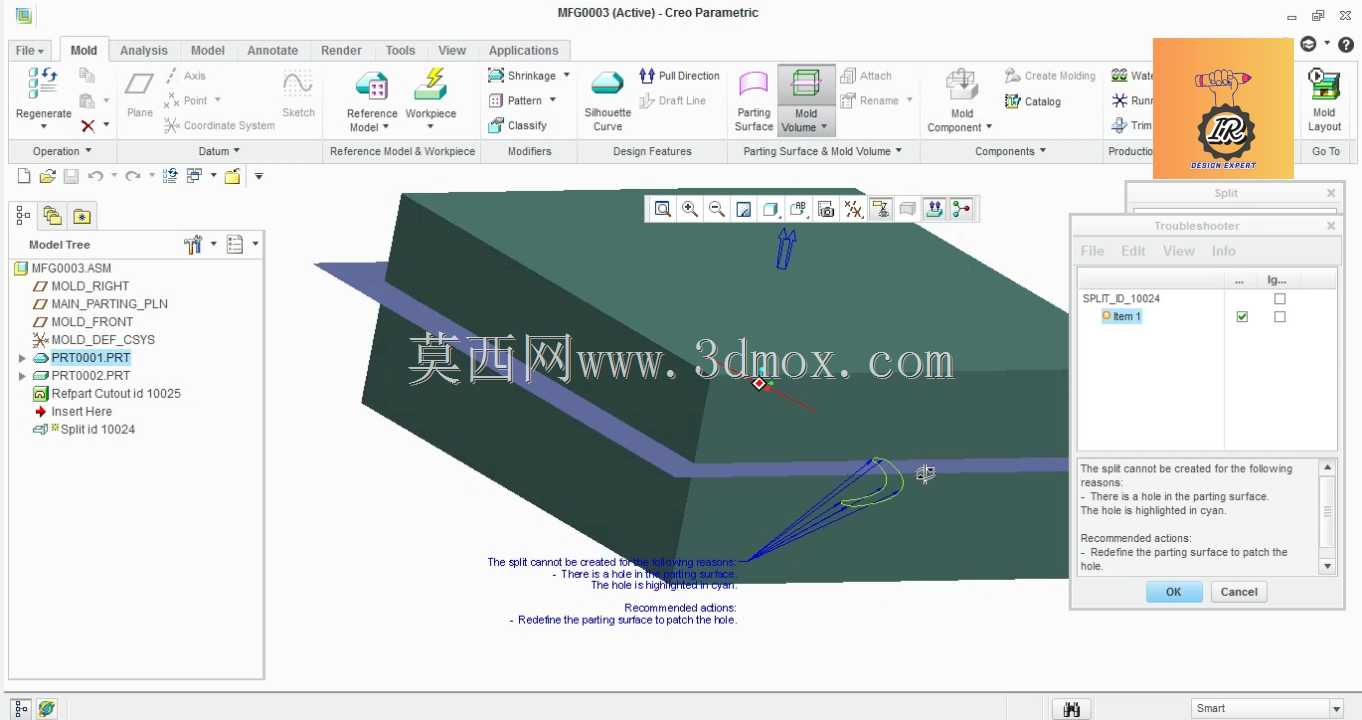

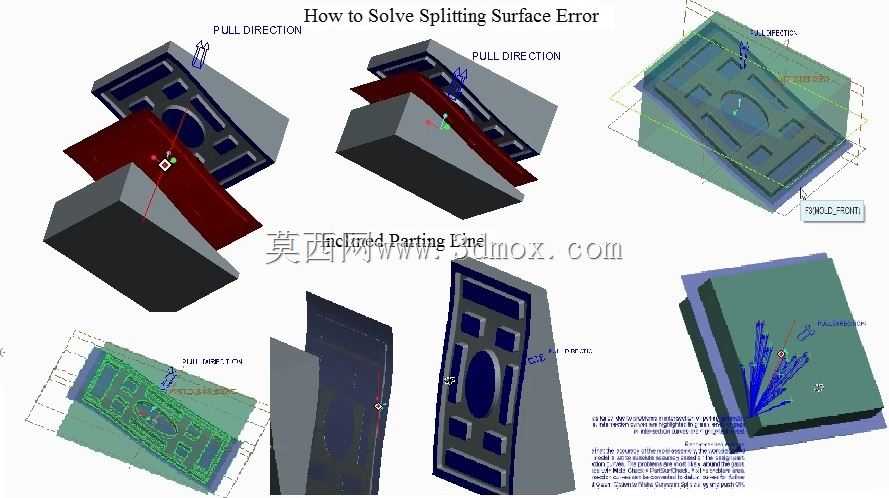

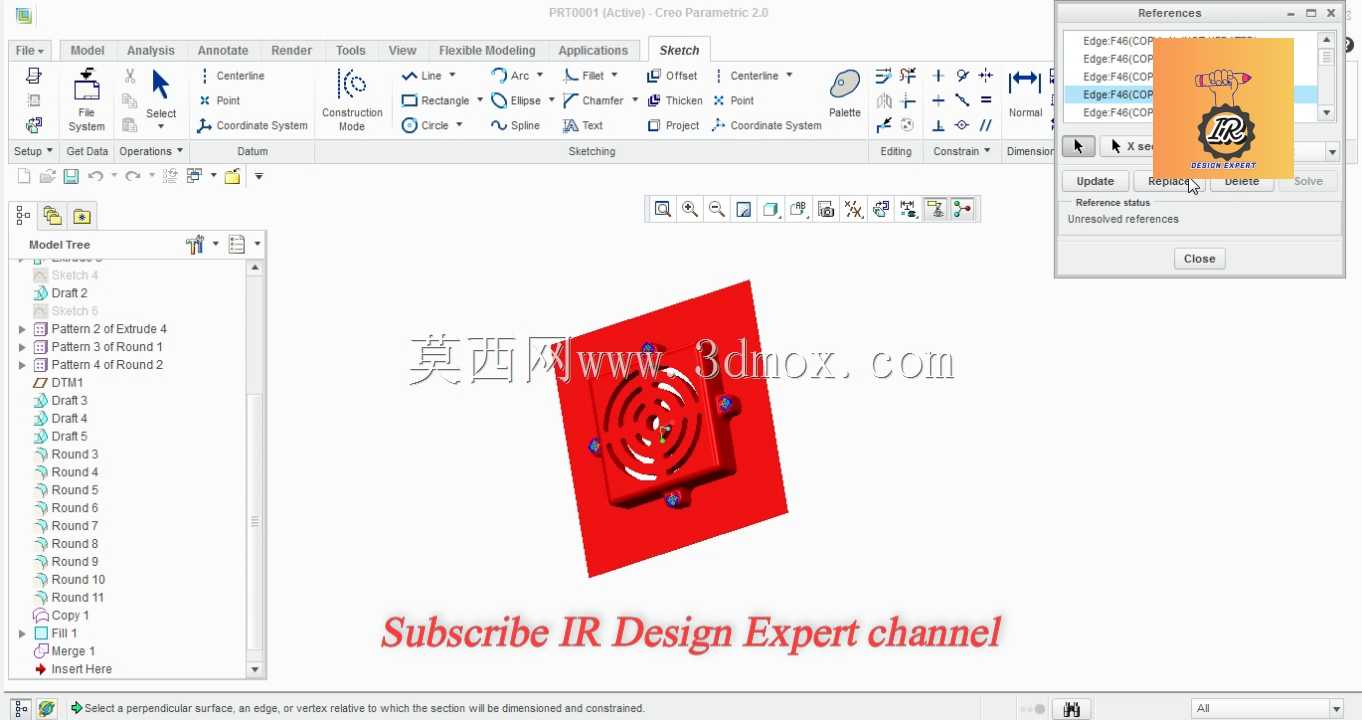

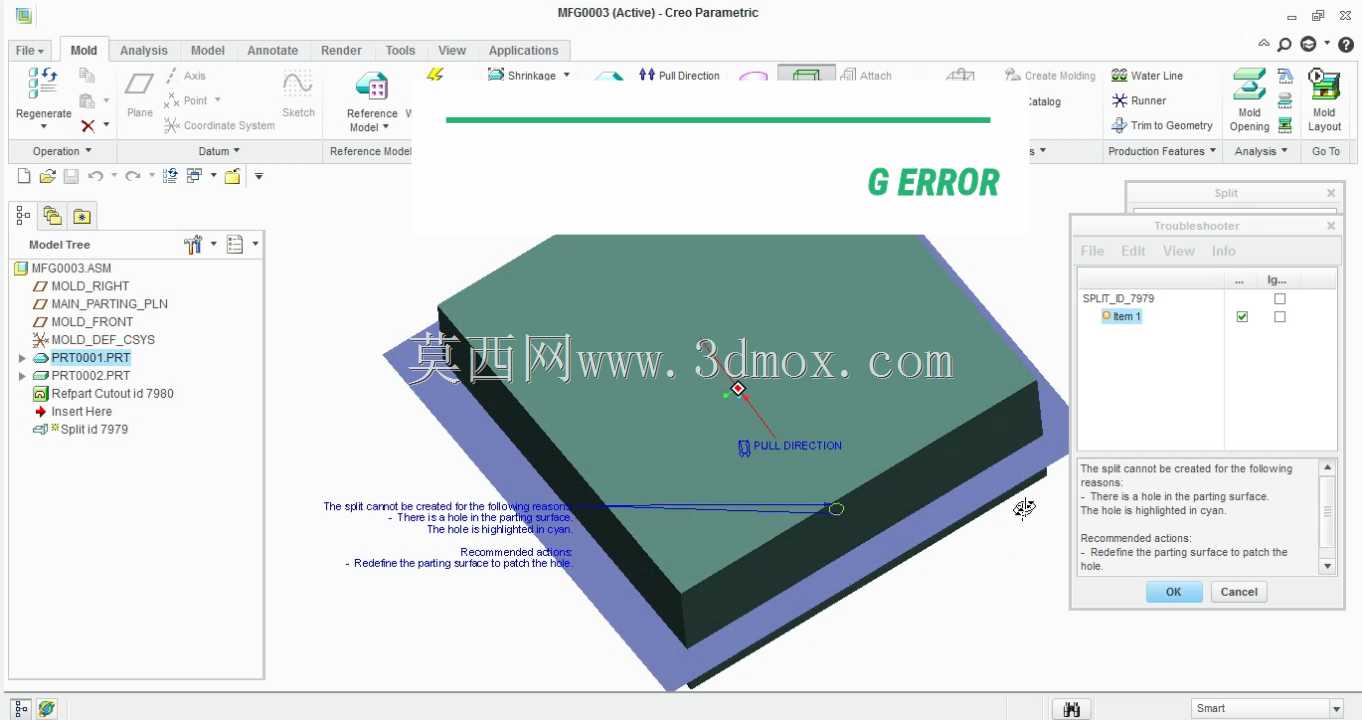

在压力铸造的量产场景中，分型面贴合精度直接决定铸件飞边厚度、尺寸一致性与后续去毛刺工序的工作量，不少带倾斜结构的压铸件在分模阶段常出现分型面错位、间隙超差的问题，若直接开模会导致批量生产时铝液钻入分型缝隙，形成难以清理的厚飞边，甚至出现型腔跑料、铸件缺料的报废情况。这套设计方案针对倾斜分型线的结构特性，从分型面构建逻辑出发，先沿开模方向做投影校验，识别出常规拉伸分型无法覆盖的倾斜区域，避免出现分型面倒扣、分模方向与面法向夹角过大导致的拔模干涉。实际建模过程中，先提取铸件的外轮廓分型线，对倾斜段做分段拟合，将原本连续的倾斜分型面拆分为若干个与开模方向夹角可控的小面片，每一段面片都做拔模角度校验，确保开模时动定模不会出现剐蹭。从安装边界来看，这套分型结构适配常规卧式冷室压铸机的模架安装尺寸，分型面的承压面宽度控制在合理范围，避免合模时承压不足导致的涨模，同时在倾斜分型面的末端设计了溢料槽的预留位置，将少量钻入分型缝隙的铝液导入溢料槽，减少飞边对铸件本体的影响。设计时还考虑了加工可行性，倾斜分型面的加工走刀路径做了优化，避免出现刀具无法 reach 的死角，减少后续EDM清角的工作量，分型面的粗糙度要求也对应做了分级，合模贴合面要求更高的光洁度，非贴合区域适当降低要求以节省加工成本。针对分模时容易出现的误差点，方案里做了分型面的误差补偿，将软件计算时的曲面公差控制在微米级，同时在分型面周边设计了定位锁止结构，合模时通过锁止面的精准配合抵消倾斜分型面带来的侧向分力，避免生产过程中模架偏移导致的分型面错位。这套结构也兼顾了后续的修模便利性，倾斜分型段做了可拆换的镶件设计，若生产中出现分型面磨损，无需更换整套模仁，只需拆换对应镶件即可快速恢复生产精度，大幅降低模具维护的时间与物料成本。
