KW4-1型中端微动开关结构设计

这款KW4-1型微动开关在低压电气控制回路中应用十分广泛，常见于各类机电设备的位置检测、行程限位、状态触发场景，比如小型自动化设备的到位检测、家用电器的安全联锁、工业控制柜内的信号反馈点位都能见到这类元件的身影。从实际使用角度出发，这类3pin规格的微动开关额定承载能力为3A、250VAC，足够覆盖绝大多数低压控制回路的通断需求，不需要额外增设中间继电器扩容，能直接简化控制回路的布线结构。

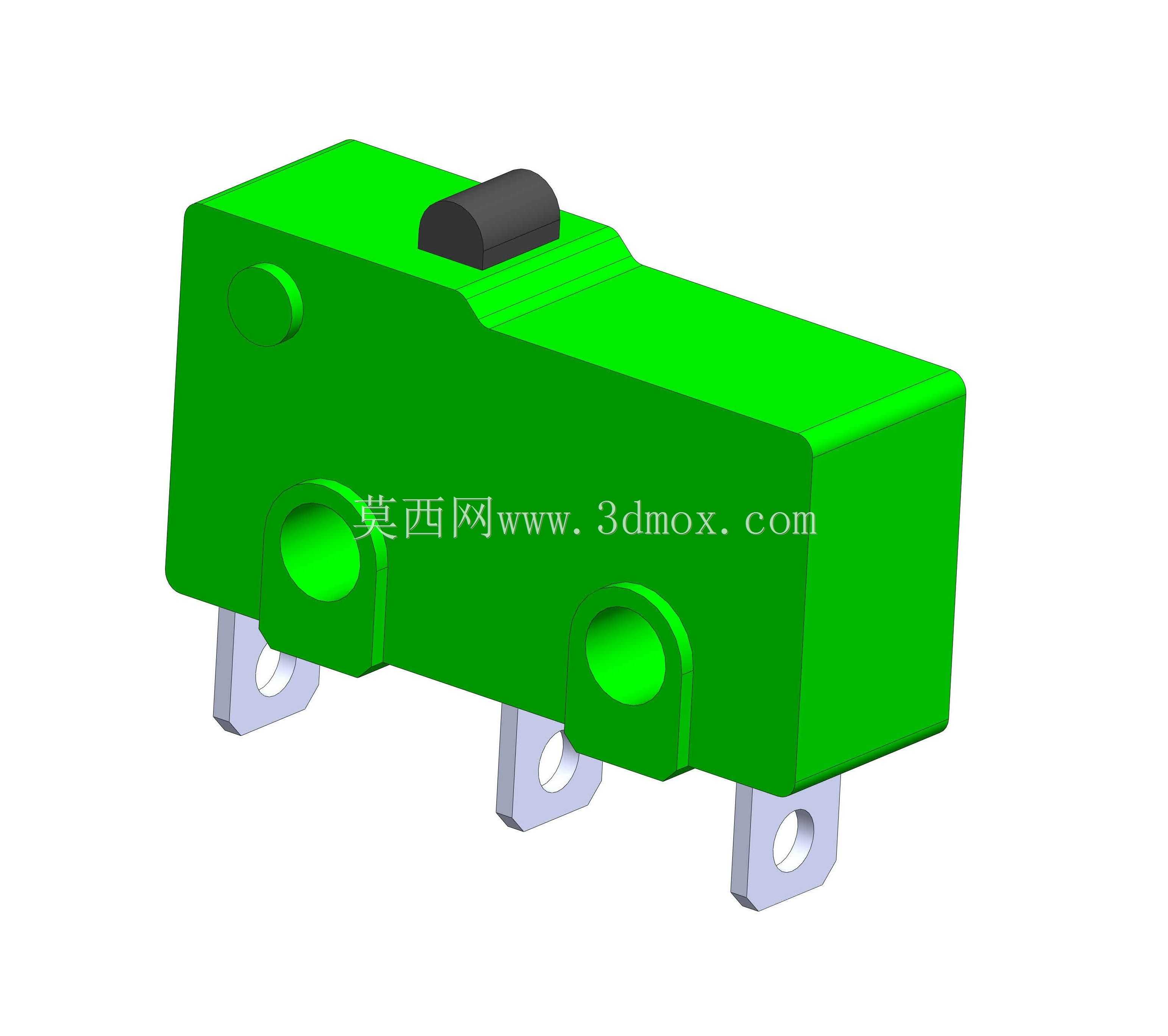

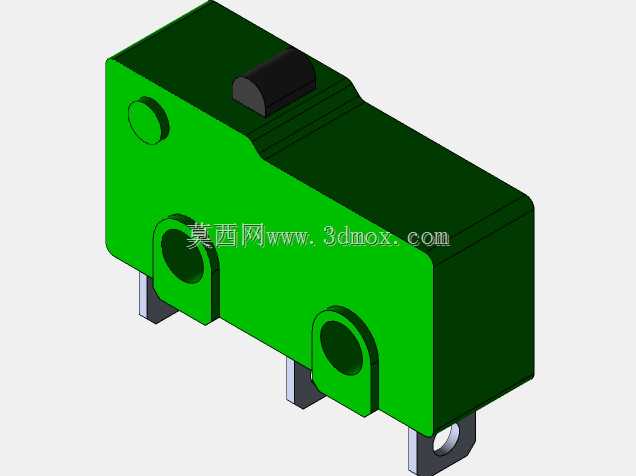

在结构设计层面，这款开关采用了经典的直钮触发结构，顶部的黑色触发按钮做了圆弧过渡处理，能避免触发过程中出现卡滞，不管是垂直按压还是小角度斜向触发，都能保证内部触点可靠动作，不会出现触发失效的问题。外壳采用亮绿色绝缘工程塑料材质，一方面能满足电气绝缘的安全要求，另一方面醒目的颜色也方便设备运维人员在密集的布线柜内快速识别元件位置。底部三个带安装孔的引脚采用直插式设计，既可以直接焊接在PCB板上做板载安装，也可以搭配快插端子做线束连接，安装方式灵活度很高。

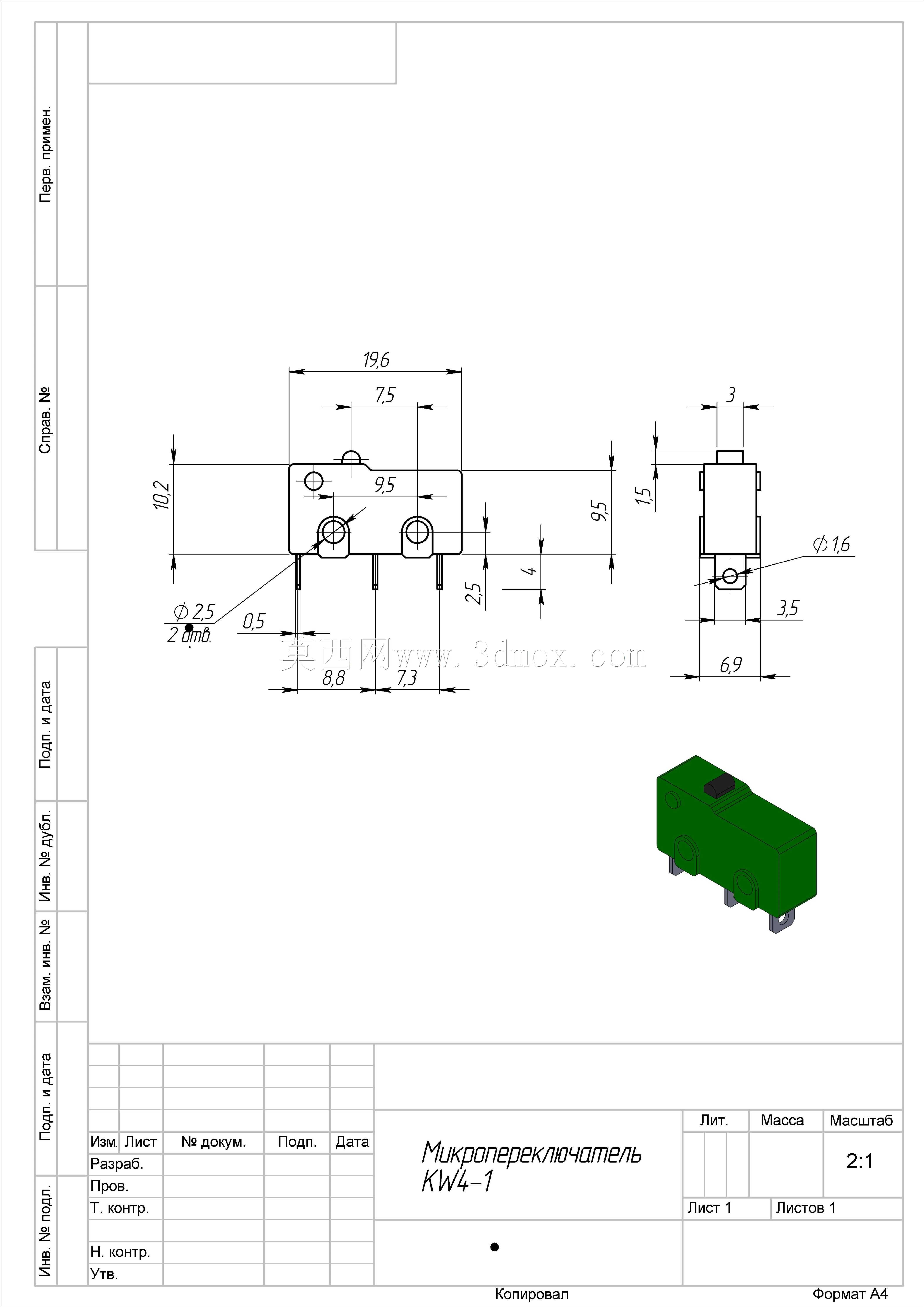

从安装边界来看，这款开关的主体为规整长方体结构，侧面预留的两个圆形凸台是安装定位的基准面，在做安装位设计时，需要预留足够的按压行程空间，顶部按钮的触发行程通常在几毫米区间，安装时要保证触发件的按压方向与按钮轴向尽量重合，避免侧向力长期作用导致按钮磨损加剧、寿命缩短。三个引脚的间距做了标准化设计，能匹配通用的PCB焊盘间距，不需要额外定制开孔，能降低结构设计的适配成本。

建模过程中需要重点关注几个配合公差：按钮与外壳的滑动配合间隙要控制在合理范围，间隙过大会进灰导致卡滞，间隙过小则会因为塑料件的温变膨胀出现按压不畅；引脚与外壳的嵌合位置要做密封结构处理，避免焊接过程中助焊剂渗入开关内部污染触点；触发机构的内部杠杆行程要和外部按钮的按压行程做匹配，保证按压到额定行程时触点能可靠切换，释放时能快速复位，不会出现触点粘连、回弹滞后的问题。在电气工程应用中，这类微动开关的动作频率高、触发力小，不需要太大的按压力就能完成回路通断，很适合用在触发力受限的检测场景，比如轻载机构的位置反馈、安全门的状态检测，都能依靠较小的触发力完成信号采集，不会对被测机构的运动造成额外阻力。
