120mm薄型机箱风扇安装固定支架结构

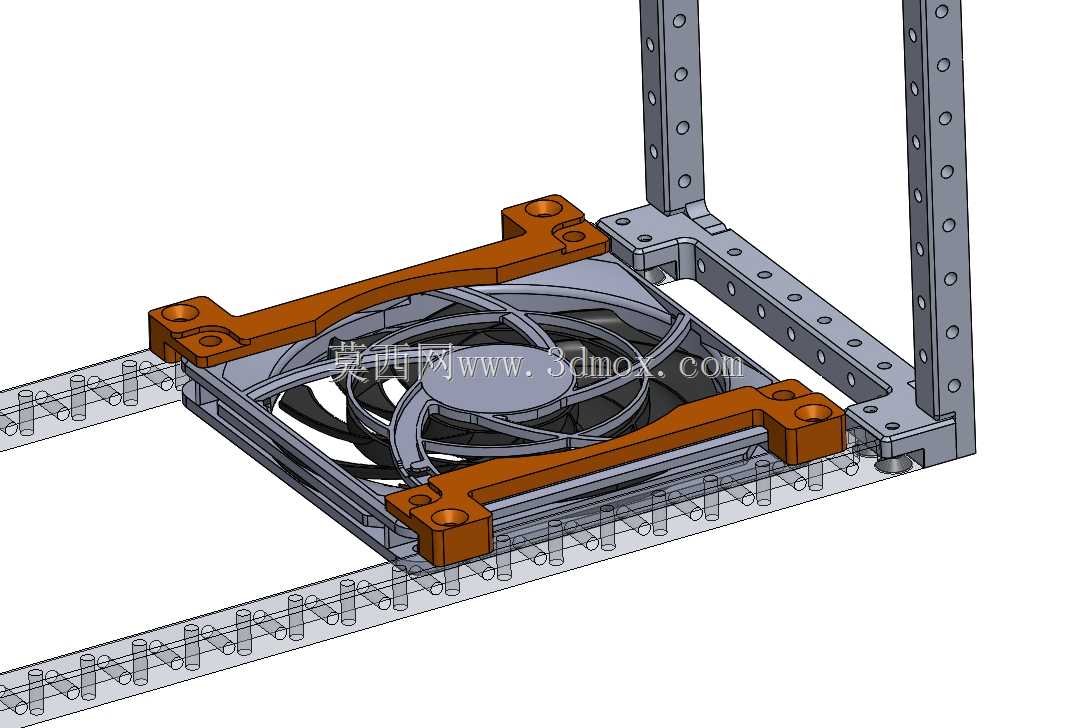

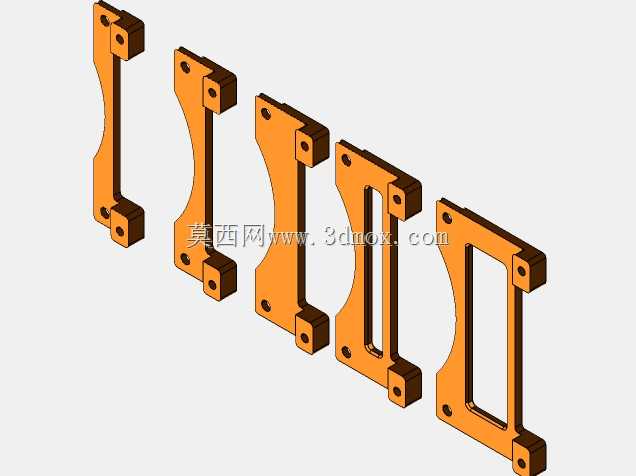

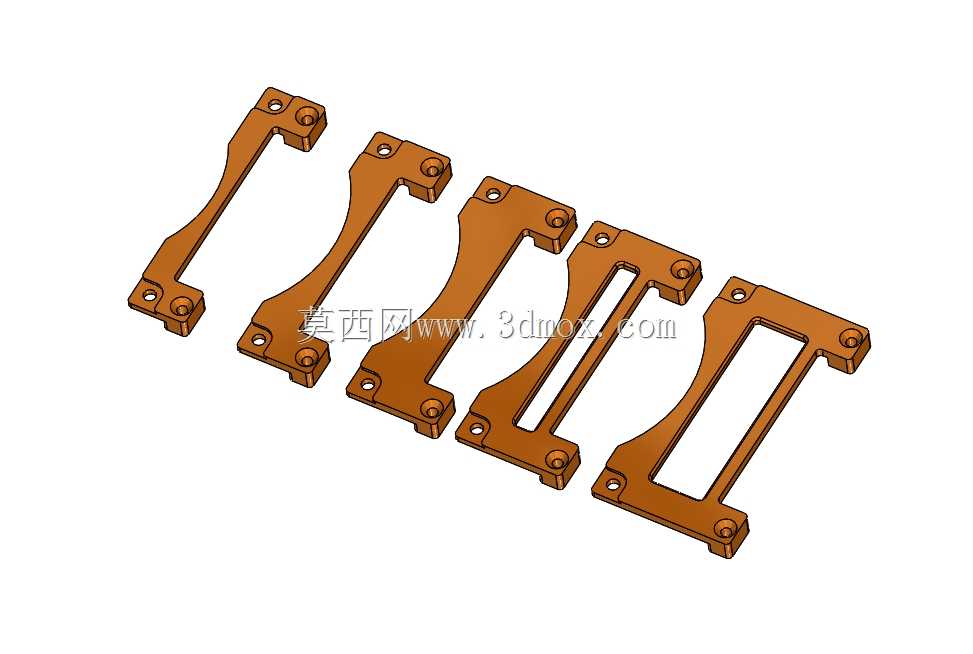

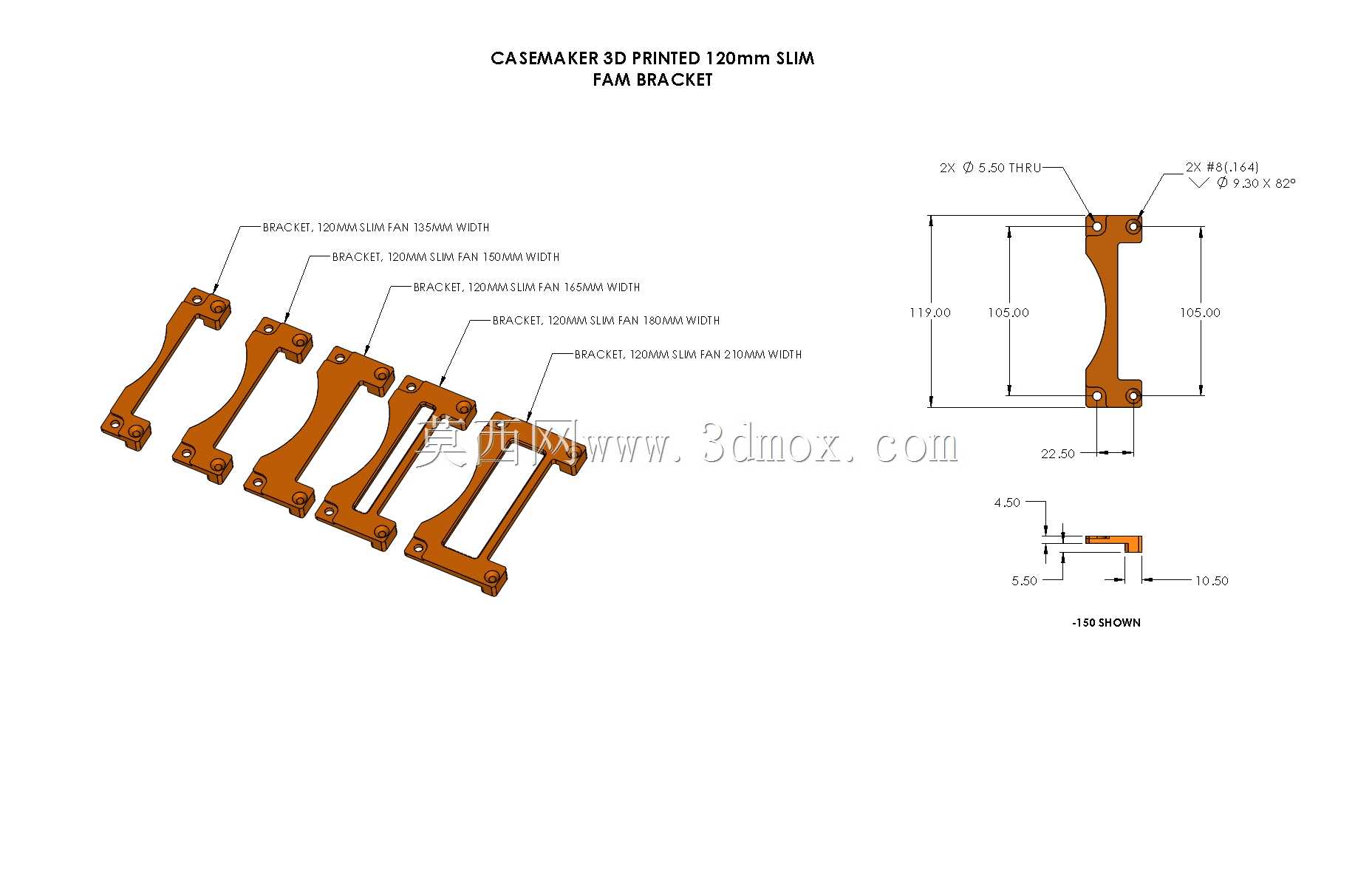

在PC硬件改装、工业控制机箱散热改造、小型嵌入式设备风道搭建场景中，120mm规格风扇是应用最广泛的散热动力单元，这类薄型风扇的安装固定可靠性，直接影响散热系统的长期运行稳定性，这款支架正是针对标准120mm薄型风扇的框架安装需求设计的专用固定夹具。从实际安装边界来看，支架完全适配120mm见方的标准风扇安装孔位，压臂的覆盖范围刚好贴合风扇边框的受力区域，不会遮挡风扇进风、出风的有效通流面积，避免额外增加风阻影响散热效率。设计过程中优先考虑了安装兼容性，支架两侧的固定压臂采用对称式布局，每个压臂上预留的安装孔位可适配不同规格的标准框架型材，不管是DIY改装常用的铝型材框架，还是Casemaker系列标准机箱框架，都能直接对位安装，不需要额外对框架进行打孔、攻丝等二次加工，大幅降低现场改装的作业难度。从结构强度角度考量，压臂的截面做了加强筋过渡设计，在保证整体厚度适配薄型风扇安装空间的前提下，避免螺丝锁紧时压臂出现形变翘边，保证风扇边框受力均匀，长期运行中不会因为风扇自身的微幅振动出现固定松动、异响的问题。支架的安装逻辑采用压接固定方式，不需要在风扇本体上额外加装固定件，风扇可以直接嵌入框架预留的安装位，通过两侧压臂锁紧后即可完成固定，拆装维护时只需要松开压臂的固定螺丝就能直接取出风扇，不需要拆解周边的框架结构，对于需要定期清理风扇积灰、更换故障风扇的运维场景来说，能大幅缩减维护作业的时间。在制造适配性上，这款支架的结构没有复杂的倒扣、薄壁异形结构，既可以通过传统的钣金冲压、注塑工艺批量生产，也完全适配桌面级FDM3D打印的制造要求，打印时不需要添加大量支撑结构，成型后去除少量支撑毛刺即可直接投入使用，对于小批量定制改装的场景来说，能快速完成单件生产验证。实际装配过程中，支架与框架型材的贴合面做了平面度公差预留，锁紧后不会出现框量偏移，能保证风扇与安装面保持平行，避免风扇运行时因为安装倾斜出现扇叶蹭边、动平衡失效的问题。针对薄型风扇的厚度特性，支架压臂的下压高度做了精准限位，锁紧后不会过度挤压风扇边框，避免塑料材质的风扇边框因为长期受压出现开裂变形，同时也能保证风扇与安装面之间留有均匀的缓冲间隙，隔绝风扇运行时的振动传递到框架上，降低整机运行的共振噪音。
