直插式通孔拨码开关结构设计

在工控板卡、消费电子主板、测试治具的电路设计环节，拨码开关是无需外接交互设备即可完成地址配置、功能档位切换的核心无源器件，这类通孔封装的直插拨码开关，至今仍是波峰焊工艺产线中用量极大的板载元件。不同于贴片封装的薄型拨码开关，通孔DIP结构的器件引脚贯穿PCB板孔焊接，抗振动性能更优异，在工业控制柜、户外通信设备、车载电控模块这类存在持续振动、温变幅度大的使用场景中，焊点脱焊失效的概率远低于同规格贴片器件，能长期稳定保持电路通断状态的可靠性。

从结构设计逻辑来看，这类拨码开关采用多组独立的微动拨杆单元并排集成的方案，每个拨杆对应一路独立的通断回路，拨杆的滑动行程控制内部弹片的接触与分离，实现高低电平的状态输出。建模过程中需要严格匹配实际器件的安装边界：引脚间距严格遵循2.54mm标准DIP排距，引脚直径适配常规PCB板0.8mm的钻孔尺寸，器件本体距离板面的高度、相邻拨杆的操作间隙都要符合实际选型手册的公差要求，避免结构干涉导致的装配问题。

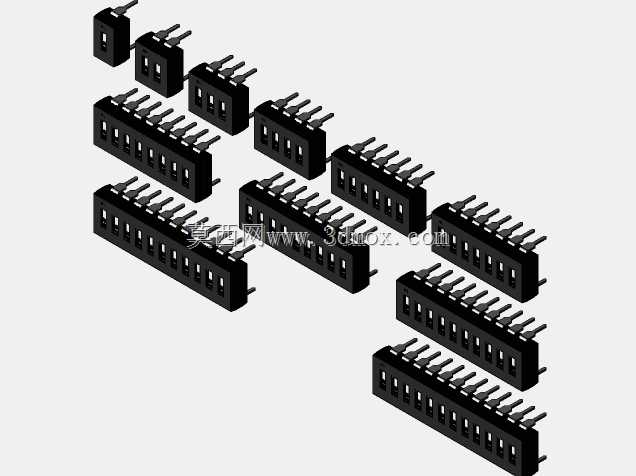

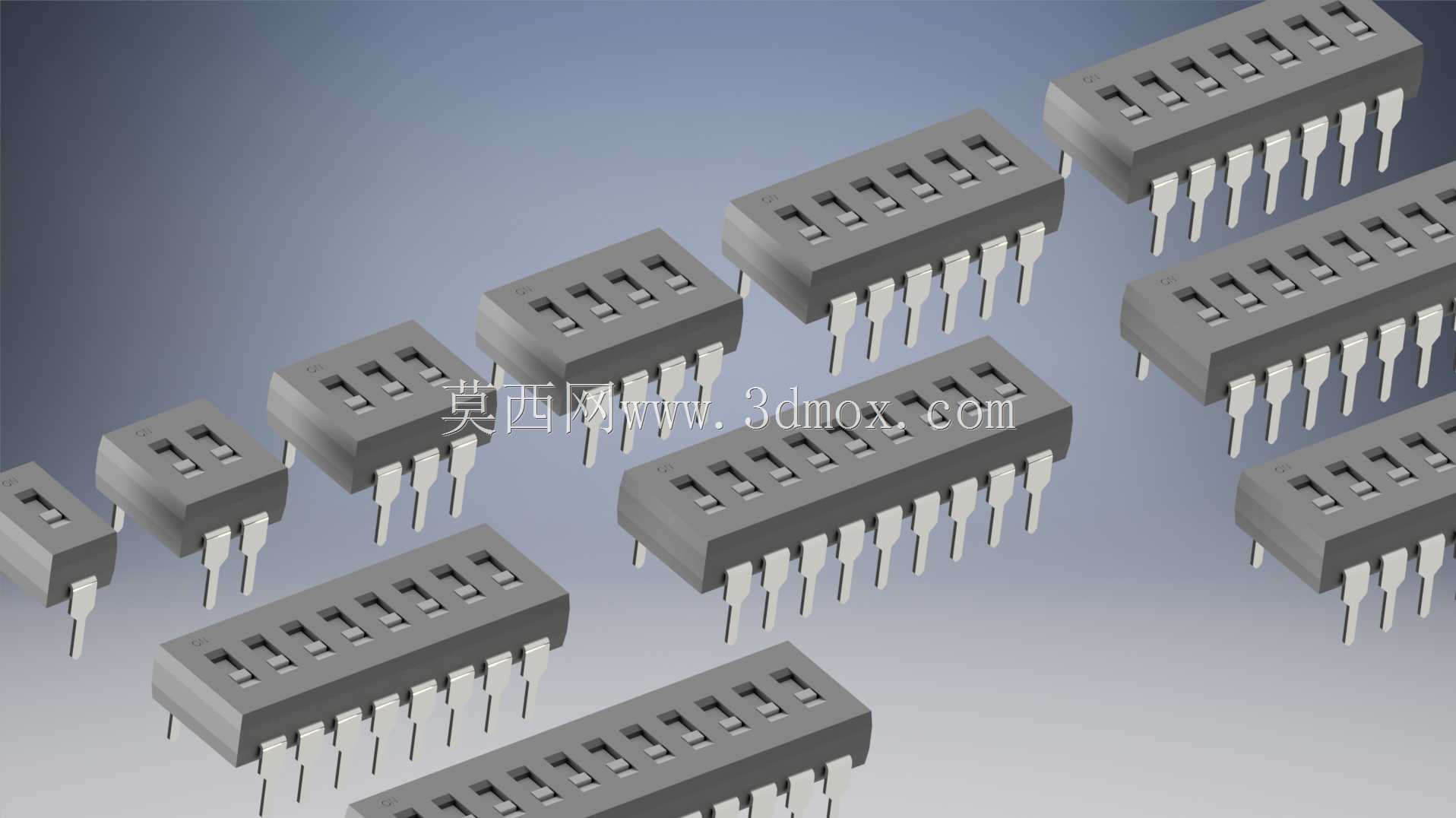

设计时还要兼顾实际生产的装配需求：器件本体两侧的定位凸台要对应PCB上的丝印定位标记，方便产线工人插件时快速对位，拨杆的操作面要高出器件本体上表面足够的距离，既方便操作人员用镊子或者指尖拨动档位，又不会因为突出过高在过波峰焊时被治具压损。不同位数的拨码开关本体长度随路数增加线性变化，宽度与高度尺寸保持统一，建模时可以通过参数化驱动的方式快速生成2位到12位的全系列模型，方便不同电路设计场景下直接调用。

这类拨码开关的外壳采用耐高温的工程塑料材质，建模时要预留外壳与内部基座的装配卡扣间隙，还原实际生产中的装配结构，引脚的折弯角度要匹配波峰焊时的吃锡角度，避免引脚过长导致焊接后连锡短路。在进行整板结构设计时，这类通孔拨码开关的周边要预留足够的操作空间，不能被周边的电容、接插件等较高元件遮挡拨杆操作区域，同时要避开板卡安装时的支撑柱、螺丝固定位，防止装配后器件被挤压损坏。
