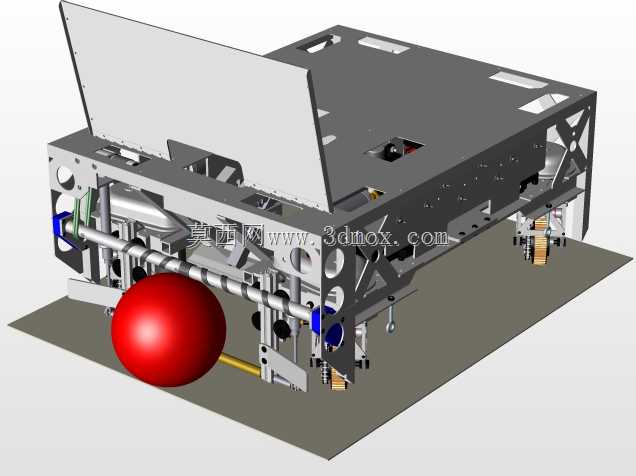

德博特七世足球竞技机器人底盘结构

该结构为足球竞技类机器人的核心承载底盘，主要面向高校机器人竞赛、小型自动化对抗类赛事场景使用，作为整台机器人的机械承载基体，承担动力输出、部件安装、击球动作执行、行走导向的核心功能。从结构布局来看，整体采用框架式镂空承载设计，上层平板预留了主控板、电池、传感器模块的安装孔位与走线槽，安装边界规整，可兼容不同尺寸的控制硬件固定，上层盖板采用可翻转铰接设计，日常调试硬件时无需完全拆解上层结构，掀开盖板即可触及内部接线与元器件，大幅降低赛事现场的调试维护难度。底盘下部集成了全向行走轮组，轮组采用对称式布局，每个行走轮独立连接传动输出轴，可实现平面内任意方向的平移与原地转向动作，满足竞技场景下快速变向、卡位、急停的动作需求，传动杆件沿底盘横向中轴线布置，将动力均匀传递至两侧执行端，保证左右动作输出的同步性。前端集成的击球执行机构采用直推式传动结构，搭配硬质击球端，可实现对球状目标的快速击发动作，机构的运动行程经过限位设计，避免动作超程造成结构损坏，击球端的位置高度与标准竞赛足球的中心高度匹配，保证击球时的力传递效率，减少能量损耗。底盘侧面预留了传感器安装位，可加装红外测距、视觉识别模块，用于识别场上目标与边界位置，整体框架采用轻量化镂空设计，在保证结构刚性的前提下尽可能降低自重，提升行走加速性能。各传动部件的安装座均采用一体式加工结构，减少装配累积误差，轴系部位预留了轴承安装位，降低传动过程中的摩擦阻力，底部的行走轮突出底盘下平面一定高度，保证行走过程中底盘不会与场地地面发生剐蹭，同时轮组的安装高度可调，可适配不同摩擦系数的竞赛场地地面，调整整机的抓地性能。整台结构的所有安装孔位均采用标准化规格，便于零部件的快速更换，适配赛事中高频损耗件的快速替换需求，框架的边角处做了倒角处理，避免对抗碰撞中出现结构应力集中断裂的问题，同时也防止尖锐边角对操作人员造成划伤。
