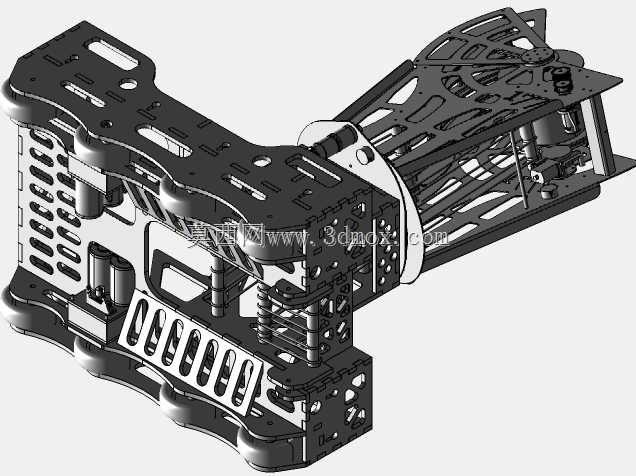

镂空轻量化机械臂关节承载结构

该结构主要面向工业机器人末端执行器承载、仿生机械臂关节连接场景使用，可适配多自由度作业机械臂的中段支撑需求，在需要兼顾结构强度与整机自重控制的作业场景中具备明显优势，比如装配工位的快速移载机械臂、巡检类移动机器人的操作臂结构，都可参考该结构的设计逻辑做适配调整。从实际功能来看，该结构承担机械臂相邻关节间的载荷传递作用，既要承接驱动端输出的扭矩，也要为末端搭载的执行元件、传感模块提供稳定的安装基准，同时还要预留走线空间容纳动力线缆与信号线路，避免机械臂运动过程中出现线缆拉扯、磨损的问题。设计层面采用了大面积的镂空拓扑优化思路，在主受力路径上保留连续的筋板结构，非受力区域做材料去除处理，在保证整体抗弯、抗扭刚度满足负载要求的前提下，尽可能降低结构件自身重量，减少关节驱动单元的负载冗余，提升机械臂的动态响应速度。结构两侧预留了标准化的安装孔位阵列，可适配不同规格的关节驱动模块连接，安装边界做了倒角过渡处理，避免装配过程中出现应力集中，同时在关节衔接位置设计了环形定位止口，能够保证相邻结构段的同轴度精度，降低装配调试的难度。结构表面的镂空槽并非等宽设计，靠近关节驱动端的筋板密度更高，对应载荷传递路径上的材料分布更密集，向末端延伸的区域筋板宽度逐步收窄，匹配载荷从驱动端到末端逐步递减的受力分布规律，这种变密度的筋格设计，既避免了材料浪费，也不会出现局部刚度不足的问题。结构上还预留了弹簧缓冲组件的安装位，可在机械臂遇到突发外力冲击时提供一定的缓冲余量，保护关节驱动组件不受刚性冲击损坏，同时侧面的镂空槽也可作为辅助安装位，用于固定外置的传感检测元件，无需额外加装固定支架，进一步压缩整体结构的占用空间。整体结构的安装接口采用通用化设计，可与常规的谐波减速器关节、伺服驱动模块直接适配，不需要额外做转接件加工，能够缩短机械臂产品的开发迭代周期，对于做轻量化机器人研发的结构设计人员来说，该结构的拓扑优化思路、载荷匹配的筋板布局都具备较高的参考价值，可直接借鉴到同类多自由度机械臂的结构设计中，根据实际负载参数调整筋板厚度与镂空比例即可快速适配不同的载荷需求。
