轮式机器人差速转向驱动模组结构设计

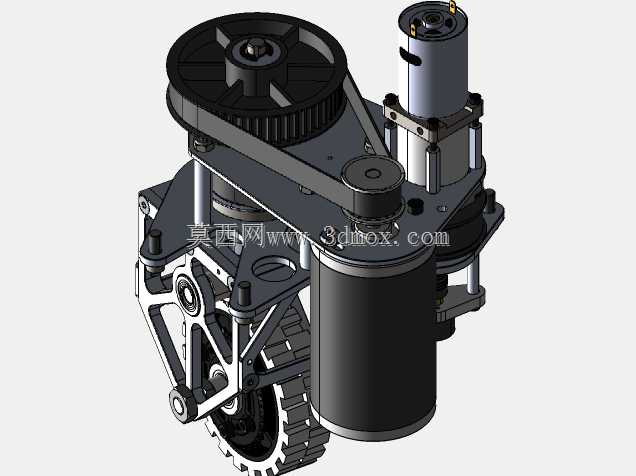

该转向驱动模组主要面向小型轮式移动机器人的行走系统设计，可适配巡检机器人、教育竞赛机器人、轻型仓储搬运AGV等场景的单轮驱动转向需求，替代传统一体式舵轮方案，为开发者提供更高的改装自由度与成本控制空间。模组采用驱动电机与转向执行机构分层布局的结构思路，上层布置同步带传动的减速结构，通过大减速比同步带轮将驱动电机的高转速低扭矩输出转换为轮端的低转速大扭矩输出，同步带传动本身具备缓冲吸振特性，可抵消轮端经过不平整路面时产生的冲击载荷，避免电机轴直接受径向力损坏。转向执行部分采用独立的立式电机布置，通过直连的回转支撑结构带动整个轮架绕垂直轴线旋转，可实现单轮正负90度以上的转向角度，配合多轮布局时可实现原地自旋、斜向平移等特殊行走动作，适配狭窄空间内的移动作业需求。结构设计上充分考虑安装边界约束，整体轮架采用镂空式铝合金支架结构，在保证结构刚性的前提下尽可能降低模组自重，支架上预留多组标准安装孔位，可直接与机器人底盘的铝型材框架或碳纤维护板通过螺栓连接，无需额外设计转接件。驱动轮选用带防滑齿纹的橡胶轮面，轮芯采用硬质工程塑料材质，兼顾抓地力与结构强度，轮轴处采用双轴承支撑结构，可承受径向与轴向的复合载荷，避免长时间运行后出现轮体晃动的问题。走线位置预留了专门的过线孔与固定卡扣，可将驱动电机与转向电机的线缆沿支架内侧布置，避免轮组旋转过程中出现线缆缠绕、拉扯断裂的问题。整个模组的传动部件均做了外露式设计，日常维护时无需完全拆解结构即可检查同步带张紧度、轴承润滑状态，更换易损件的操作门槛更低，适合机器人研发阶段的快速迭代调试，也可直接用于小批量量产的机器人产品中，降低行走系统的开发周期。
