FRC竞赛蛙式弹射投球机器人结构设计

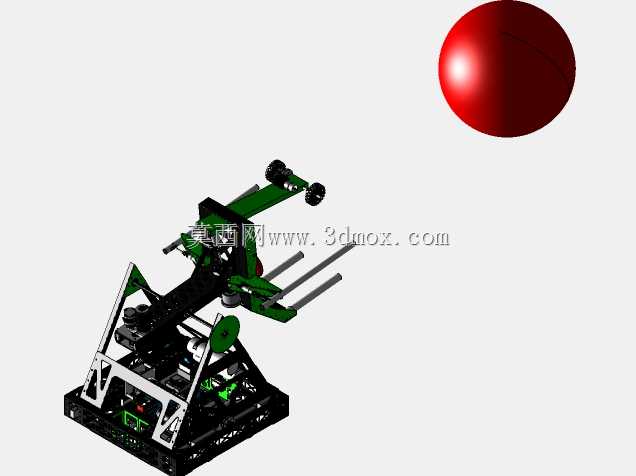

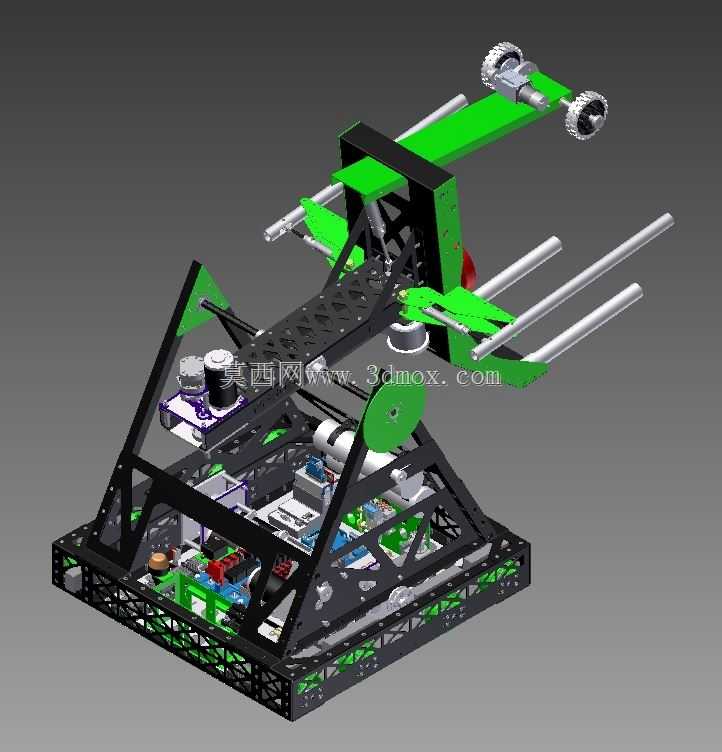

该款机器人是面向青少年机器人竞技赛事开发的专用竞技装备，核心功能是完成指定规格球体的拾取、存储与精准投射，可在赛事场地内完成快速机动、目标瞄准、得分动作全流程作业，适配平整硬质铺装的赛事场地使用场景，能够在多台机器人同场对抗的复杂环境下稳定完成作业任务。整体结构采用分层框架式设计思路，底部为行走驱动层，采用标准铝型材搭建矩形安装基座，基座四角布置独立驱动轮组，搭配差速转向控制逻辑，可实现零半径转向、快速进退、横向斜向移动等多维度机动动作，基座内部预留电气元件、储能模块、驱动控制器的安装空间，所有走线沿型材内腔布置，避免对抗过程中线路剐蹭脱落。中部为弹射执行层，采用仿生蛙式弹射结构，核心动力单元采用弹性储能组件搭配快速释放机构，相比气动弹射方案具备更高的能量密度与响应速度，弹射臂的运动轨迹经过运动学仿真优化，投射角度可通过尾部调节机构在30度至65度区间内无级调整，适配不同投射距离的得分需求，弹射臂前端设置柔性承托槽，可稳定固定直径15厘米左右的竞技用球体，避免机动过程中球体脱落。上部为储球送料层，采用倾斜式储球槽设计，可单次容纳3枚竞技用球，槽内设置拨料轮机构，可在单次弹射完成后自动将下一枚球体输送至弹射承托位，无需人工辅助补料，送料节奏与弹射释放机构做机械联动，减少电控逻辑复杂度，提升动作可靠性。整机安装边界控制在赛事规则限定的尺寸范围内，初始状态下长宽尺寸不超过70厘米见方，高度不超过40厘米，所有突出部件均做圆角防护处理，避免对抗过程中对其他参赛设备造成结构性损坏，框架外侧预留快拆安装位，可根据赛事任务需求快速加装拾取机构、防守挡板等扩展组件。结构设计过程中充分考虑赛事现场的快速维修需求，所有连接部位均采用标准快拆螺丝，易损件如弹性储能条、拨料轮胶圈均可在30秒内完成更换，传动部位均设置防尘护罩，避免场地内的碎屑、纤维进入传动间隙造成卡滞，弹射机构的触发部件采用硬质合金材质，可承受上千次连续弹射的冲击载荷不会出现变形磨损。整机重心经过配平设计，在弹射瞬间的后坐力作用下不会出现翘头、侧翻问题，行走轮采用高摩擦系数的橡胶材质，在场地铺设的高密度地毯表面可提供足够附着力，急停急启过程中不会出现打滑偏移。
