BlackMagic网络演示者音视频接口设备结构

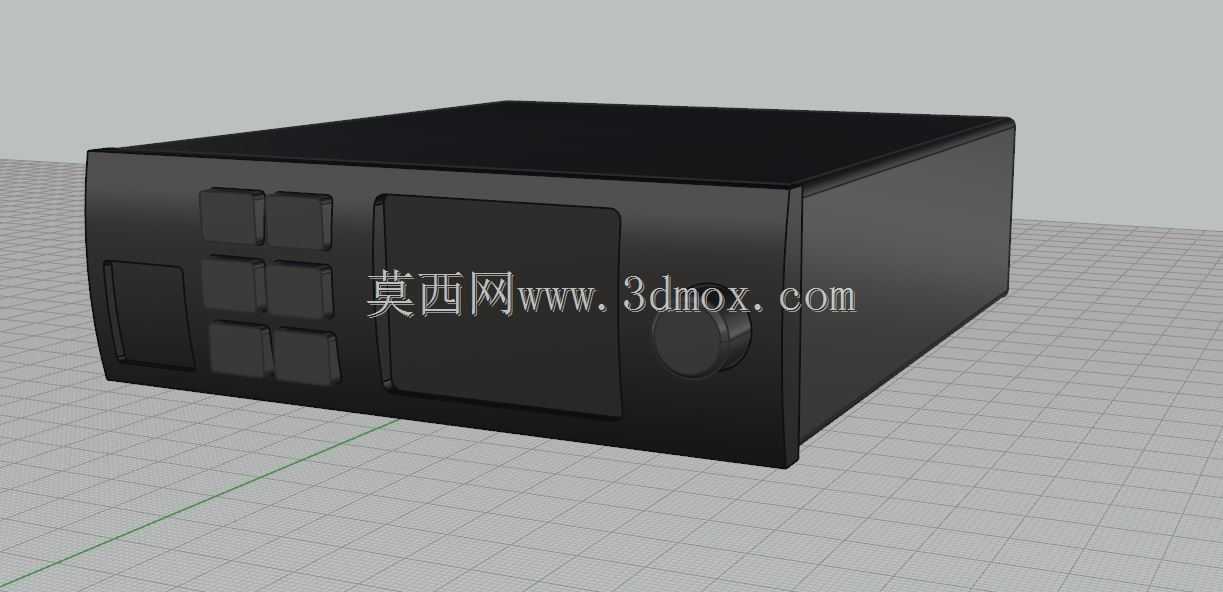

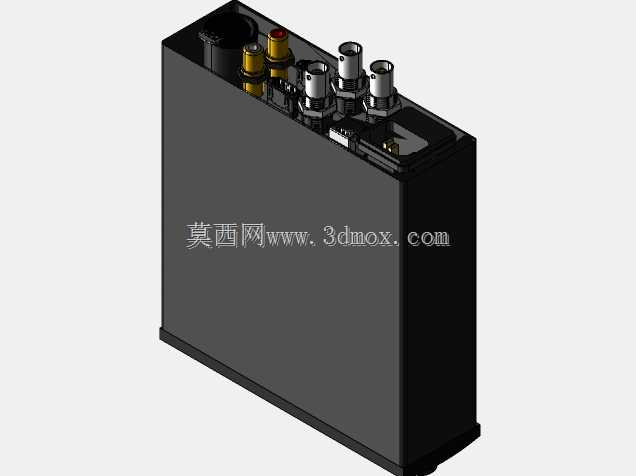

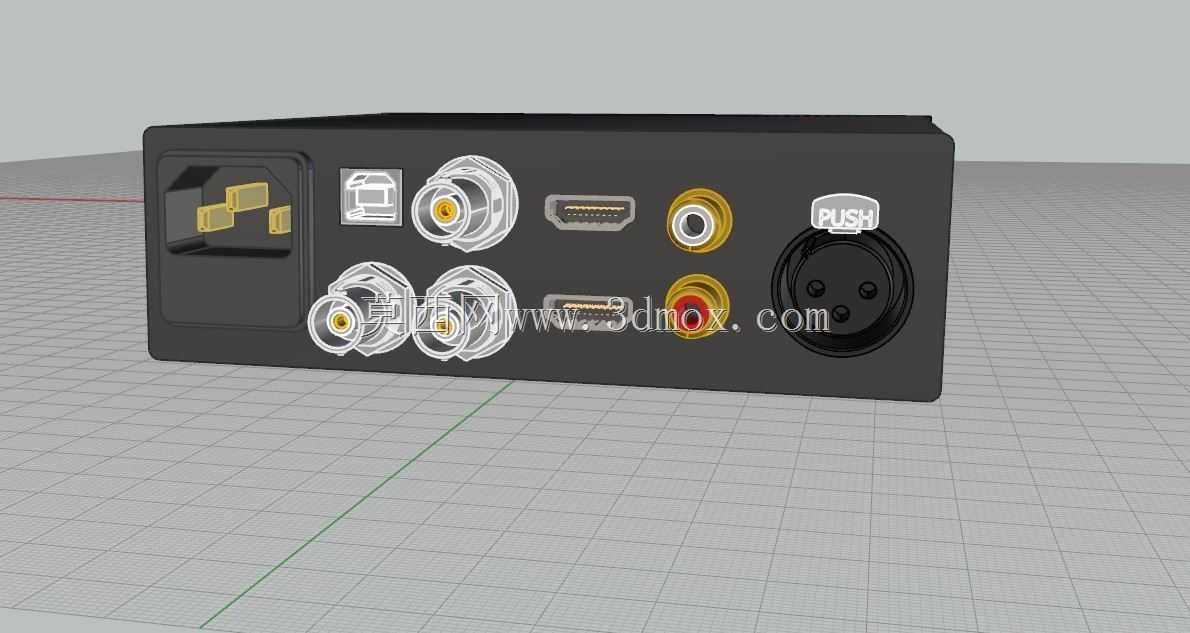

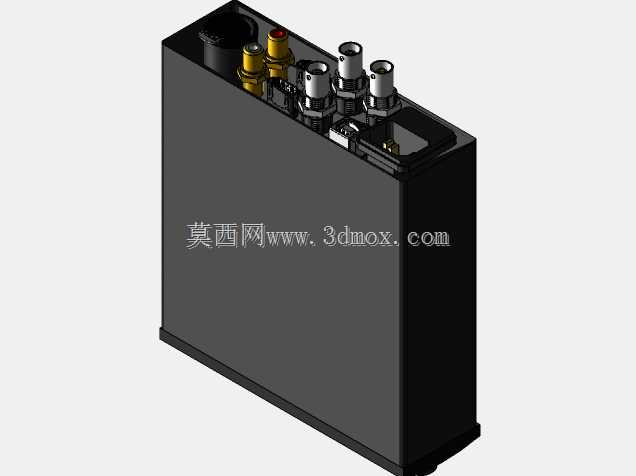

这款设备主要面向专业音视频信号采集、编码与网络推流场景，常见于演播室、活动直播现场、远程会议系统搭建中，承担将SDI、HDMI、复合音视频等多格式信号转换为网络流输出的核心作用，是中小型直播团队、企业会议运维人员常用的信号处理硬件。从结构设计来看，整机采用标准1U机架式壳体的紧凑布局思路，外壳为一体冲压成型的黑色金属板材，边角做小圆弧钝化处理，既避免安装时划伤操作人员，也能在多设备堆叠安装时减少边角磕碰带来的漆面损伤。接口面板的布局完全按照现场接线的操作逻辑排布：电源输入接口设置在面板最左侧，采用带防脱卡扣的品字插座，避免现场布线拉扯导致的供电中断；紧邻电源位设置了USB配置接口，方便运维人员在设备上架后无需挪动机身即可完成参数调试；SDI接口采用带螺纹锁止的BNC结构，共设置两路输入输出接口，适配专业广电级同轴电缆的连接需求，接口周围预留了足够的手指操作空间，即使戴薄款劳保手套也能顺利完成线缆的拧紧与拆卸。HDMI接口采用标准A型母座，位置居中设置，接口边缘做了0.2mm的沉台设计，避免插头插入时过度挤压接口焊盘导致的电路板损伤。复合音视频接口采用RCA莲花座，黄、红、白三色标识直接模印在壳体上，长期使用也不会出现标识磨损脱落的问题，方便现场快速区分视频、左右声道接口。最右侧设置了带PUSH标识的卡侬音频接口，按压式锁止结构可以保证麦克风线缆连接的稳定性，接口下方预留了线缆弯曲的避让空间，避免线缆过度弯折导致的芯线断裂。整机的安装边界完全符合标准机柜的安装尺寸，壳体两侧预留了机架固定耳的安装螺孔，螺孔位置做了加厚凸台处理，多次拆装也不会出现螺孔滑牙的问题；壳体底部设置了四个橡胶防滑脚垫，当设备放置在桌面使用时可以起到防滑减震的作用，脚垫高度为5mm，既可以保证设备底部与桌面之间留有足够的散热间隙，也不会因为脚垫过高导致设备重心不稳。面板上的所有接口开孔精度控制在±0.1mm范围内，接口装配后与壳体表面的缝隙均匀，既可以起到防尘的作用，也能避免外部杂物从缝隙进入设备内部造成电路短路。设备内部的电路板安装位预留了足够的元器件避让空间，电源模块与信号处理模块之间设置了金属屏蔽隔层，避免电源杂波干扰音视频信号的传输质量，屏蔽层通过壳体上的接地螺柱直接与外壳连通，保证电磁屏蔽效果满足广电设备的相关标准要求。
