多工位级进模切割模结构设计

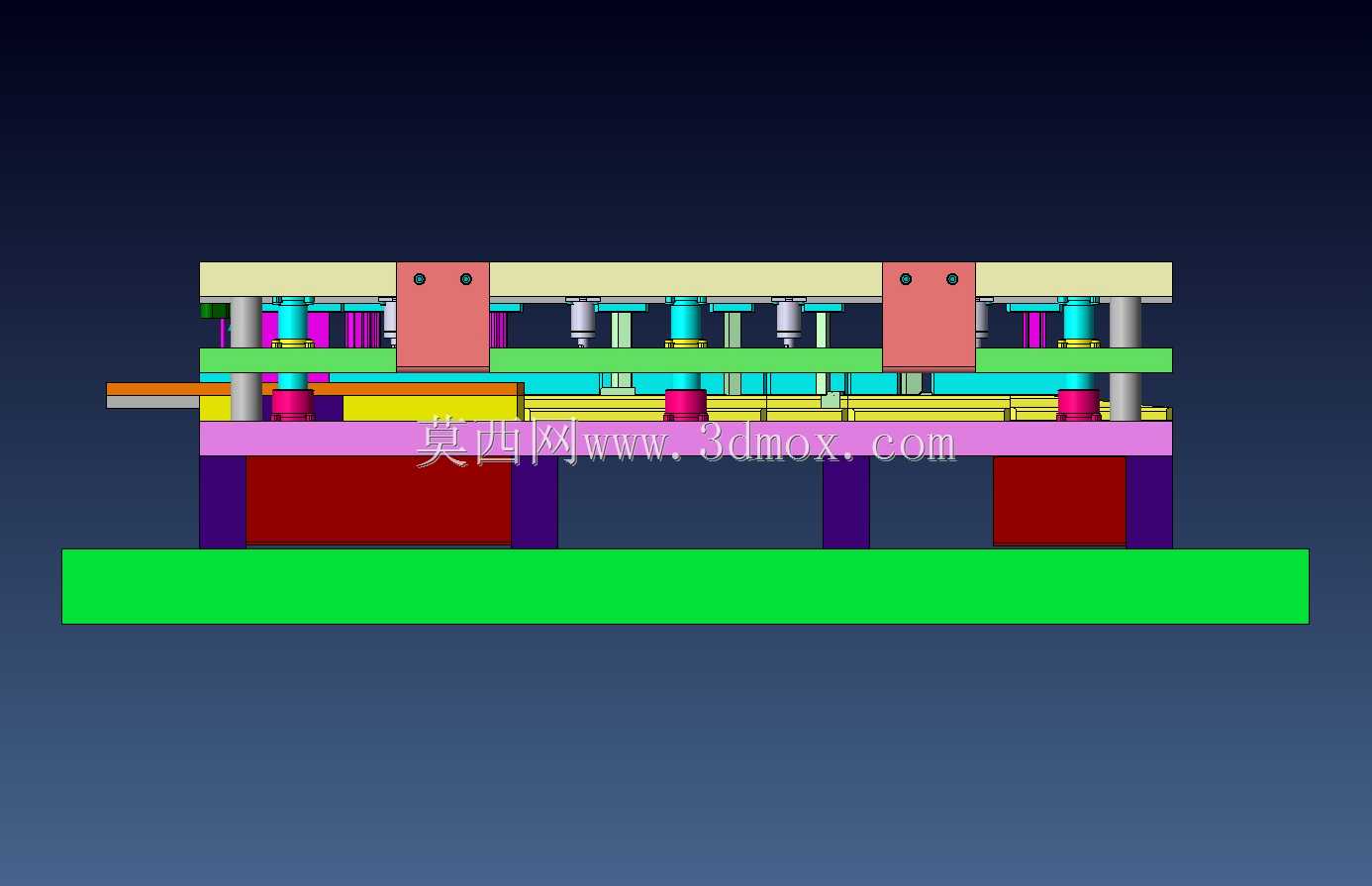

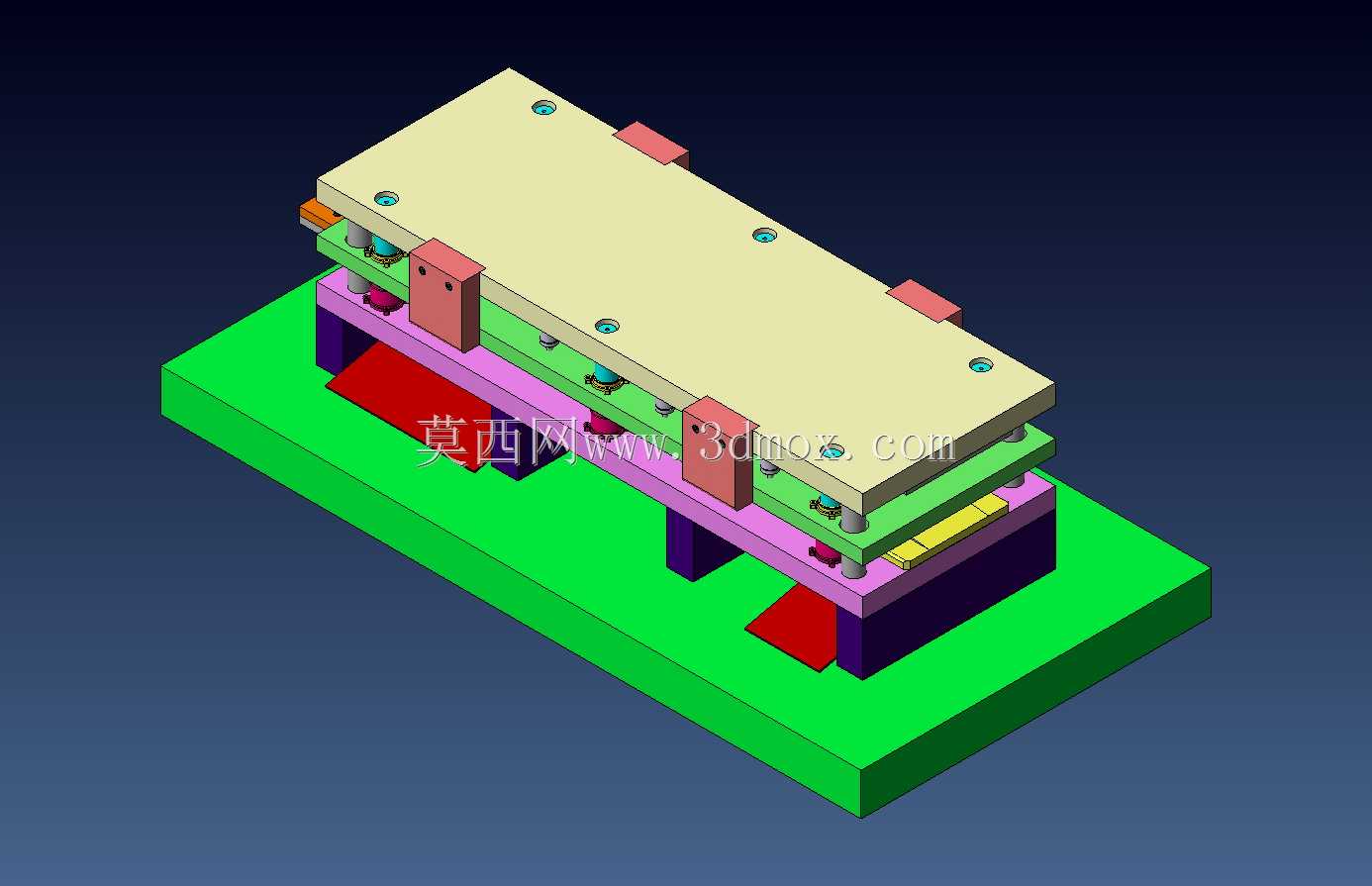

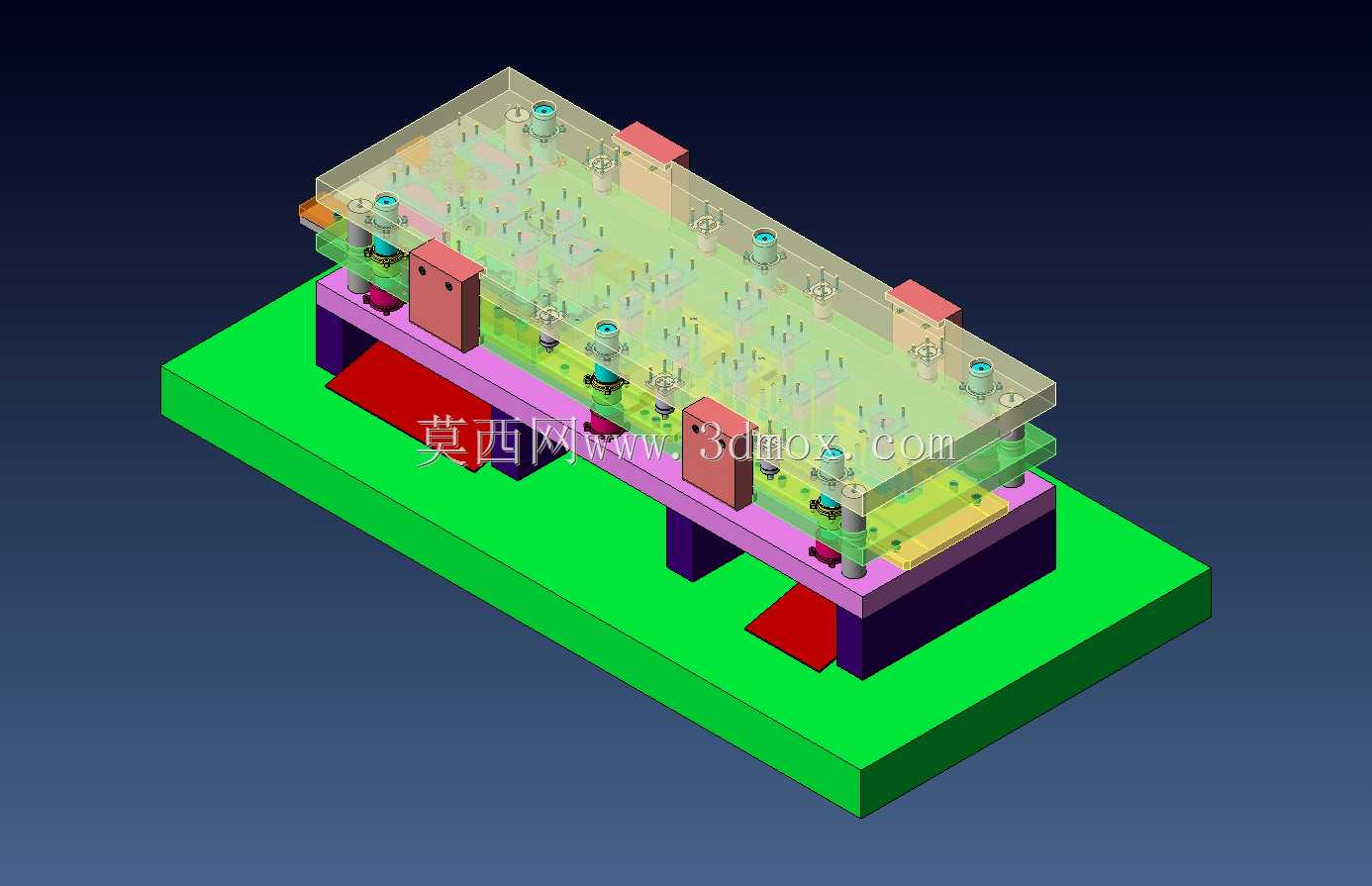

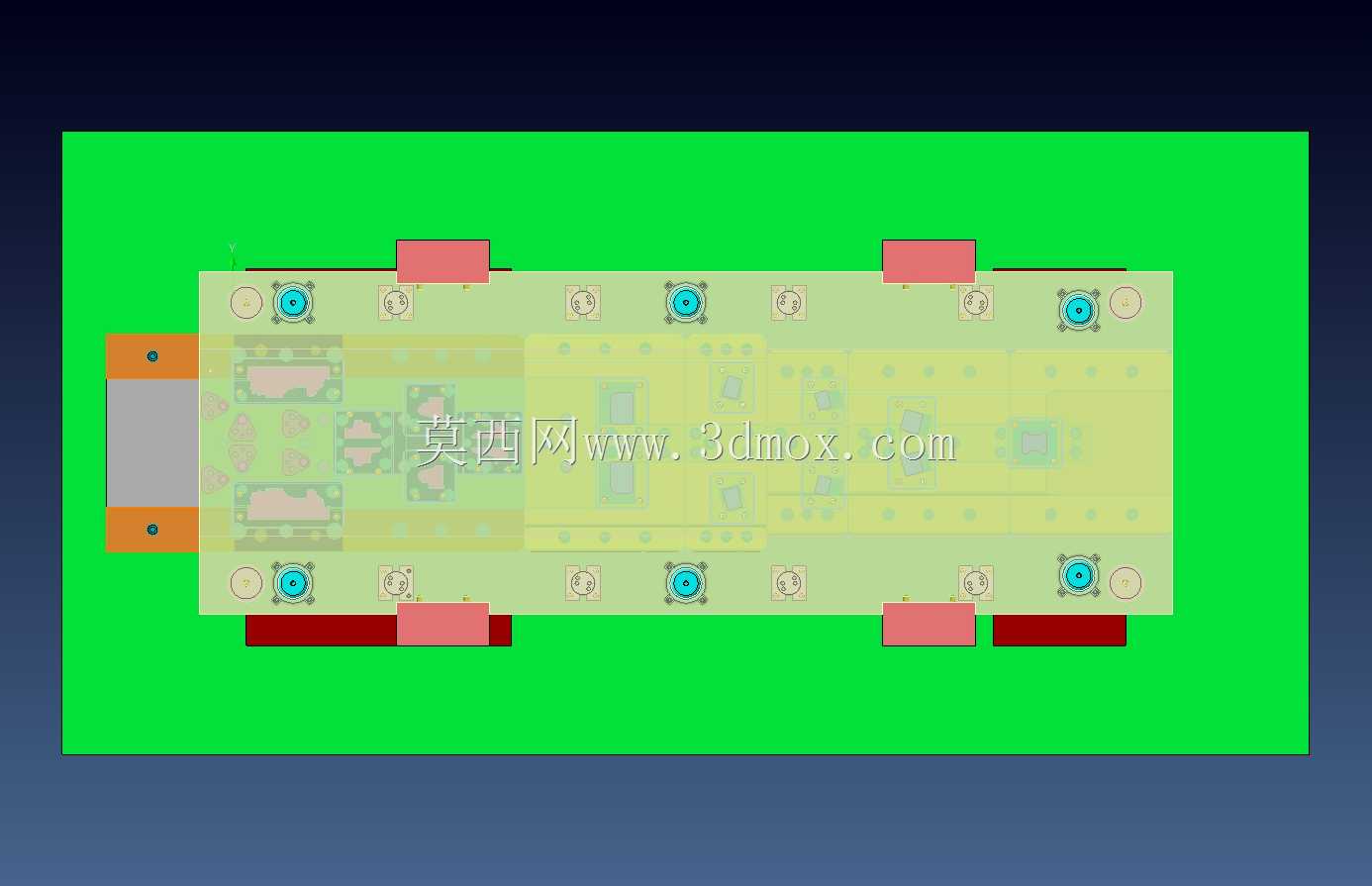

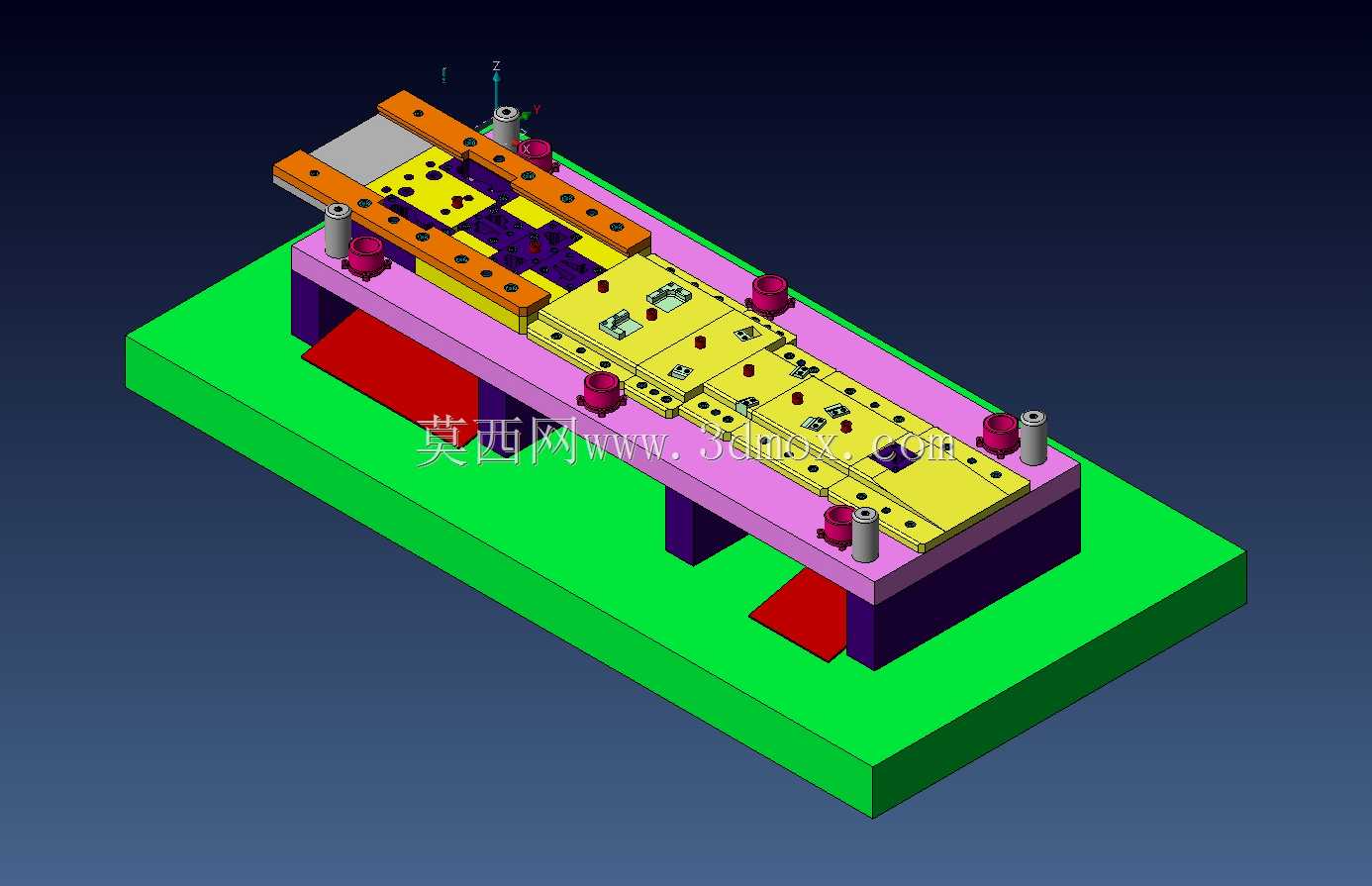

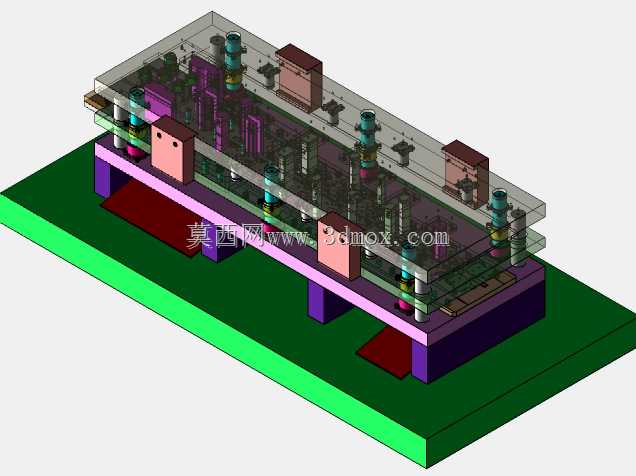

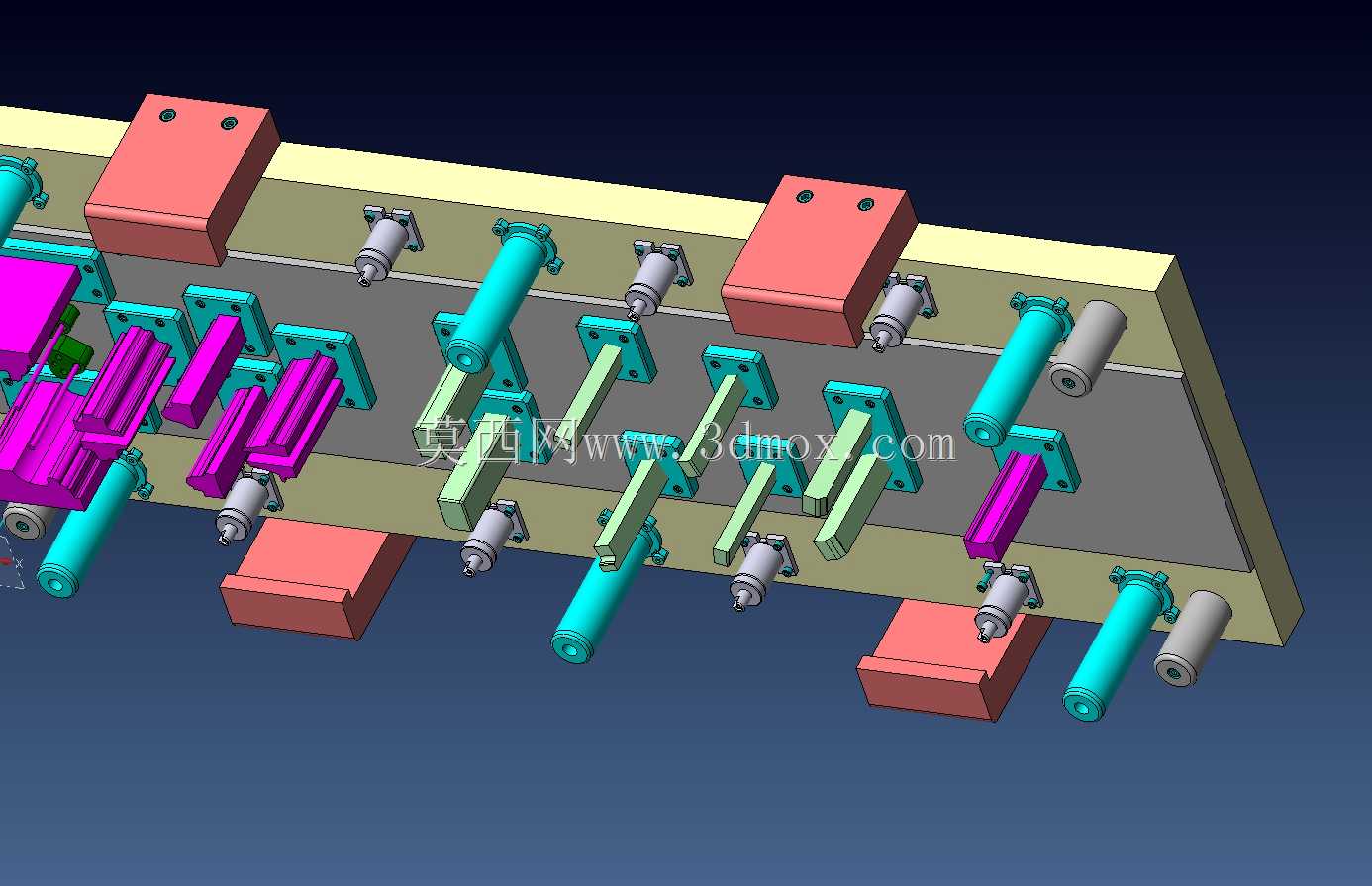

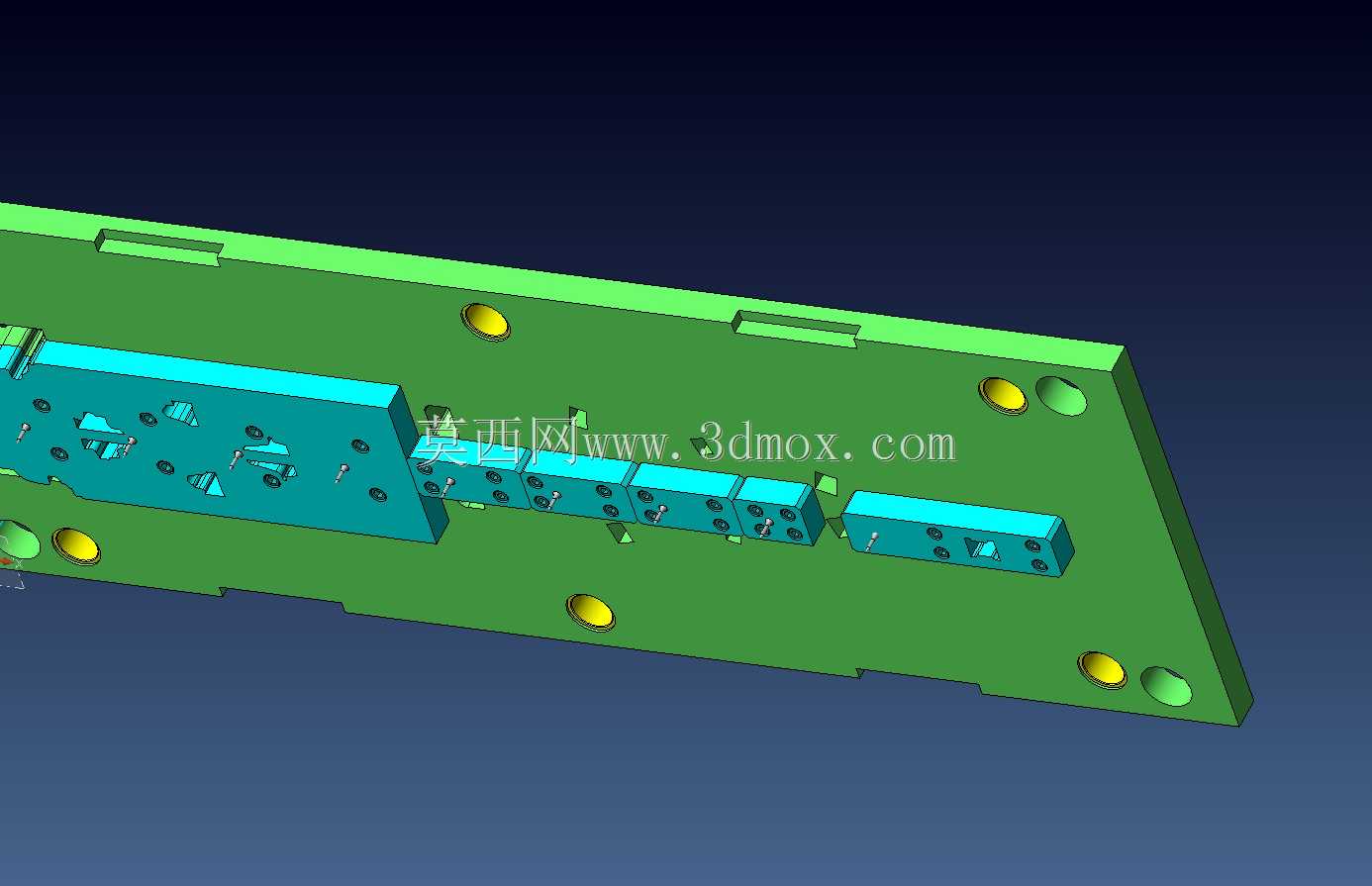

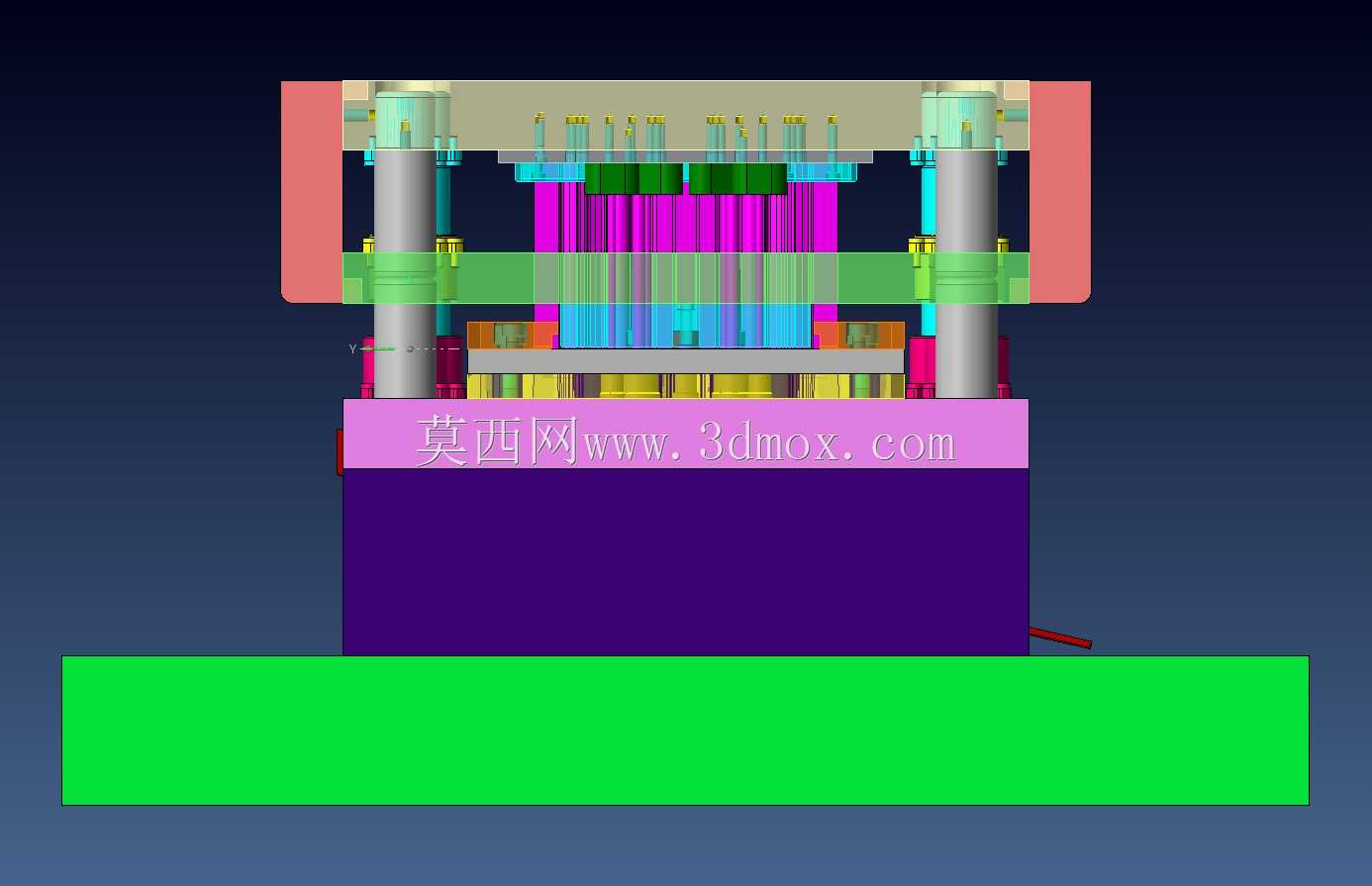

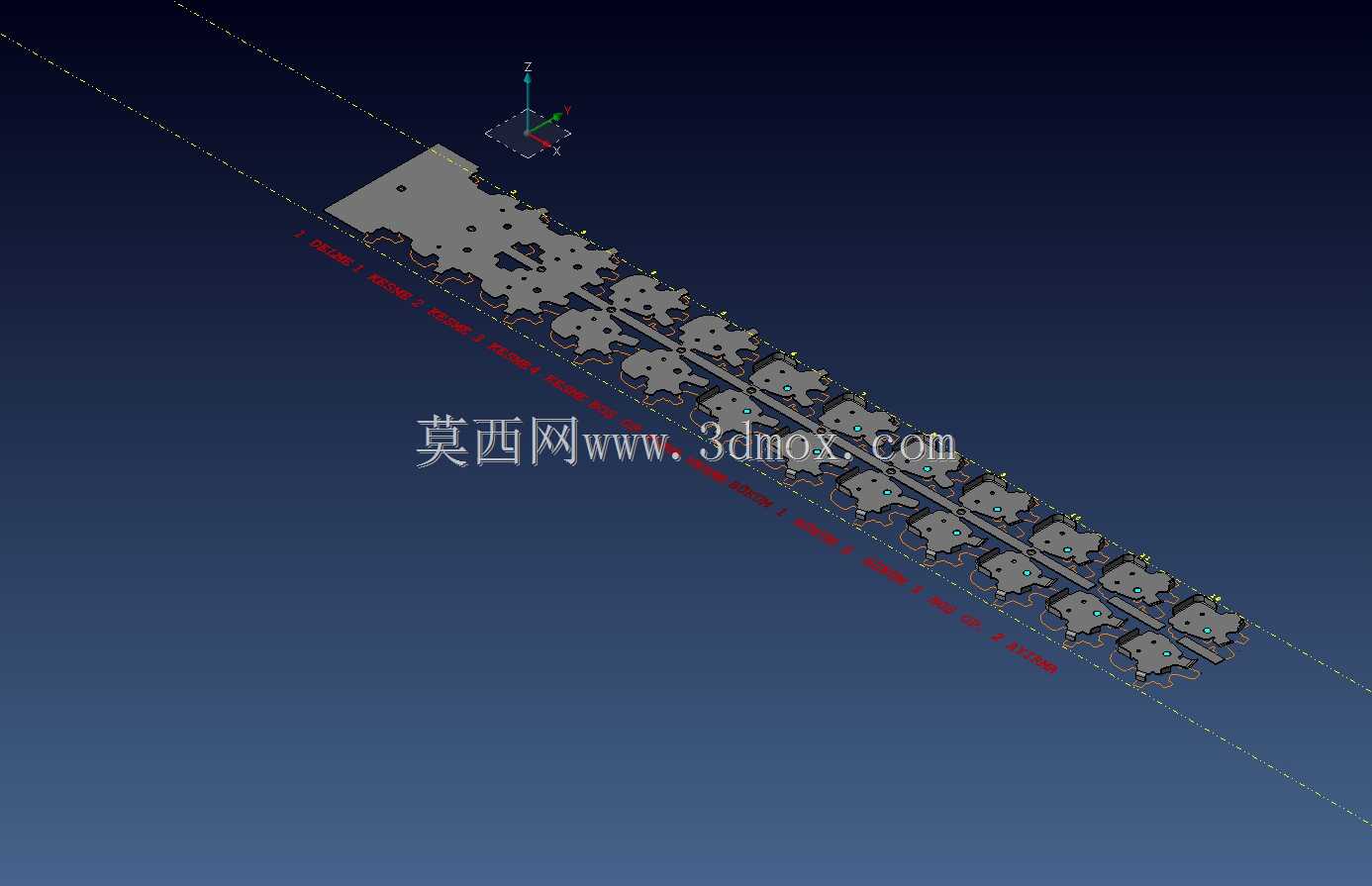

这套级进切割模主要应用于金属带料的连续冲压裁切工序，常见于电子五金、家电配件、汽车小尺寸冲压件的批量生产场景，可在单台压力机的单次行程内，完成带料的多步冲裁、切边、成型等连续作业，相比单工序模具能大幅提升生产效率，减少工序间的工件转运与定位误差。从结构布局来看，该模具采用典型的多工位级进模排布，上下模座通过导柱导套实现精准导向，模座上依次排布了多组冲裁凸模、凹模镶块，对应不同工位的加工需求，带料沿送料方向逐步递进，每一次冲次完成对应工位的加工动作，最终在末端工位得到成型的裁切工件。设计过程中优先考虑了工位排布的合理性，将冲裁力较大的工位尽量靠近模座中心位置，避免偏载导致的导柱磨损、凸模崩刃问题，同时在各工位之间预留了足够的搭边宽度，既保证带料送进过程中的刚性，也避免冲裁过程中料带变形影响定位精度。模具的卸料结构采用弹性卸料板设计，通过均匀排布的卸料弹簧提供稳定的卸料力，确保冲裁完成后料带能顺利从凸模上脱离，不会带料上浮影响后续送料。上下模的安装边界适配常规开式压力机的工作台尺寸，模座上的安装槽、压板位置符合通用压力机的装模标准，无需额外定制转接板即可完成装夹。各凸模与凹模镶块采用快换式结构设计，当某一工位的刃口出现磨损时，可单独拆卸对应镶块进行刃磨或更换，无需拆解整副模具，大幅降低了生产过程中的停机维护时间。模架内部设置了误送料检测结构，当料带送进位置出现偏差时，检测销会触发设备急停信号，避免误冲导致的模具损坏。导向件采用高精度滚珠导柱导套，配合间隙控制在微米级，保证高速冲裁过程中上下模的对中精度，提升刃口的使用寿命与冲裁件的断面质量。在废料排出设计上，每个冲裁工位的凹模下方都对应设置了废料漏料孔，漏料孔的倾斜角度与尺寸经过核算，确保冲裁产生的废料能顺利滑落至机床下方的废料槽，不会在模腔内堆积卡滞，避免废料上浮刮伤工件表面或损坏凸凹模刃口。
