索尼Xperia Z3平板数码产品三维结构建模

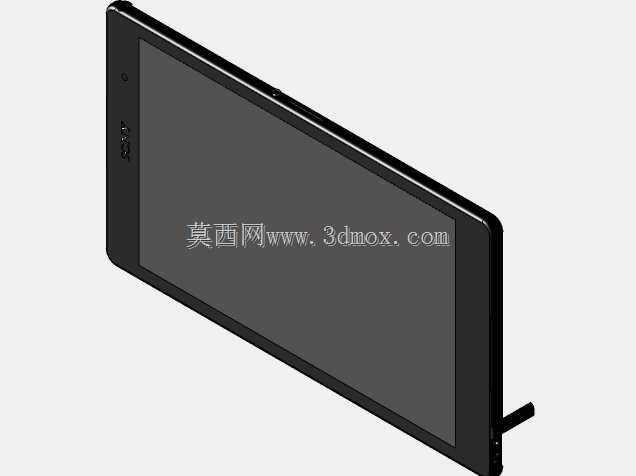

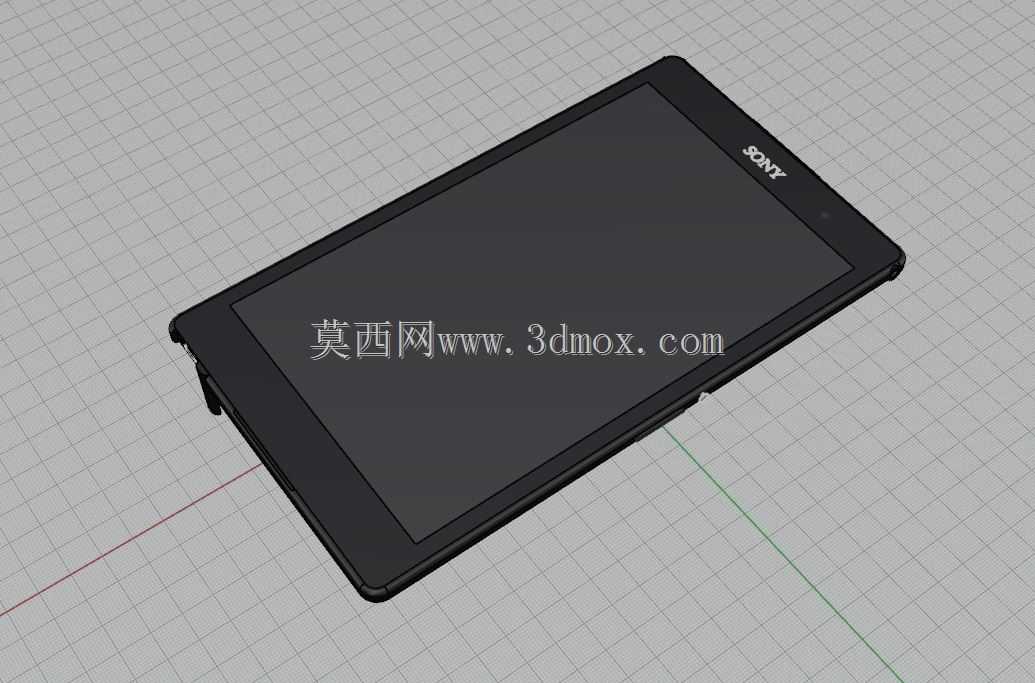

本次建模的平板设备，在消费电子结构设计领域具备典型参考价值，日常使用场景覆盖移动办公、影音娱乐、户外轻量作业辅助等多个方向，建模过程中首先梳理了设备实际使用中的核心功能边界：作为手持便携智能终端，整机需兼顾单手握持的弧度贴合度、桌面平放的稳定性，以及侧边接口插拔的操作空间预留。建模时优先还原了正面屏幕的黑边等宽设计，屏幕区域与边框的阶差控制在0.2mm以内，匹配实际量产机型的装配公差要求，正面上方的SONY标识位置严格对齐实际产品的丝印坐标，避免出现标识偏移的建模误差。机身侧边的按键布局遵循人体工学设计，电源键与音量键的凸起高度控制在1.2mm，按键边缘做R0.3的圆角过渡，既保证按压时的触感反馈，也避免日常揣放时的误触问题，侧边的防水密封胶条位置在建模时做了隐性结构预留，匹配该机型原有的IP68级防水设计逻辑，接口处的塞盖结构与机身的配合间隙控制在0.1mm，还原塞盖闭合后的平整外观。机身背部的弧度设计是建模的重点，从侧边中框到背部面板的过渡采用连续G2曲率曲面，保证手持时掌心与机身的贴合度，不会出现硌手的棱角，背部摄像头模组的凸起高度控制在0.8mm，模组周围的金属保护圈做了倒角处理，避免平放时镜头直接接触桌面产生磨损。建模过程中对整机的安装边界做了精准还原：整机长度213mm、宽度124mm、厚度6.4mm，所有外凸结构的最大轮廓不超出该尺寸边界，方便后续做配套保护壳、桌面支架、车载固定夹具等周边配件的结构设计参考。在结构拆分逻辑上，建模保留了前壳、屏幕模组、中框、后盖、内部电池仓的分层结构，每个部件的配合止口位置都做了对应建模，可直接用于结构干涉检查、装配工艺模拟等工程场景，对于数码产品结构设计从业者而言，该模型可作为轻薄类平板设备的结构参考案例，分析窄边框、薄机身设计下的结构强度预留、元器件排布空间规划思路，也可用于数码周边产品开发时的外形匹配基准，避免反复测绘实物的工作量，提升周边配件的设计适配精度。
