蒸汽引擎组件连杆结构三维设计

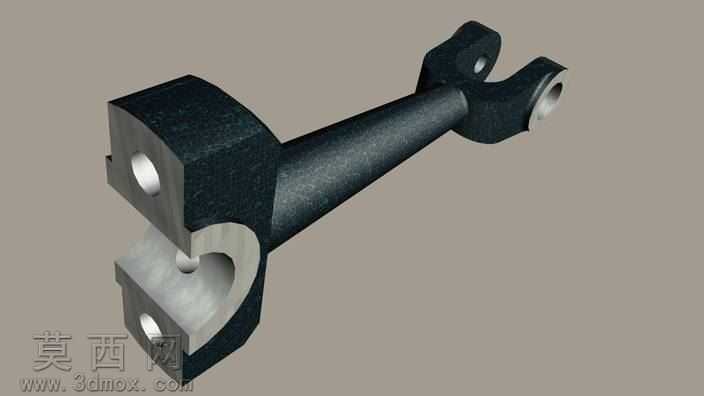

本作品为蒸汽引擎核心传动部件连杆的三维设计成果，建模阶段严格遵循蒸汽动力机械的传动受力逻辑，先通过草绘勾勒连杆两端连接结构的轮廓基准：一端为叉形铰接端，设置同轴双层铰接孔位，用于匹配引擎侧的活塞销铰接结构，保证铰接转动的同轴度与受力均匀性；另一端为剖分夹紧式连接端，预留螺栓锁紧的孔位与剖分缝隙，用于和曲轴端的轴颈实现抱紧固定，适配曲轴回转过程中的动力传递需求。建模过程中对杆身采用变截面过渡设计，从两端连接结构向杆身中部平滑收窄，既保证杆身整体的抗扭、抗弯力学性能，又合理控制构件整体重量，减少往复运动过程中的惯性损耗。材质渲染阶段选用哑光深灰金属材质，还原传统蒸汽引擎连杆铸钢件的真实质感，对铰接孔内壁、端面贴合位置做轻微的高光处理，突出机加工面的精度特征，同时添加柔和的环境阴影与地面反射效果，清晰呈现连杆整体的结构层次与空间形态。设计过程中重点考量连杆在蒸汽引擎工作循环中的受力特性：蒸汽推动活塞做往复直线运动时，连杆需要将活塞的直线推力转化为曲轴的回转扭矩，全程承受交变的拉压载荷与摆动惯性力，因此两端连接结构的过渡位置均做了圆角强化处理，避免应力集中导致的构件疲劳损坏，所有铰接孔的位置度、杆身的直线度均按照机械传动部件的公差要求做参数化约束，可直接用于后续的结构仿真验证、工程图导出与实物加工参考。整体模型结构完整，细节还原到位，清晰展现了蒸汽引擎连杆的典型结构特征与传动连接逻辑。
