钣金六驱移动承载底盘框架结构

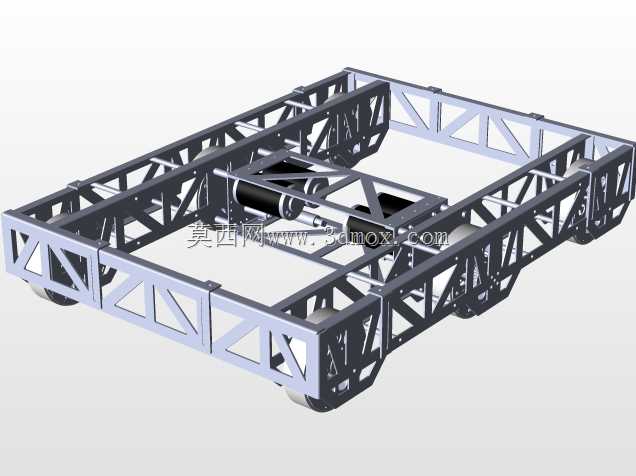

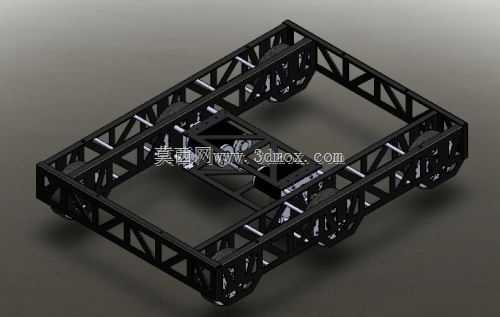

这款钣金结构的六驱移动承载框架，主要面向特种巡检、厂区物料转运、复杂地形作业类移动机器人的开发场景，作为整机的核心承载基体，承担着驱动组件安装、上层作业模块搭载、行走载荷传递的核心作用。从实际应用层面看，这类框架结构常被用在厂区内部的无人转运小车、户外管网巡检机器人、狭小空间作业侦察机器人的底盘搭建中，相比型材拼接的底盘，钣金一体折弯焊接的框架在同等自重下能获得更高的结构刚度，同时能更好控制整体安装精度，避免多段型材拼接带来的累计误差。设计过程中优先采用了桁架式的镂空结构，在框架的主受力边布置斜向加强筋，既可以降低整体自重，也能在承受冲击载荷时将力快速分散到整个框架结构上，避免局部应力集中导致的结构变形。六组驱动轮的安装位在框架两侧对称布置，每个安装位都预留了驱动电机、传动组件的安装基准面，安装边界的同轴度公差控制在合理范围内，保证传动过程中不会出现额外的偏载磨损。框架中部的空腔区域专门用来布置电池组、控制模块等核心电气组件，空腔周边预留了线束固定的安装孔位，同时框架的上下平面都加工了统一规格的安装螺纹孔，方便上层根据不同作业需求搭载机械臂、储物平台、检测传感器架等不同功能模块，不需要额外对底盘进行二次打孔加工。整体外形尺寸适配常规的室内通道、厂区巡检道路的通行宽度，底盘离地间隙经过校核，能够越过常规的厂区路面接缝、小型障碍物，不会出现底盘剐蹭的问题。框架的焊接位置都做了应力释放的工艺预留，避免焊接变形导致后续驱动轮安装出现偏斜，所有安装面都预留了机加工的余量，在焊接完成后可以一次性完成所有基准面的精加工，保证各个驱动单元的安装平面度，减少行走过程中的轮胎偏磨、传动卡滞等问题。在结构强度校核阶段，针对满载情况下的急停、越障冲击、单侧轮过障碍等极端工况做了受力仿真，对受力集中的拐角位置做了圆弧过渡和额外的补强加厚，保证长期重载使用下不会出现结构开裂的问题。
